描述
关键技术规格
1C31222G01 存在多种完全不同的产品规格。下单前必须确认具体是哪种：
规格一：16通道模拟量输入模块（AI）
| 参数项 | 规格说明 |
|---|---|
| 通道数 | 16通道，全隔离 |
| 信号类型 | 4-20 mA DC（有源/无源兼容） |
| 输入阻抗 | ≤250 Ω |
| 精度 | ±0.1% 满量程 (@ 25°C) |
| 分辨率 | 16位 |
| 采样速率 | ≥8 Hz/通道（可配置） |
| HART支持 | 透传模式，支持多点轮询 |
| 隔离方式 | 通道间及背板逻辑地之间光电隔离，>2500 V RMS |
| 工作温度 | 0°C 至 +60°C |
| 安装方式 | Ovation专用I/O底板（如1B30064H01） |
| 认证 | CE, UL, CSA, IEC 61000-6-2 |
| 来源 | Ovation DCS模拟量输入模块，西屋/艾默生产品 |
规格二：16通道数字量输出模块（DO）
| 参数项 | 规格说明 |
|---|---|
| 通道数 | 16路 |
| 驱动电流 | 2A/通道 |
| 电气隔离 | 2500VAC 光电隔离 |
| 工作电源 | 24V DC |
| 工作温度 | -10°C 至 +60°C |
| 存储温度 | -40°C 至 +85°C |
| 安装方式 | 机架式插装 |
| 防护等级 | IP20 |
| 诊断功能 | 通道状态指示，过流/短路保护 |
| 认证 | CE、UL |
| 来源 | Ovation DCS数字量输出模块 |

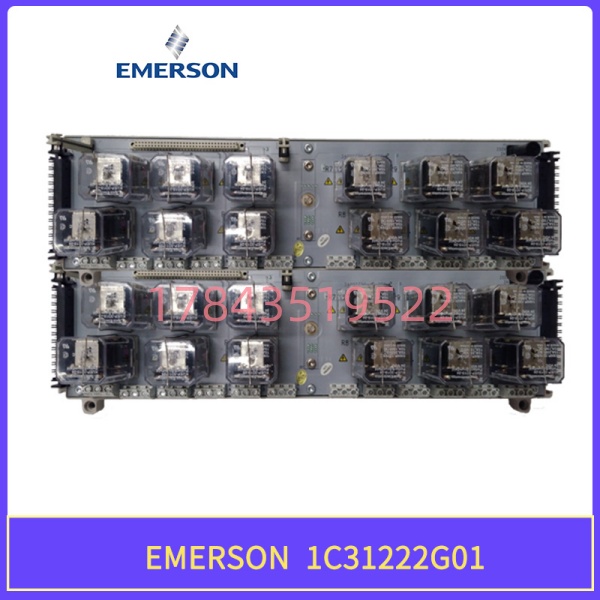

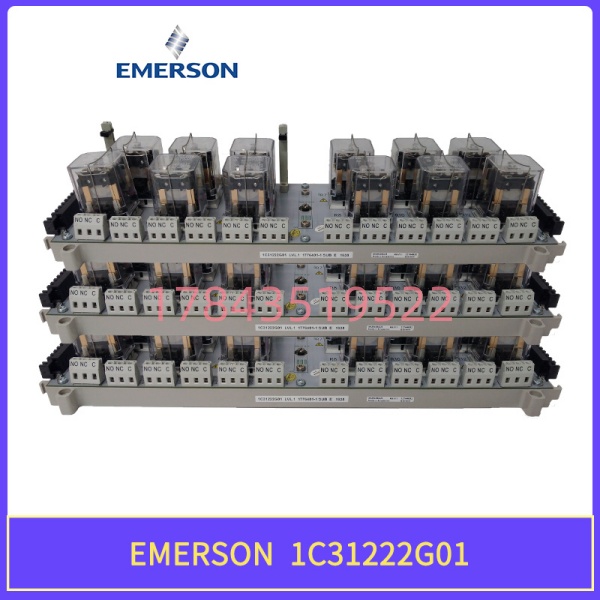

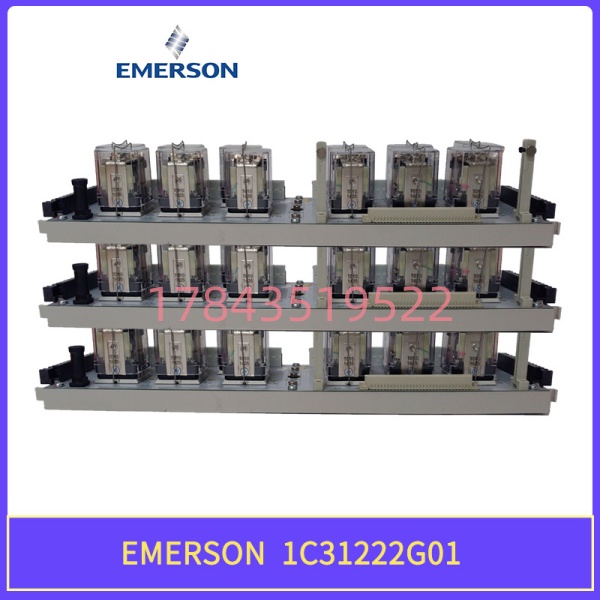

规格三：8通道继电器输出底座
| 参数项 | 规格说明 |
|---|---|
| 输出通道数 | 8个 |
| 输出类型 | 继电器输出 |
| 额定电流 | 每通道5 A |
| 额定电压 | 250 VAC/DC |
| 电源要求 | 24 VDC |
| 功耗 | 10 W |
| 工作温度 | -40°C 至 +85°C |
| 防护等级 | IP66 |
| 模块尺寸 | 305 x 127 x 64 mm |
| 重量 | 2.5 kg |
| 连接方式 | M12连接器 |
| 来源 | 继电器输出基座，用于安装继电器输出模块 |
规格四：22通道/8通道晶体管输出模块
| 参数项 | 规格说明 |
|---|---|
| 输出通道数 | 22通道 或 8路 |
| 输出类型 | 继电器输出 或 NPN/PNP晶体管 |
| 输出电流 | 每路最大2A |
| 输出电压 | 24V DC |
| 电源 | 24V DC |
| 功耗 | 25W 或 5W |
| 工作温度 | -40°C 至 70°C |
| 防护等级 | IP66 |
| 来源 | 继电器输出底座模块 |
规格五：通用I/O模块（综合描述）
| 参数项 | 规格说明 |
|---|---|
| 输入电压 | 24V DC |
| 输出电压 | 0-10V DC 或 0-5V DC |
| 信号采样率 | 1000次/秒 |
| 精度 | ±0.1% |
| 工作温度 | -40°C 至 +85°C |
| 通信接口 | RS485 |
| 防护等级 | IP65 |
| 尺寸 | 100 x 50 x 25 mm |
| 通信协议 | 支持Modbus TCP/IP |
| 来源 | 通用工业自动化模块描述 |
产品深度介绍
EMERSON 1C31222G01 这个型号在工业备件市场上存在严重的“多义性”问题。根据多家供应商的信息，1C31222G01 至少对应五种完全不同的产品类型：16通道模拟量输入模块、16通道数字量输出模块、8通道继电器输出底座、22通道继电器模块，以及通用I/O模块。
为什么会出现这种情况？
我在现场也遇到过这种困惑。后来分析有两个可能：
第一，1C31222G01 本身可能是一个系列代号而非单一产品型号。艾默生Ovation系统的I/O模块采用统一的命名规则，不同功能版本共用基础编号，通过后缀或固件区分。但备件商在录入系统时往往省略了区分标识。
第二，不同备件商对同一型号的描述口径不一致。有的卖的是AI模块，有的卖的是DO模块，都叫1C31222G01。这在停产型号的二手市场尤其常见——卖家只管型号对上，不管功能是否匹配。
采购时的核心问题：你要买的东西到底是哪个？
| 产品类型 | 典型用途 | 通道数 | 关键参数 | 来源 |
|---|---|---|---|---|
| 模拟量输入(AI) | 采集4-20mA变送器信号 | 16路 | ±0.1%精度，支持HART | |
| 数字量输出(DO) | 控制电磁阀、继电器 | 16路 | 2A/通道，光电隔离 | |
| 继电器输出底座 | 安装继电器模块的基座 | 8路 | 5A/通道，IP66 | |
| 晶体管输出 | 驱动DC负载 | 8路/22路 | 2A/通道，NPN/PNP | |
| 通用I/O | 信号采集与控制 | 2入2出 | Modbus，IP65 |
应用场景与行业案例
一、不同产品的应用场景
模拟量输入版本（AI）的应用 ：
- 火力发电厂：锅炉主蒸汽压力/温度、给水流量、烟气氧量监测
- 石油化工：反应器进料流量、塔釜液位、换热器温差监控
- 核电站（非安全级）：冷却水温度、凝汽器真空度
- 水务环保：原水浊度、加药浓度、出水pH值在线分析
数字量输出版本（DO）的应用 ：
- 电力行业：锅炉系统、汽轮机系统的风机、泵阀、风门控制
- 石油化工：反应器、压缩机、换热器的联锁控制
- 水处理：水泵、阀门、格栅、加药装置自动化控制
- 冶金矿业：高炉、转炉、皮带输送系统的设备联动
继电器输出底座版本的应用 ：
- 安全仪表系统(SIS)：紧急停车系统(ESD)的继电器输出
- 警报系统：声光报警器的驱动控制
- 电机控制：大型电机的启停控制
二、真实案例：电厂DCS系统AI模块更换
去年北方某火电厂的Ovation系统一块AI模块报故障，通道值全部显示“-999”（开路）。维护人员查库存——没有备件。联系原厂，交货期4-6周。
厂里着急了。机组在运行，没有备件意味着万一其他通道也出问题，就得停炉处理。
后来从备件商那里调了一块1C31222G01，第二天到货。上机前用信号发生器做了通道测试：4mA时读数是4.01mA，20mA时读数是19.98mA，精度没问题。插上去之后系统自动识别，半小时恢复。
这位热控专工后来专门写了一条经验：关键I/O卡件，必须备两块。
采购注意事项与技术避坑
1. 确认产品功能版本（最重要）❗
这是绝对不能跳过的一步。1C31222G01 对应多种完全不同的产品，买错了就是废铁。
采购前必须要求供应商提供：
- 实物照片（正面、侧面、标签特写）
- 功能描述（AI还是DO？继电器还是晶体管？）
- 通道数量和信号类型
- 如果是AI模块，问清楚是否支持HART
- 如果是DO模块，确认输出类型（继电器/晶体管）和驱动电流
2. 模拟量输入版本的特别确认项
如果确认买的是AI模块 ：
- 输入信号范围：是否4-20mA？（有些版本可能支持0-10V）
- HART透传：是否需要此功能？确认模块支持
- 通道隔离：16通道是否全部隔离？
- 配套底座：需要Ovation专用I/O底板（如1B30064H01）
3. 数字量输出版本的特别确认项
如果确认买的是DO模块 ：
- 驱动能力：2A/通道是否满足现场负载要求？
- 输出类型：继电器输出还是晶体管输出？
- 保护功能：是否带过流/短路保护？
- 热插拔：确认模块支持在线更换
4. 继电器输出底座的特别确认项
如果确认买的是继电器底座 ：
- 通道数：8路还是22路？
- 触点容量：5A @ 250VAC是否够用？
- 配套继电器：底座是否带继电器模块？还是只卖底座？
5. 关于西屋(Westinghouse)品牌的说明
1C31222G01 最初是西屋电气为Ovation系统设计的，后来西屋的过程控制部门卖给了艾默生。所以市面上能看到标签印Westinghouse和Emerson两种版本的模块，东西是一样的，放心用 。
6. 关于停产状态
Ovation系统的I/O模块仍在产，但某些特定功能版本可能已经停产或进入生命周期末期。采购前确认：
- 该功能版本是否还在产
- 如果不生产了，替代型号是什么
- 替代型号的接线和程序是否需要改动
7. 快速识别方法
| 检查项 | AI模块 | DO模块 | 继电器底座 |
|---|---|---|---|
| 通道数 | 16路 | 16路 | 8路/22路 |
| 端子类型 | 螺丝端子 | 螺丝端子 | M12连接器 |
| 尺寸 | 标准Ovation尺寸 | 标准Ovation尺寸 | 305mm长 |
| 重量 | ~0.5kg | ~0.5kg | 2.5kg |
| 典型用途 | 信号采集 | 设备控制 | 继电器安装基座 |
型号识别清单
拿到实物后，按这个清单核对：
| 检查项 | 确认内容 |
|---|---|
| 标签上的完整型号 | 是否有后缀字母（如1C31222G01-XXX） |
| 品牌标识 | Westinghouse 还是 Emerson |
| 功能描述 | 标签上是否写明了AI/DO/RELAY |
| 通道数量 | 数一下端子的数量 |
| 信号类型 | 4-20mA还是开关量 |
| 配套底座 | 如果需要底座，确认型号是否匹配 |
一句话总结：1C31222G01 这个型号在市场上存在严重的“多义性”——可能是16路4-20mA模拟量输入模块、16路数字量输出模块、8通道继电器输出底座，或其他版本。采购前必须要求供应商提供实物照片和完整标签信息，确认具体功能版本。如果是AI模块，确认是否支持HART透传；如果是DO模块，确认驱动电流是否满足现场负载。别只看型号就买，容易翻车。
