描述
关键技术规格
| 参数项 | 参数值 |
|---|---|
| 通道数量 | 8 路独立差分模拟输入 |
| 标准信号 | 4–20mA（兼容 0–20mA），支持两线 / 四线变送器 |
| A/D 分辨率 | 14 位 |
| 测量精度 | ±0.1% 满量程 |
| 隔离等级 | 通道与系统侧光电隔离，耐压 1500VAC |
| 工作温度 | -40 ℃ ~ +70 ℃ |
| 供电方式 | Ovation I/O 背板 24 VDC 供电 |
| 硬件特性 | 支持机架热插拔、内置通道级自诊断、ESD 浪涌防护 |
| 协议兼容 | 可对接常规 4–20mA 智能变送器（HART 功能需核对系统版本） |
| 适用机架 | Ovation 标准 I/O 单元机架 |
| 重量 | 约 0.45 kg |
产品深度介绍

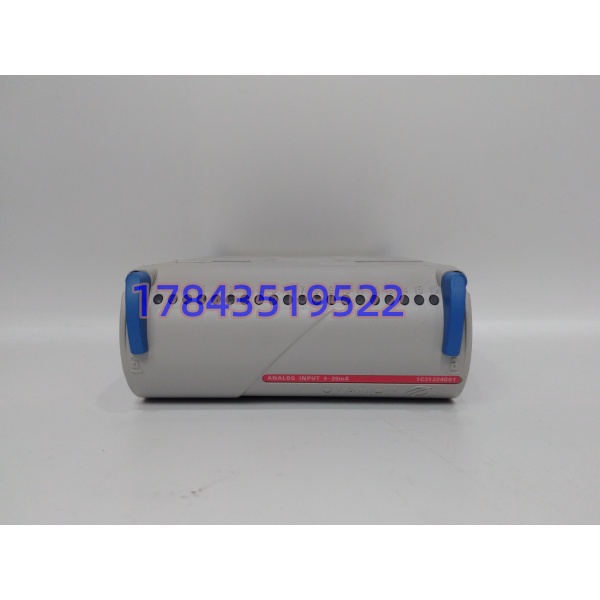

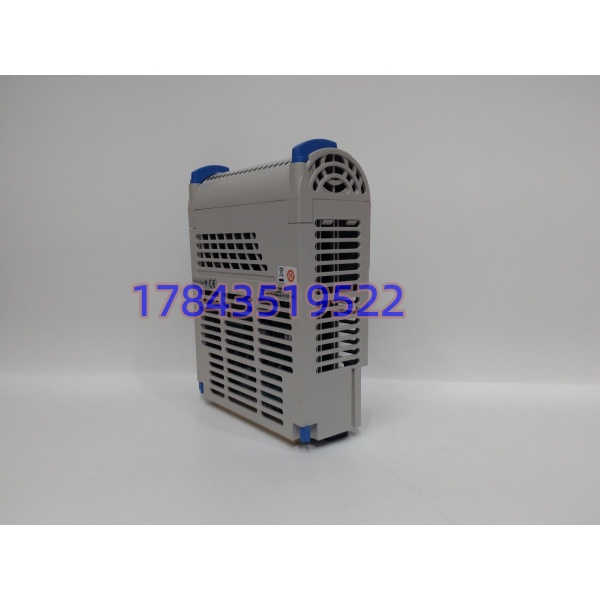

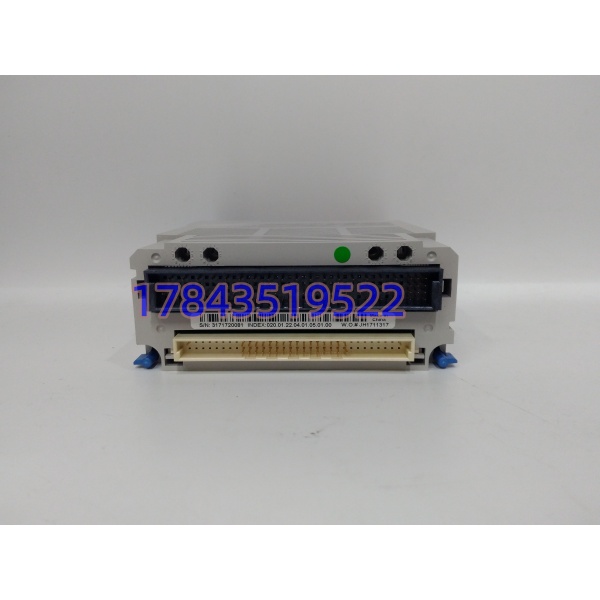

1C31224G01 是艾默生 Ovation DCS 系统配套的 8 通道模拟量输入卡件，前身源自西屋自动化产品线，广泛部署在存量火电、化工装置控制系统内。模块接收现场压力、流量、液位、温度变送器输出的连续模拟电流信号，完成模数转换后上传至控制器完成闭环调节与数据监测。
模块采用通道独立隔离架构，能削弱电厂、化工厂房内变频设备、大功率电机带来的电磁干扰。支持不停机在线更换，搭配板载故障指示灯与通道诊断，方便运维人员快速定位断线、变送器故障等现场问题，降低连续生产装置的维护停机时长。
应用场景与行业案例
很多火电、化工老装置都面临同一个难题：Ovation 系统存量卡件逐年老化，原厂早已停止生产，一旦模块故障，整套工艺回路就失去监测手段。长周期连续生产线无法等待数月的海外订货周期，现货备件是保障装置稳定运行的关键。
典型应用场景：
- 火力发电行业 – 锅炉侧参数采集 采集汽包水位、主蒸汽压力、炉膛负压变送器信号，是燃烧调节系统的基础输入通道。
- 油气与精细化工 – 反应釜、精馏塔监测 监测介质温度、液位、管线流量，保障装置在安全工艺区间运行。
- 水处理厂 – 污水与净水工艺控制 在线监测 pH、浊度、药剂投加流量，支撑 SCADA 调节回路。
- 冶金行业自备电厂 – 辅机系统监控 循环水、除盐水系统压力与液位采集。
案例：某 300MW 自备电厂抢修 去年秋冬季迎峰保供阶段，锅炉车间一块 1C31224G01 突然报通道故障，3 路汽包相关监测信号丢失。检修班组核查原厂交期，调货周期接近 8 周。装置不能长期依靠就地仪表人工监控，存在超压风险。 项目采购紧急调取现货模块，到货当天完成外观核验与上电测试。现场工程师更换卡件、核对回路接线，下载组态后全部通道恢复正常。这次抢修避免了装置被迫降负荷，之后该厂陆续采购同款卡件纳入关键 I/O 备件库。
质量透明化检测流程
- 入库验收检测 来源追溯：核对卡件外包装序列号，确认批次信息； 防伪识别：标签印刷、丝印、板卡元器件原厂工艺比对； 外观检查：无腐蚀、无电路板维修飞线、接口无磨损、无受潮黄变； 附件核对：如有原厂标签、配套端子一并清点登记。
- 上机功能测试 测试机架：Ovation 仿真 I/O 测试机架； 通电自检：核查电源指示灯、故障指示灯上电时序； 信号通道测试：使用信号发生器依次给 8 个通道输入 4–20mA 分段信号； 连续老化：持续 24 小时通电运行，记录模块温升，监测无随机掉线。可按需向客户提供测试照片或视频。
- 电气参数测试 Fluke 万用表校验回路阻抗；500V 摇表测试隔离绝缘电阻，指标大于 10 MΩ；检查电源回路无短路、反接保护正常。
- 固件与配置记录 读取模块固件版本并存档；拍摄模块拨码、跳线位置照片留存，方便客户现场对照。
- 最终质检与包装 质检人员记录测试结果签字归档；卡件装入防静电密封袋，外层气泡膜缓冲，纸箱封装；粘贴 QC 合格标签标注检验日期。
