Emerson VE3007 KJ2005X1-BA1 | DeltaV高性能控制器 1500DST容量 冗余热备

描述

关键技术规格

产品深度介绍

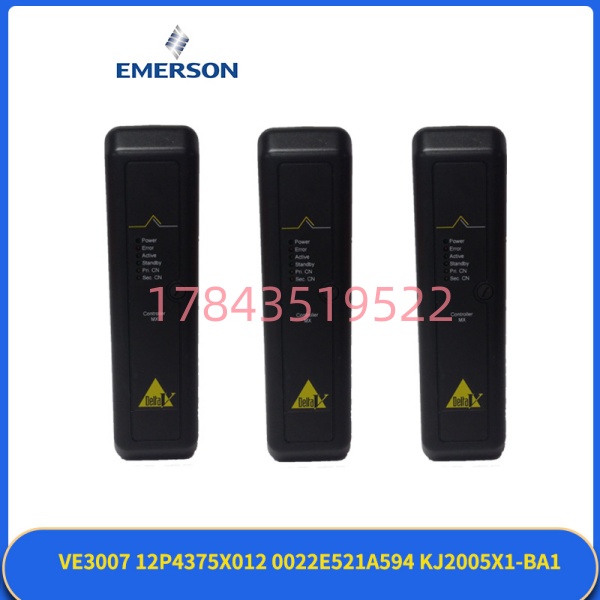

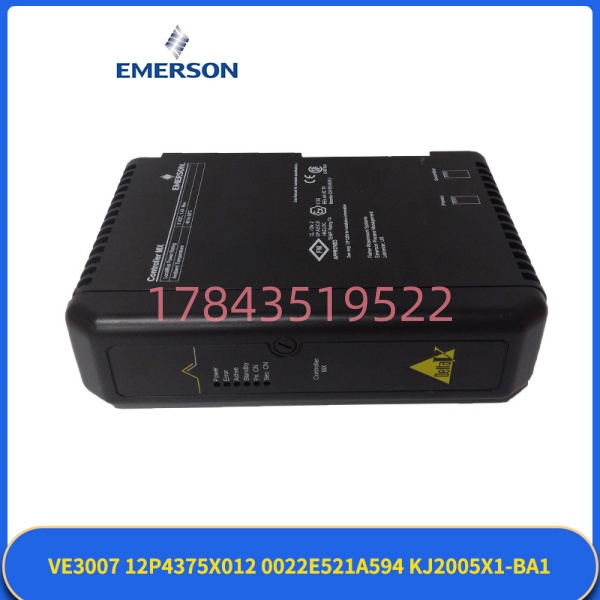

艾默生 VE3007-12P4375X012-KJ2005X1-BA1 是DeltaV分布式控制系统（DCS）的核心组件——MX系列高性能控制器模块。在江湖上，这套货有几个叫法：基础型号叫VE3007，订货号是KJ2005X1-BA1，物料编码是12P4375X012。三个号指向同一个东西——DeltaV系统的“大脑”。

它的活儿很纯粹：把现场I/O模块采上来的数据拿过来，跑控制逻辑、PID运算、顺序控制、联锁保护，然后把算好的指令送出去。一个控制器能管1500个DST点（大约3000个标签），覆盖一个中型化工装置或者电厂的一个机组单元。

说几个这块控制器能打的地方：

第一，1GHz RISC处理器，96MB用户内存。这个配置在DCS控制器里属于中上水平。处理能力是上一代MQ控制器的两倍，跑复杂多回路模型预测控制（MPC）或者30个以上PID回路同时运算，不卡顿。

第二，1:1热备冗余，切换时间<1ms。这是DeltaV系统最值钱的功能——主控制器干活，备控制器同步数据，主控制器挂了，备控制器自动顶上，切换过程对工艺操作无感。对于电厂锅炉、反应器温度控制这种不能停的场景，这个功能是刚需。

第三，自寻址+自动I/O检测。插到背板上，通电后自动分配地址，不用拨码开关，不用软件配置。工程调试时间能省一半。对于改造项目，换控制器就像换电脑显卡——拔下来，插上去，完事。

第四，宽温设计-40°C ~ +70°C。北方冬季户外机柜、中东沙漠地区的场站，都能扛住。免风扇设计，少一个活动部件就少一个故障点。MTBF超过20万小时，按年算就是22年多。

第五，双以太网+双串口。两个以太网口做控制网络冗余，一个断了另一个自动接管。两个串口可以配成RS-232或RS-485，接第三方设备或者老系统的Modbus设备。

⚠️ 关于型号的说明：这套产品在市面上有多种标注方式——VE3007、KJ2005X1-BA1、12P4375X012，以及带后缀0022E521A594的完整物料号。实际上指向同一个DeltaV MX控制器模块。采购时，只要核对这些编号中的任何一个能对上，就是同一款产品。

⚠️ 关于功能定位的澄清：市面资料中对这套产品的定位存在几种说法——有的说是控制器，有的说是I/O模块，还有的说是电源。根据艾默生DeltaV官方文档，VE3007 + KJ2005X1-BA1的组合是MX系列控制器，不是I/O模块也不是电源。部分供应商网站上出现的“16路数字输出”“12通道继电器输出”“IP65防护等级”等参数，很可能张冠李戴混入了其他产品的参数，采购时以DeltaV系统官方规格书为准。

应用场景与行业案例

现场最头疼的问题

做过DeltaV系统维护的人都知道，控制器出问题最吓人的不是坏了，而是“主备切换不成功”。DCS画面上主控制器红灯闪，理论上备控制器应该自动接管，但有时候备控制器因为固件版本不一致、数据同步没完成，切不过去。操作员眼睁睁看着所有数据变红、设备失联，那场面，心脏不好的真扛不住。

还有一个常见坑：换上去的新控制器和老的不兼容。不同批次的控制器，固件版本可能差了三四代。插上去之后，DeltaV Explorer能识别，但下装程序时报错——“Incompatible firmware version”。折腾半天才发现是版本问题。

VE3007这块控制器的好处是：自寻址功能让替换变得简单，不用配置；冗余切换<1ms，就算主控制器突然断电，工艺也感觉不到；DeltaV软件会自动检测固件版本并提示升级，不会让你稀里糊涂地装错。

替换前必须做的事：

1. 在DeltaV Explorer里记录原控制器的节点地址和槽位号
2. 用DeltaV Control Studio导出原控制器的策略配置（.ctl文件）
3. 如果是冗余配置，先确认备控制器状态正常，再换主控制器
4. 新控制器上机后，用DeltaV的Firmware Upgrade Tool升级到和系统匹配的固件版本
5. 下装配置前，做一次“Compare”检查差异

典型应用场景

1. 石油化工 – 连续过程控制
炼油厂的常减压装置、催化裂化装置，一个控制器管一个单元。1500点容量够用，100ms扫描周期能满足温度、压力、流量回路的调节需求。关键是冗余——装置停工一天损失几百万，控制器不能单点故障。

2. 火力发电 – 锅炉/汽机控制
超超临界机组的锅炉燃烧控制系统，需要处理大量模拟量输入输出，还要跑复杂的燃烧优化算法。1GHz处理器能扛住计算负荷。电厂对控制器的要求是“7×24×365不关机”，的MTBF设计能满足。

3. 精细化工 – 批量配方控制
涂料、医药中间体的批量生产，需要按配方顺序加料、反应、出料。DeltaV的批量控制功能配合控制器，能管理几十个步骤的配方执行。控制器内存够大，配方和批次记录不会丢。

4. 油气田 – 井口控制
单井的控制柜里放一台，采集油压、套压、温度、流量，控制电磁阀和变频器。井口分散，但通过DeltaV控制网络可以集中监控。宽温设计-40°C~70°C，适合新疆、内蒙的野外环境。

5. 制药 – 合规生产过程
无菌原料药的生产线，需要满足21 CFR Part 11的电子记录和签名要求。DeltaV系统内置审计追踪功能，控制器执行的每一步操作都有日志记录。FDA来查的时候，拿得出完整记录。

真实案例

案例：华东某化工园区的紧急抢修

今年2月，我一个老客户——某精细化工企业的仪表主管老王——周日下午打电话过来。

老王说：“我们那个B套装置的DeltaV控制器挂了。PWR灯不亮，所有I/O通道通讯中断。装置已经停了，生产调度快疯了。”

我问：“是单控制器还是冗余配置？”

老王说：“单控制器。这套装置是老区，当年为了省钱没上冗余。现在好了，一坏全停。”

仓库里没有的备件，原厂问过了，交货期6周。

6周？装置停6周，别说利润了，客户订单全违约。

我查了一下库存，正好有一套-12P4375X012-KJ2005X1-BA1。周一顺丰发出，周二到货。

老王换上之前，我做了一个提醒：“你先在DeltaV Explorer里把原控制器的配置导出。新控制器上机后，固件版本可能和系统不匹配，用Firmware Upgrade Tool先升级再下装。”

老王照着做了。换卡过程很顺利——旧控制器拔出，新控制器插入，通电，升级固件，导入配置，下装。前后不到1小时，装置恢复生产。

老王事后说了一句实在话：“单控制器省那点钱，一次非计划停机就全吐出来了。以后新项目，冗余是标配。”

一点实在话

换控制器有四点最容易翻车：

第一，固件版本。这是最大的坑。DeltaV系统有版本要求（比如DeltaV v11.3需要控制器固件v2.x）。新控制器固件太新或太旧，系统都不认。采购时要求供应商提供固件版本号，上机前用Firmware Upgrade Tool刷到匹配版本。

第二，冗余配对。如果是冗余配置，主备控制器的固件版本必须完全一致，不然无法同步。换一个留一个，新旧混搭，冗余功能失效。

第三，节点地址。支持自寻址，理论上插上去就能用。但有些老系统需要手动配置节点地址，换卡前在DeltaV Explorer里核对一下。

第四，电源容量。功耗约7W，但如果机架上插了多块I/O卡，总功耗可能超过电源模块的容量。换控制器的时候顺带算一下机架总功耗。
