艾默生 1C31224G01 | Ovation 8 通道模拟量输入模块

描述

关键技术规格

1C31224G01

产品深度介绍

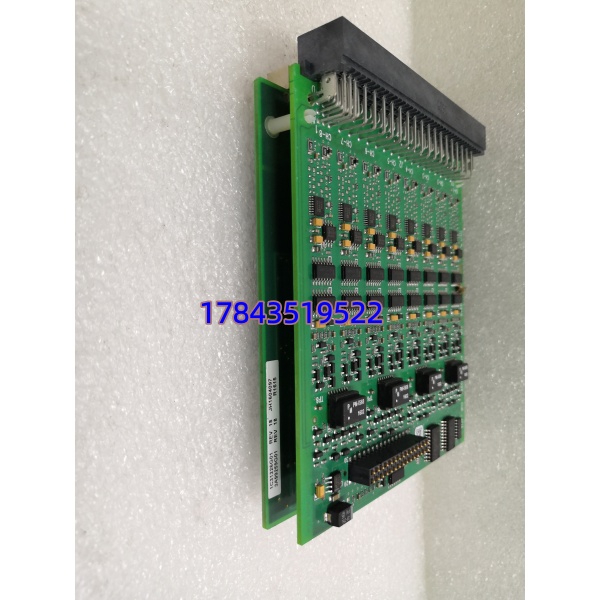

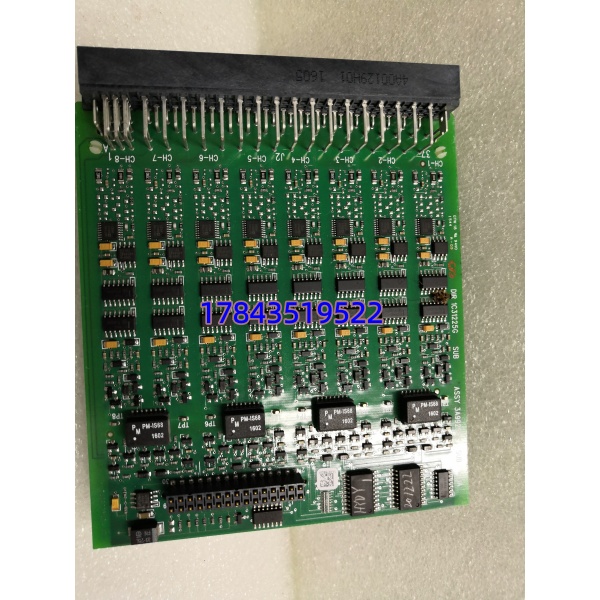

艾默生 1C31224G01 是 Ovation DCS 系统专用8 通道模拟量输入模块，作为工业现场 “信号采集神经”，负责将压力、温度、流量、液位等传感器的模拟信号转换为数字信号供系统处理。原西屋电气经典设计，在电力、石化等行业长期验证，稳定性与兼容性极强。

模块支持4-20mA 电流、0-10V 电压及毫伏信号输入，单卡 8 路独立通道可混接不同类型变送器。14 位分辨率与 ±0.1% 精度确保数据精准，高速采样可捕捉瞬态变化。支持热插拔，在线更换不中断系统；内置浪涌保护与自诊断，实时检测断线、超量程等故障，保障连续生产数据可靠。

应用场景与行业案例

工程痛点描述

工业现场仪表信号类型杂、数量多，信号远距离传输易受干扰，且不能停机维护。我在电厂改造时见过，老系统采集卡精度低、无隔离，信号漂移、干扰大，参数不准导致控制波动，维护还得停机。这种场景下，高精度、隔离型、可热插拔的 AI 模块是稳定采集的核心，缺一不可。

典型应用场景

1. 电力行业 – 火电 / 核电 DCS 系统采集锅炉汽包水位、主蒸汽压力、炉膛温度、给水流量等关键参数，为闭环控制提供精准数据，保障机组稳定运行。
2. 石油化工 – 装置过程监测接入精馏塔、反应釜、换热器的温度、压力、液位、流量变送器信号，实时监控工艺状态，保障生产安全与产品质量。
3. 冶金行业 – 高炉 / 转炉自动化采集高炉热风温度、炉顶压力、冷却水流量，转炉钢水温度、氧枪压力等信号，适应高温粉尘环境，确保冶炼过程稳定。
4. 水处理 – 水质监测与控制接入 pH/ORP、溶解氧、电导率、浊度等在线仪表，实时上传水质数据，满足环保排放要求，优化加药与曝气控制。
5. 制药行业 – GMP 生产线监控采集洁净区温湿度、压差、纯化水水质、蒸汽压力等参数，数据可追溯，符合 FDA 与 GMP 审计要求。

真实案例

案例：某 300MW 机组 DCS 系统升级去年 3 月，华北某电厂 300MW 机组 DCS 系统老旧，原模拟量采集卡精度差、无隔离，信号干扰严重，负荷变动时参数波动大，影响机组效率与安全。

检修团队评估后，选用 1C31224G01 模块替换旧卡。模块直接兼容原 Ovation 机架，背板供电，无需额外接线。支持热插拔，单块更换仅需 10 分钟，8 块模块一个窗口完成，无需机组调停。

升级后，信号精度从 ±0.5% 提升至 ±0.1%，干扰消失，参数稳定。汽包水位波动从 ±30mm 降至 ±10mm，蒸汽压力波动减小，煤耗下降 0.6g/kWh，每年节约标煤超 1500 吨。工程师说：“换了这批卡，数据准了，系统稳了，运行更省心。”

1C31224G01
