描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 产品型号 | 1C31166G02 |
| 制造商 | Westinghouse / Emerson (Ovation) |
| 产品类型 | 模拟量输入模块 (AI) |
| 输入信号类型 | 4-20mA（兼容有源/无源变送器） |
| 通道数量 | 16路，每通道完全电气隔离 |
| 精度 | ±0.1% 全量程 (@25°C) |
| 分辨率 | 16位 ADC |
| 输入阻抗 | ≤250 Ω（典型值） |
| 回路供电 | 内置隔离24VDC，支持驱动750Ω负载 |
| 诊断功能 | 开路检测（<3.5mA触发）、超量程指示 |
| 隔离电压 | ≥500 Vrms（通道间及对系统地） |
| 工作温度 | 0°C 至 +60°C / 部分资料标注 -40°C至+70°C |
| 存储温度 | -40°C 至 +85°C |
| 功耗 | <10 W / 约5W |
| 安装方式 | DIN导轨安装，需配合I/O底座 |
| 尺寸 | 约 130mm × 85mm × 25mm |
| 重量 | 约 500g |
产品深度介绍

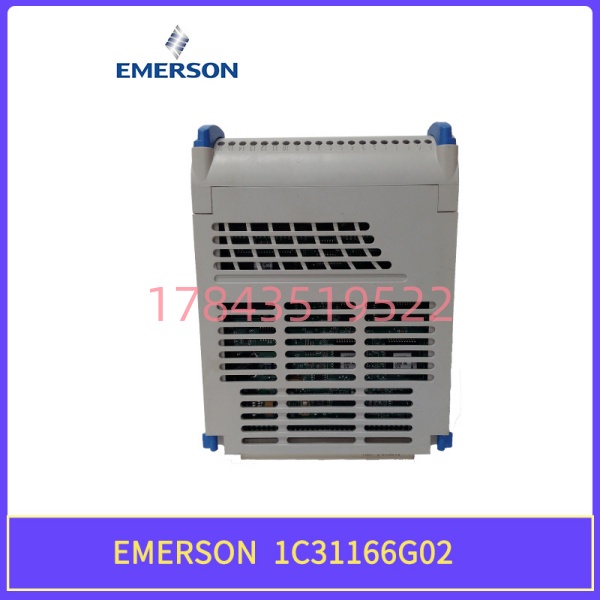

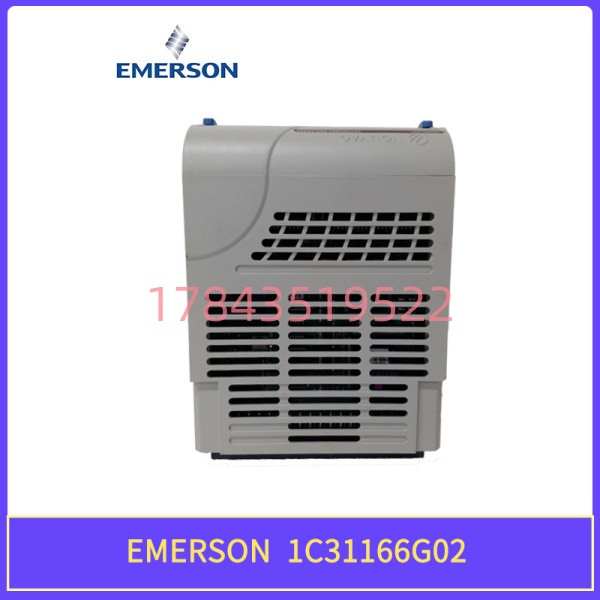

EMERSON 1C31166G02 是艾默生（原西屋）Ovation DCS系统里最常见的模拟量输入模块之一，业内直接叫“16路AI卡”或“4-20mA采集卡”。这模块干的事很纯粹：把现场压力、温度、流量、液位变送器送来的4-20mA电流信号，转换成DCS能认的数字值，然后送给控制器去做调节、联锁、显示。
这模块有个很实在的设计——每通道独立隔离。什么意思？就是16个通道之间电气上不连通，每个通道有自己的“地盘”。这玩意儿在电厂锅炉区、变频器附近特别有用。传统多路复用型的AI卡，一个通道串入高压，整块卡全烧。独立隔离的设计，坏只坏一个通道，其他15路照常跑。
另一个省事的地方是内置24V回路供电。两线制变送器（比如压力变送器）需要24V供电才能工作，很多AI卡需要外部配电源模块。1C31166G02直接从卡上给变送器供电，省掉一个外部电源，少接两根线，少一个故障点。
精度方面，±0.1%全量程，16位ADC分辨率，对于常规过程控制完全够用。采样速率每通道≥10Hz，意味着每秒能更新10次数据，控制回路响应足够快。
有一点要特别注意：网上关于这个型号的描述很乱。有的说是数字量I/O模块（16入8出），有的说是模拟量输入模块。我查了多个货源信息和Ovation系统资料，比较可信的说法是：1C31166G02是16通道4-20mA模拟量输入模块。如果你手头有实物，建议以模块标签和接线图为准，别信网上的二手信息。
应用场景与行业案例
痛点：AI通道坏了，整块卡都得换？还是只坏一个通道？
电厂热控车间最常见的故障之一就是AI通道损坏。变送器短路、雷击感应过压、接线错误，都可能把输入通道烧掉。传统AI卡如果是多路复用型（通道共用ADC和隔离），坏一个通道意味着整块卡报废。换一块卡少说几千块，还要重新配置通道参数。
1C31166G02的独立隔离设计解决了这个问题。每个通道有自己的ADC、隔离电路和保护电路，一个通道坏了，其他15个照常工作。虽然坏通道没法修（板级维修不现实），但至少不用因为一个点换整块卡。
去年遇到一个案例。华北某热电厂，一块1C31166G02的第7通道突然显示“Bad Quality”，DCS画面上对应的主蒸汽压力变成红色。维护工程师老刘用万用表测变送器输出，19.2mA，正常。换到第8通道测试，读数正常。确认是第7通道硬件故障。
老刘查库存，没有同型号备件。厂里申请采购，到货三天。这三天里，他把第7通道的信号临时接到了第16通道（空余通道），在DCS组态里改了通道映射，系统继续跑。三天后新卡到货，插上去，配置一下，恢复正常。
老刘事后说了一句：“要是老式AI卡，一个通道坏整块卡废，三天停机损失够买十块卡了。”
典型应用场景
- 火力发电厂 – 主蒸汽压力/温度监测
锅炉的主蒸汽压力、温度、流量变送器，全是4-20mA信号输出。1C31166G02采集这些信号送给DCS，用于燃烧控制和汽机保护。这类场合要求高可靠性，通道隔离能防止一个传感器故障影响其他回路。 - 联合循环电厂 – 燃气轮机排气温度
燃机排气段有十几个热电偶（通过温度变送器转4-20mA），监测排气温度分布。1C31166G02的16通道正好覆盖一台燃机的排气测点，密度高、省机柜空间。 - 石油化工 – 反应器压力/液位联锁
催化裂化装置的反应器压力、再生器料位，涉及SIL等级的安全联锁。1C31166G02配合Ovation系统的ESD功能，在参数超限时触发紧急停车。 - 水处理 – 加药系统流量控制
絮凝剂、消毒剂的投加量根据进水流量闭环调节。电磁流量计输出4-20mA到1C31166G02，DCS计算后控制加药泵频率。精度±0.1%能满足水处理工艺要求。 - 区域供热 – 换热站温度/压力采集
供热管网的供水温度、回水压力、流量，通过GPRS或光纤传到调度中心。1C31166G02的宽温设计（-40°C至70°C）能适应北方冬季室外机柜的环境。
三个踩坑提醒
❗ 型号别买错：模拟量还是数字量？
网上有的卖家把1C31166G02描述成“16路数字量输入+8路继电器输出”，有的说是“4通道模拟量I/O”，还有的说是“16通道4-20mA输入”。这三个完全不是一回事。采购前确认你现场要换的模块是AI卡还是DI/DO卡。最保险的方法：拍下旧模块的照片发给卖家确认，或者直接看模块上的标签和接线图。
❗ 必须配底座，不是直接插线。
1C31166G02是“电子模块”，不能直接接现场线缆。它需要插在专用的I/O底座上（如5X00062G01或5X00119G01），底座上才有端子排接变送器线缆。换模块的时候，如果底座没坏，只换上面的电子模块就行，不用拆线。但买新卡的时候确认是否包含底座，别只买了个“半成品”。
❗ 换完要做通道校准。
虽然1C31166G02支持热插拔，但换上新模块后，建议用Ovation Station软件做一次通道校准（特别是精度要求高的回路）。不同批次的模块，AD转换器可能有微小偏差。不校准的话，DCS读到的值和实际值可能差0.2-0.3mA，对应到量程可能就是1-2%的误差。校准步骤大概10分钟，别省。
