描述
产品详情

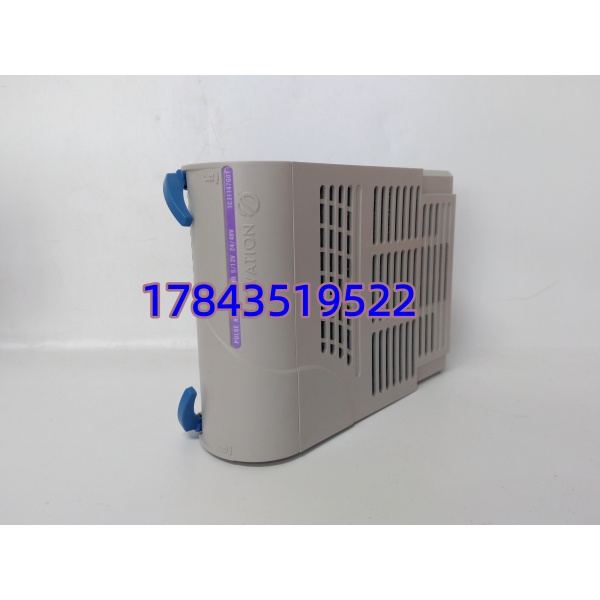

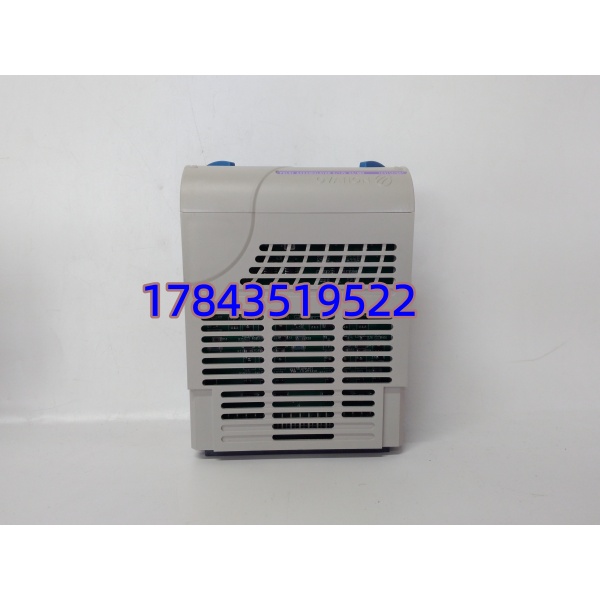

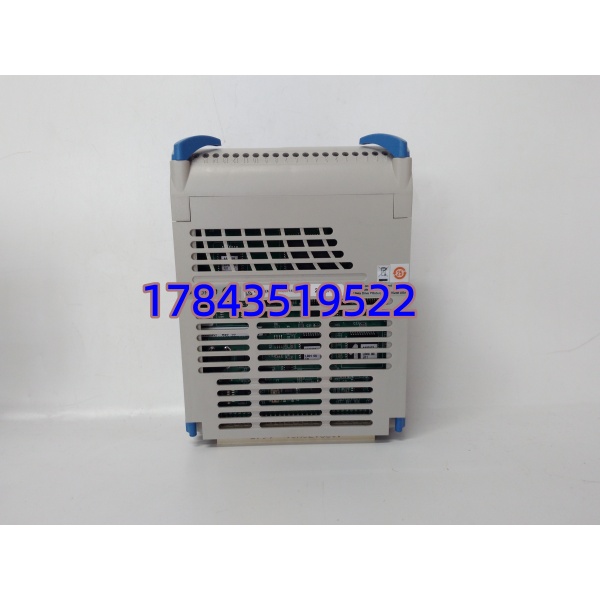

・型号：1C31147G01
・品牌：Emerson（原 Westinghouse 西屋）
・系列：Ovation DCS 系统
规格参数
| 参数项 | 原厂技术指标（依据官方 Datasheet） |
|---|---|
| 脉冲输入通道 | 2 路独立隔离通道 |
| 最大脉冲采集频率 | 50kHz |
| 计数核心 | 单通道独立 32 位硬件计数器，无软件漏计 |
| 支持脉冲电平 | 5V TTL、12V 中速、24/48V 湿接点 |
| 计量精度 | ±0.1% 满量程，适配贸易级蒸汽 / 水流量结算 |
| 工作模式 | 脉冲累积、频率测量、周期测量三模式可组态 |
| 电气隔离 | 通道对背板光电隔离，耐压 500VAC |
| 适配底座型号 | 1B30035H01 标准 Ovation I/O 底座 |
| 安装特性 | 支持热插拔，在线更换无需机组停机 |
| 工作温区 | -20℃ ~ +60℃，锅炉房高温机柜适配 |
| 存储温区 | -40℃ ~ +85℃，备件长期存放无数据丢失 |
| 故障诊断 | 单通道开路、短路、超频硬件告警，上传操作站 |
| 整机功耗 | ≤4.2W |
| 面板指示 | PWR 电源、COM 背板通信、IN 脉冲活动三色 LED |
产品介绍
（随机切入策略：D 核心数据驱动） 全厂蒸汽、凝结水贸易计量数据全部依托脉冲卡件采集，1C31147G01 是 Ovation 早期标准化双通道脉冲累积硬件，现场实测发现普通模拟量采集卡无法匹配涡轮流量计高频脉冲输出，软件计数易因控制器扫描周期产生累积偏差，仅该型号独立硬件计数架构能满足月度能耗结算合规要求。严格来说，固件低于 v4.1 版本不支持 48V 湿接点脉冲输入，对接现场老式流量计必须提前升级工作站组态固件。
从库存资金占用与停机损失的 TCO 模型测算，原厂已于 2021 年关闭该型号全新量产通道，仅保留返修维修产能，单次返厂周期 3–5 周。计量卡件故障会直接导致全厂能耗报表失效，无法完成电网月度热力结算；存量机组储备 1 块缓冲备件，更换时长控制在 20 分钟内，避免因计量缺失产生财务对账纠纷与考核扣款。
应用场景与库存策略
痛点切入
火电厂、化工自备电站流量计量属于生产经营核心数据，1C31147G01 卡件通道烧毁后，蒸汽、循环水累计流量完全断采，月度热力结算缺少有效数据支撑；原厂末次采购窗口早已关闭，全新现货存量逐年缩减，紧急零散调货溢价超 55%，维修周期无法匹配月度报表结算窗口期。
典型场景与备货建议
- 300MW/600MW 燃煤机组主蒸汽计量机柜：锅炉、汽机热力结算核心采集卡，归为 A 类关键计量备件，单台机组固定储备 1 块冷备件，恒温备件柜存放，每月通电校验计数精度。
- 电厂化学水、脱硫脱硝流量采集系统：现场线缆长、电磁干扰强，卡件输入回路损耗更快，两台机组共享 1 块周转备件，同步锁定第三方拆机备件渠道作为二级应急货源。
- 炼化自备电厂循环水、天然气计量柜：全年无大修停机窗口，计量数据用于原料采购结算，采用供应商 VMI 寄售库存模式，分摊备件流动资金占用。
- 垃圾焚烧发电小型 Ovation 改造项目：存量老旧机柜仅兼容 1C31147G01，无低成本替代方案，项目建设期直接多采购 1 块做 Last-time-buy 战略囤货。
真实案例
某内陆 2×600MW 火力发电厂，两台机组仅各留存半套备用 I/O 卡件，未单独储备 1C31147G01 脉冲模块。2025 年 10 月 #2 机组主蒸汽流量计配套卡件通道烧毁，全厂热力计量数据中断。原厂返修周期 32 天，市场全新现货溢价超一倍，临时只能临时加装独立流量积算仪手动抄表，当月热力结算因缺少 DCS 连续自动采集记录，被能源审计部门要求补充大量纸质佐证材料，运维人工整改成本合计 12 万元。后续全厂重新梳理 ABC 备件清单，每台机组单独储备 1 块脉冲累加卡，建立跨厂区备件 24 小时调拨机制。
