描述
产品详情

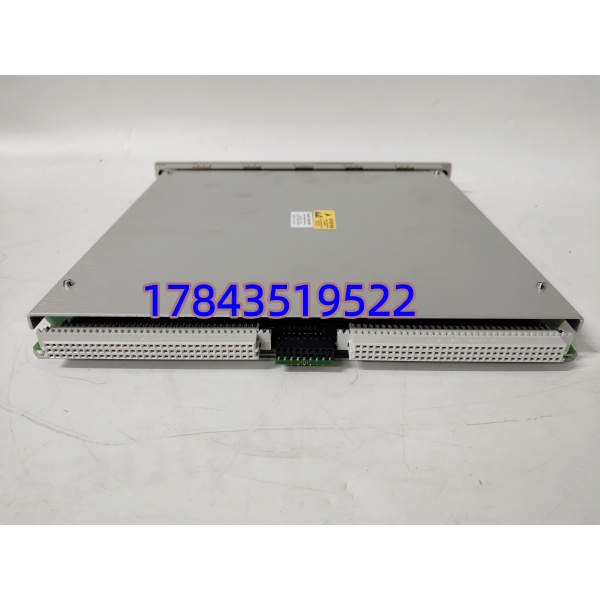

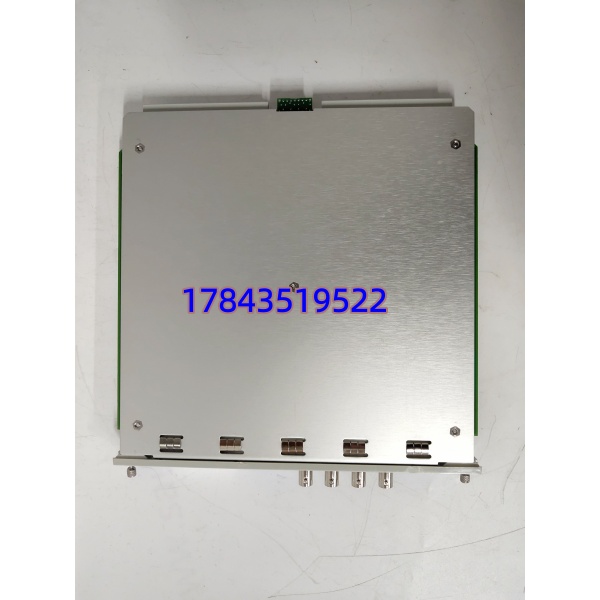

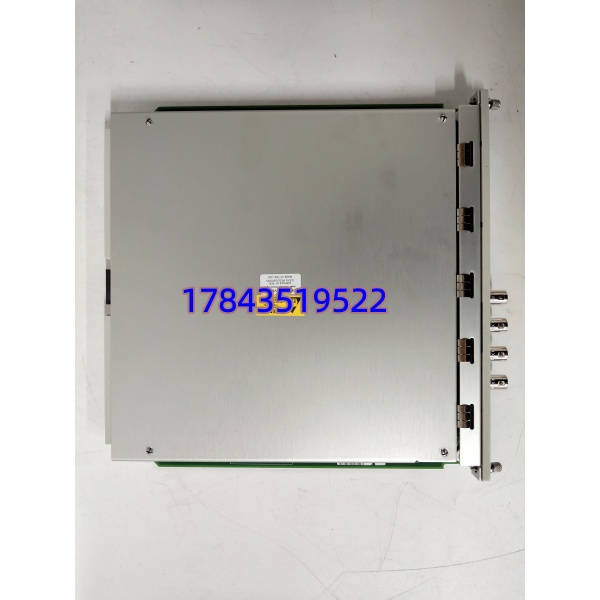

・型号：3500/45
・品牌：Bently Nevada
・系列：3500 机组状态监测 TSI 系统
技术参数
| 参数项 | 原厂手册实测参数（参考 Datasheet 141537-01） |
|---|---|
| 通道配置 | 4 路独立可编程测量通道，通道间电气隔离 |
| 适配传感器类型 | 涡流趋近探头、RPT 旋转位置传感器、DC-LVDT、AC-LVDT、旋转电位计 |
| 传感器供电输出 | 涡流 / RPT：-24VDC；DC-LVDT：+15VDC；AC-LVDT：2.3Vrms 3400Hz 正弦波 |
| 典型测量精度 | 推力位置 ±0.33% FS，最大误差≤1% FS；差胀最大误差≤2% FS |
| 滤波截止频率 | 位置值 0.41Hz，机壳膨胀 1.2Hz，软件可调报警延时 1~60s |
| 整机功耗 | 典型 8.5W，满载 10.5W |
| 工作温度 | -30℃ ~ +65℃；存储温域 – 40℃ ~ +85℃ |
| 物理尺寸 | 241.3mm×24.4mm×241.8mm，标准 3500 全高卡件 |
| 整机净重 | 0.91kg 金属屏蔽壳体 |
| 安全合规 | API 670 第四版、CE EMC、IEC 61508 SIL2 |
| 面板诊断灯 | OK 运行灯、TX/RX 通讯灯、通道 Bypass 旁路指示灯 |
| 数据对外输出 | 机架总线汇总后经 3500/92 网关转 4-20mA、Modbus TCP/RTU 上传 DCS |
产品介绍
机组大修时原有位移监测卡故障停机，整套更换机架成本动辄数十万，是火电、炼化运维团队最头疼的备件缺口问题。现场实测发现，第三方通用信号采集板接入涡流探头后，热态工况下零点漂移最高能达到 0.15mm，极易触发误停机联锁，3500/45 原生匹配本特利全系列位置类传感器，高温工况零点漂移控制在 0.02mm 以内。
严格来说，该卡不能单独上机，必须搭配对应型号后端子板使用，不同传感器需要匹配专用接线背板，混用端子板会出现信号衰减、通道无读数。四通道可自由分配监测用途，单卡同时覆盖推力轴位移、高低压缸差胀、气缸机壳膨胀三类核心机组保护测点，相比分置多张单功能卡，能节约 3 个机架槽位，压缩控制柜布线工作量。原厂全新订货周期 12-16 周，存量拆机检测现货 3-5 个工作日出库，整机提供 12 个月质保；仅适配 3500 系列 14 槽标准机架，其它品牌振动监测系统背板总线不互通，无法混用。
替换与升级建议
✅ 直接替换（插拔即用，组态无需改动）
3500/45-01-00、3500/45-02-00：硬件基板、信号调理电路完全一致，仅出厂固件版本微调，原有机架组态文件直接识别全部 4 通道测点，无需重新配置报警阈值。
⚠️ 软件兼容（需重新分配通道功能，4~8 小时调试工作量）
3500/42M：双通道振动 + 位移复合卡，仅支持涡流探头，不兼容 LVDT 阀门位置信号，原有 LVDT 测点需额外加装 3500/45 卡扩容，组态内批量修改测点地址，单机组人工改造成本约 1000 元。
❌ 硬件不兼容（插槽引脚、总线协议完全不符）
3500/40、3500/50 振动卡、3500/92 通讯网关、3500/15 电源卡：背板信号引脚定义区分，无法读取位移类传感器信号，不能作为位置监测替代硬件。 本特利未推出精简两通道同功能位置卡，老旧 TSI 系统通道故障仅能依靠同型号库存替换。
