本特利 3500/22M 288055-01 | 瞬态数据接口模块 TDI 3500系统

描述

关键技术规格

产品深度介绍

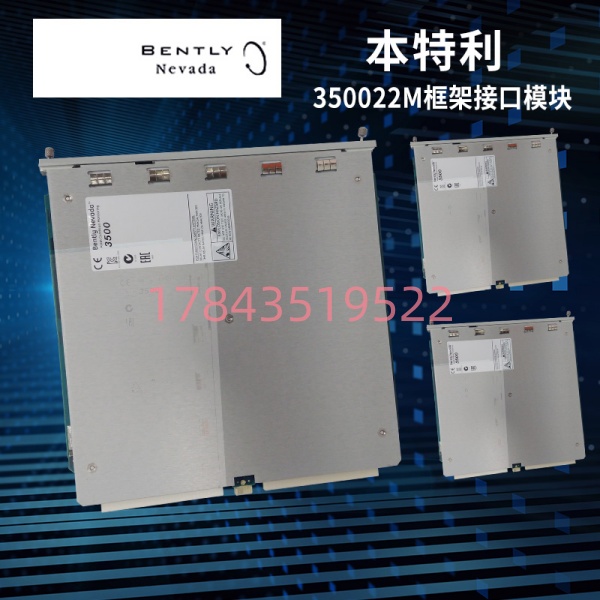

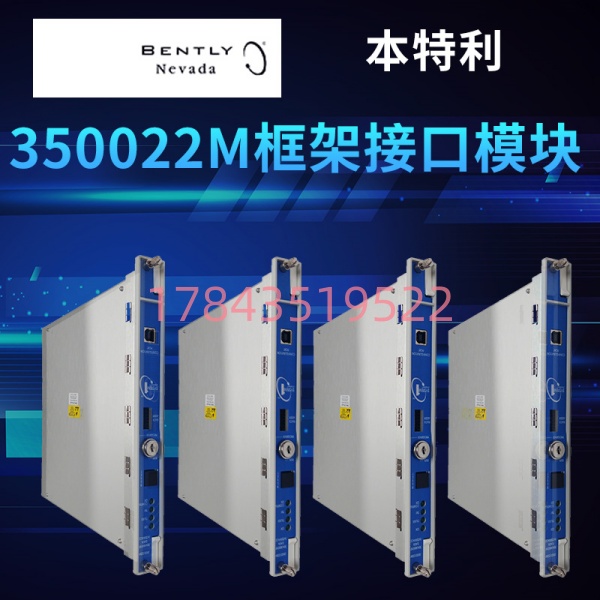

本特利 3500/22M 是 3500 机械保护系统中的瞬态数据接口模块（TDI）。它把原来两个模块的活儿——机架接口（RIM）和通信处理器（TDXnet）——合并到一个模块里干了。

这玩意儿跟普通的通信卡不一样。它不光转发数据，还能自己采集。3500/20 只能看稳态数据（机器正常跑的时候），3500/22M 多了个本事——捕捉瞬态数据。机器启机、停机、过临界转速的时候，振动信号变化最快，很多故障特征只在这时候出现：油膜涡动、转子摩擦、不平衡响应。3500/22M 以最高 102.4kHz 的采样率把这些瞬态波形抓下来，通过以太网传给 System 1 软件，生成波特图、极坐标图、瀑布图。

采样率分四档可调，从 12.8kHz 到 102.4kHz。对于大多数工业旋转机械（汽轮机、压缩机、风机），51.2kHz 够用了。102.4kHz 一般留给高速机组或需要捕捉高频冲击信号（比如齿轮箱故障）的场景。

通信方面，3500/22M 支持 Modbus TCP 和 OPC UA，可以直接把振动数据送给 DCS 或 SCADA 系统。老的 3500/20 用串口通信，要接网关才能进以太网，3500/22M 省了这层转换。

⚠️ 已停产/库存有限。 3500/22M 已不是本特利的最新型号，新一代产品可能有不同的选型策略。市面流通的基本是库存备件。

应用场景与行业案例

工程痛点

搞状态监测的人最头疼什么？瞬态数据抓不到。

老系统（3500/20）只能看稳态。机器启机的时候，操作员盯着振动值，看到过临界转速时振动飙上去又下来，但不知道具体波形。等机器平稳了再去看数据，那几秒钟的高分辨率信息已经没了。

还有一种情况：机组跳机了，原因不明。操作员说是振动高跳的，但查历史记录，振动值确实超了，可超了多少、是什么频率成分、轴心轨迹什么样——没数据，说不清楚。3500/22M 的告警前后波形捕捉功能，就是为解决这个问题设计的。报警触发时，模块自动存下告警前 10 分钟和告警后 1 分钟的数据。事后分析，能看到振动是慢慢爬升还是突然跳变，是一倍频主导还是高频成分突出，故障原因八九不离十。

典型应用场景

1. 汽轮机发电机组 – 启机过程监测
   汽轮机启机要过多个临界转速。3500/22M 捕捉启机全过程的波德图，工程师能看出各阶临界转速下的振动幅值和相位变化。如果某个临界转速下的振动突然增大，可能轴系对中出了问题。
2. 离心压缩机 – 喘振监测
   离心压缩机启机和停机时最容易进入喘振区。3500/22M 的高速采样能捕捉到喘振前兆——流量和压力的快速波动，给操作员提前调整的时间。
3. 燃气轮机 – 高频振动监测
   燃气轮机转速高（上万转），叶片通过频率高。3500/22M 的 102.4kHz 采样率能捕捉到叶片频率成分，判断是否有叶片裂纹或异物进入。
4. 往复式压缩机 – 冲击脉冲监测
   往复机的气阀、活塞环、十字头这些部件，故障特征是冲击脉冲。3500/22M 捕捉瞬态波形，配合 System 1 分析冲击能量变化，判断气阀是否漏气、活塞环是否磨损。
5. 风机/水泵 – 不平衡和不对中诊断
   大型引风机、送风机、循环水泵的不平衡和不对中故障，特征是一倍频和两倍频分量大。3500/22M 的启停机波形数据，能清晰看到振动随转速的变化曲线，帮助判断是不平衡还是不对中。

案例：某石化厂压缩机启机故障分析

去年华南一个石化项目，一台离心压缩机大修后首次启机。操作员按照程序升速，过第一阶临界转速时，机壳振动值突然飙到报警值，操作员紧急打闸停机。

机械工程师老周调出了 3500/22M 记录的启机波形数据，做波德图分析。他发现振动峰值出现在 4200rpm，对应转子的第一阶临界转速，但相位变化曲线不正常——正常过临界时相位应该稳定变化 90° 左右，实际测到的相位跳变了 180°。

老周判断：这是典型的转子不对称刚性（可能是大修时轴系装配有问题）。拆开检查，发现联轴器螺栓预紧力不一致。重新装配后再次启机，波形数据正常。

老周后来跟我说：“如果没有 3500/22M 的瞬态数据，我只能猜是平衡不好，重新做动平衡又得花两天。看波形数据，半小时就定位了问题。”

采购前核对清单

在采购 3500/22M 288055-01 之前，请确认以下信息：
