描述
产品深度介绍
Bently Nevada 3500/22M 是 3500 机械保护系统的瞬态数据接口模块（TDI），安装于 3500 机架紧邻电源的 1 号槽位，是整个系统的通讯与数据中枢。它集成了原 3500/20 机架接口（RIM）与 TDXnet 通讯处理器的功能，可与 3500/40M、3500/42M 等监测模块协同工作。
3500/22M 持续采集机架内所有通道的稳态数据与瞬态波形数据，通过以太网同步上传至 System 1 等上位软件，实现设备振动、位移等参数的在线监测与故障诊断。模块支持标准 TCP/IP 协议，具备热插拔能力，不影响系统关键保护路径运行，是汽轮机、压缩机等关键旋转机械状态监测的核心部件。

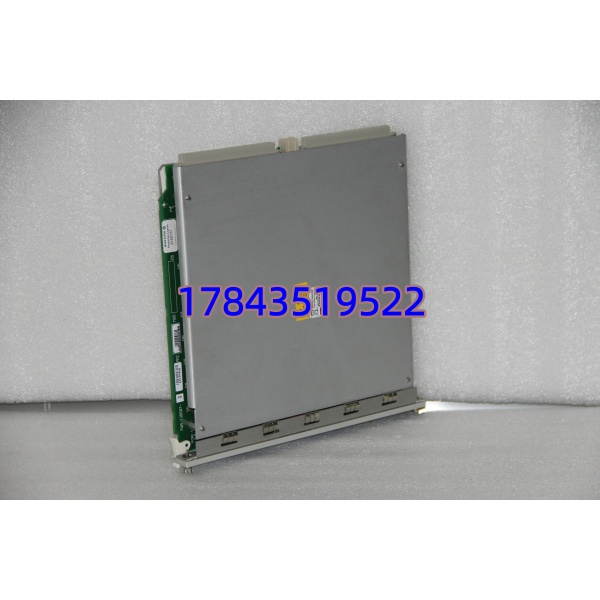

3500@22M.
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | 3500/22M（部件号：146031-01） |
| 功能类型 | 瞬态数据接口（TDI） |
| 安装槽位 | 3500 机架 1 号槽（紧邻电源） |
| 以太网接口 | 10Base‑T/100Base‑TX（自适应）、100Base‑FX 光纤 |
| 本地接口 | 前面板 USB‑B（配置 / 数据导出） |
| 功耗 | 10.5 W |
| 工作温度 | -40°C ~ +70°C |
| 数据采集 | 支持稳态 + 瞬态波形，最多 48 通道同步 |
| 兼容性 | 适配 3500 全系列 M 模块（3500/40M、42M 等） |
| 质保期 | 12 个月 |

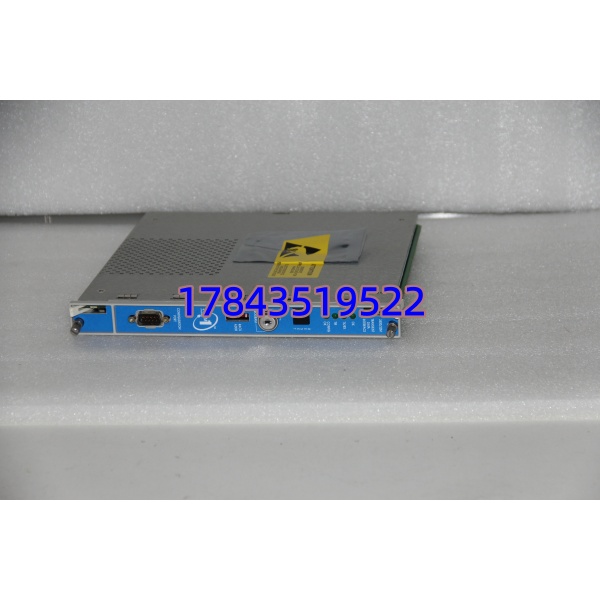

3500@22M.
安装与接线指南
阶段一：准备工作（10 分钟）
⚠️ 安全第一
- 通知工艺停机，切断 3500 机架总电源
- 等待 5 分钟，确保电容完全放电
- 佩戴防静电手环，在防静电垫上操作
工具准备
- 十字螺丝刀（PH1）
- 防静电手环 + 防静电垫
- 手机（拍照记录原有接线与模块状态）
阶段二：拆卸旧模块（15 分钟）
- 打开 3500 机架前门，确认 1 号槽位的旧 3500/22M 模块
- 拔掉前面板以太网与 USB 线缆
- 拧下模块上下固定螺丝，垂直向外拔出模块
- 检查背板连接器针脚有无弯曲、氧化，用无尘布擦拭
阶段三：安装新模块（15 分钟）
- 从防静电袋取出新模块，核对型号3500/22M（146031-01）
- 对准 1 号槽位背板连接器，垂直均匀用力推入，直至完全到位
- 拧紧上下固定螺丝，扭矩约 0.5 N・m
- 连接以太网网线与 USB 线，确认接口插紧
自检清单
- 型号核对无误
- 模块完全插入背板
- 固定螺丝已拧紧
- 网线 / USB 线连接牢固
阶段四：上电测试（10 分钟）
- 合上机架电源，模块指示灯初始化
- 观察状态 LED：PWR 常亮、RUN 闪烁为正常
- 通过上位机（System 1）扫描机架，确认 3500/22M 在线
- 查看数据采集：稳态参数正常、瞬态波形可读取
- 连续运行 30 分钟，无报警、通讯稳定
⚠️ 如遇问题
- 模块不识别 → 检查背板接触、重新插拔
- 通讯中断 → 核对 IP 地址、网线 / 交换机端口
- 数据异常 → 确认固件版本与机架配置匹配

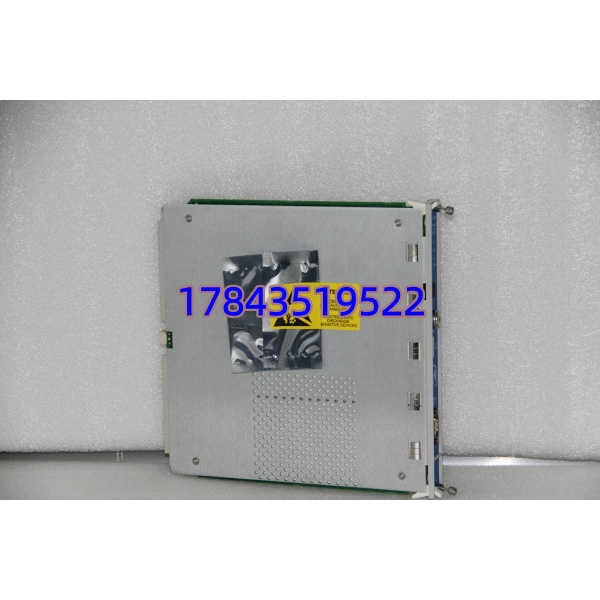

3500@22M.
常见问题解答（FAQ）
Q1：3500/22M 必须安装在 1 号槽吗？A：必须。3500/22M 作为机架通讯核心，只能安装在紧邻电源的 1 号槽，其他槽位无法识别，每个 3500 机架仅需 1 块 TDI（或 RIM）。
Q2：3500/22M 和 3500/20 有什么区别？A：两者均为机架接口，但3500/22M（TDI）功能更强：
- 3500/20：仅基础通讯，无瞬态波形采集
- 3500/22M：集成 RIM+TDXnet，支持稳态 + 瞬态波形数据，可直接上传 System 1，是当前主流配置。
Q3：更换模块需要重新配置系统吗？A：无需重新组态。同型号直接更换后，模块自动读取机架配置，上电即正常工作。若涉及固件版本差异，建议同步刷新至兼容版本，避免通讯异常。
Q4：你们的产品是全新原装吗？有质保吗？A：我们提供的 3500/22M 为全新原装正品（New Surplus），可提供原厂序列号、装箱单及出厂检测报告，支持官网溯源。产品提供12 个月质保，非人为损坏的硬件故障可免费换新或维修。
Q5：模块故障会导致机组误停机吗？A：不会。3500/22M 属于非关键监测路径部件，仅负责数据上传与通讯，不参与保护联锁逻辑。模块故障仅影响数据监控，不会触发机组停机，保障生产连续运行。
