描述
关键技术规格
| 参数项 | 技术参数 |
|---|---|
| 输入信号 | 涡流探头 / 磁电式传感器，±10 V ~ -24 V |
| 输入阻抗 | 20 kΩ |
| 通道配置 | 单卡单通道，支持 2 选 2 / 3 选 2 表决 |
| 响应时间 | < 10 ms（超速停机动作） |
| 工作电源 | 24 V DC，典型功耗 8.0 W |
| 转速范围 | 0 ~ 10,000 rpm（可组态） |
| 测量精度 | ± 0.1% FS |
| 输出类型 | 继电器触点（报警 / 停机） |
| 前面板 LED | OK、TX/RX、旁路、测试、报警 |
| 适用标准 | API 670、API 612 |
| 工作温度 | -30 °C ~ +65 °C |
| 防爆认证 | Class I, Div 2, Groups A-D, T4 |
产品深度介绍

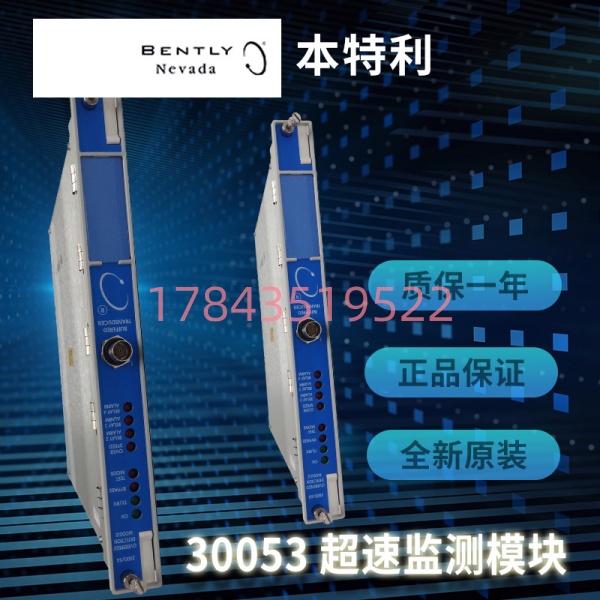

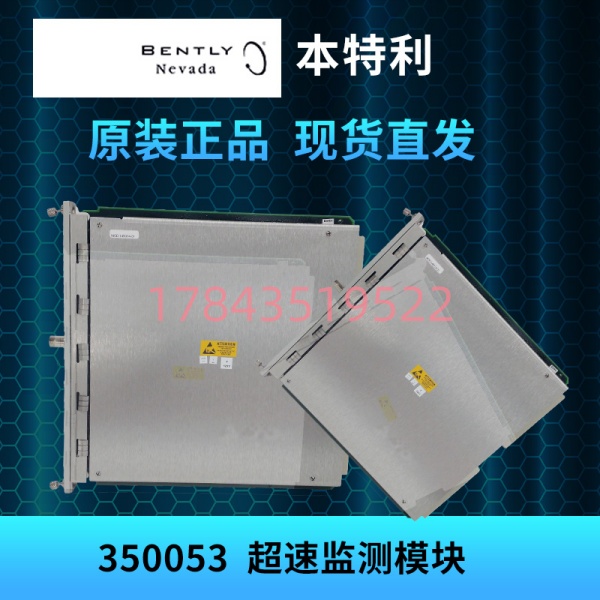

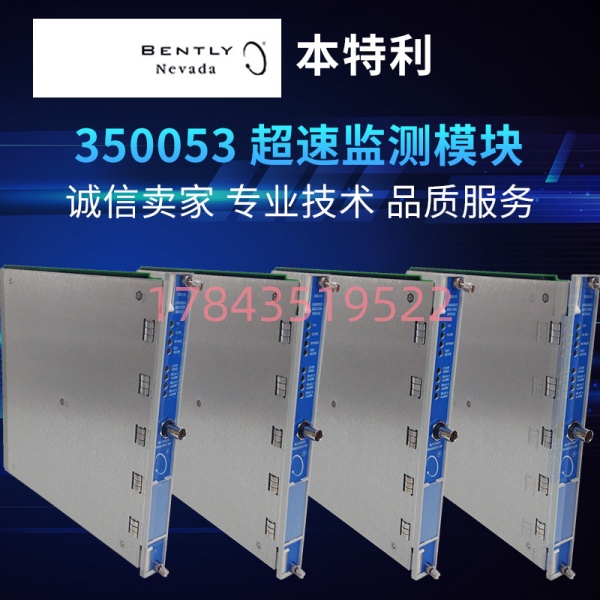

本特利 3500/53 是 3500 系列机械监测系统的专用超速检测模块，专为燃气轮机、蒸汽轮机、压缩机等高速旋转机械提供安全保护。它接收涡流或磁电式转速信号，通过独立通道实时计算转速，一旦超过设定阈值立即触发联锁停机，从硬件层面防止飞车事故。该模块采用硬件冗余表决架构（2 选 2 或 3 选 2），配合 3500 框架冗余电源，满足 API 670 最高安全等级要求。相比普通转速卡，3500/53 具备独立自测试、断线监测、缓冲输出等功能，在石化、电力等关键机组中广泛作为 SIS（安全仪表系统）的转速保护核心单元。
应用场景与行业案例
一、工程痛点描述
炼化、电厂的蒸汽轮机、燃气轮机一旦超速，转子、叶片会瞬间断裂，整台机组报废，甚至引发爆炸火灾。这类非计划停机每小时损失数十万，且安全风险极高。传统转速表可靠性不足、响应慢，无法满足 API 标准的 SIL 要求，3500/53 正是为解决这一致命风险设计。
二、典型应用场景
- 石油化工 – 蒸汽 / 燃气轮机用于炼油厂催化裂化、乙烯装置的透平机组超速保护。API 670 强制要求三冗余超速系统，3500/53 可独立于 DCS 实现硬联锁，避免控制系统故障导致保护失效。
- 电力行业 – 汽轮发电机组电厂汽轮机、燃机的 TSI（汽轮机监测仪表）系统核心部件。在转速超过 105%~110% 额定值时，毫秒级触发主汽门关闭，防止轴系断裂、动静碰磨。
- 冶金行业 – 高炉鼓风机 / 透平膨胀机钢铁厂高炉鼓风机、制氧氧透等高转速机组。环境粉尘大、振动强，3500/53 工业级设计可稳定运行，避免风机飞车导致风缸、叶轮报废。
- 油气长输 – 离心压缩机组长输管线、LNG 接收站的压缩机驱动透平。无人值守站场对保护可靠性要求严苛，3500/53 支持远程诊断与测试，符合长周期连续运行规范。
- 机械制造 – 高速齿轮箱 / 试验台风电齿轮箱、航空发动机试验台等研发与出厂测试。精准超速阈值与快速响应，确保试验件安全，满足设备出厂认证的安全规范。
三、真实案例
某沿海 LNG 接收站，一台驱动压缩机的燃气轮机运行中出现转速波动。凌晨 3 点，3500/53 检测到转速突升至 112% 额定值，三冗余通道同时表决，10 ms 内触发停机联锁，切断燃料气。事后拆解发现，调速器执行机构卡滞，若晚停 1 秒，转子将超速解体。原厂备件交期 8 周，我们 48 小时内送达全新原装 3500/53 模块，现场更换后系统恢复。客户后续将全站透平超速卡全部备库，避免同类风险。
【SOP 质量透明化】（本特利 3500/53 专用）
- 入库验收核验原厂序列号、防伪标签；检查外观无划痕、无维修痕迹、端子无氧化；核对装箱单、合格证。
- 上机功能测试在本特利 3500 原装机架 + 冗余电源环境测试：
- 通电自检，OK 灯正常
- 接入 3300 涡流探头，模拟 0~120% 转速信号
- 组态超速阈值，测试报警 / 停机输出
- 三通道冗余表决测试，模拟单通道故障
- 连续 24 小时负载运行，记录温升与稳定性生成完整测试报告，可提供测试视频。
- 电气参数测试用 Fluke 115 万用表测绝缘电阻 >10 MΩ（500 V 摇表）；检查接地连续性、电源纹波 <50 mV。
- 固件 / 配置验证读取并记录固件版本（常用 V1.4、V2.0）；备份 DIP 开关、跳线配置；测试自诊断与旁路功能。
- 最终包装质检员签字；防静电袋密封；气泡膜 + 硬纸箱；贴 QC 合格标签（含日期）。
【技术避坑指南】（本特利 3500/53）
❗ 固件版本不匹配
- 问题：新模块固件过新 / 过旧，与 3500 框架通讯异常、表决逻辑不兼容
- 避坑：替换前记录原卡固件版本；采购时明确版本要求；差异需供应商刷新
- 案例：某电厂换 3500/53 后，框架报 “模块不兼容”，查为 V1.2→V2.1，协议变更，重新降级后恢复。
❗ DIP 开关 / 地址配置错误
- 问题：机架地址、表决模式（2 选 2/3 选 2）、转速量程设错，导致无信号或误动作
- 避坑：旧卡拍照！ 新卡上机前逐位核对；3500 框架地址不可重复；终端电阻仅两端启用
- 提醒：最常见低级错误，80% 现场故障源于此。
❗ 传感器类型 / 接线不兼容
- 问题：混用涡流探头与磁电式传感器，接线定义错误（供电 / 信号反接），导致无转速或信号跳变
- 避坑：核对 3500/53 端子图；涡流探头需 24 V 供电，磁电式直接信号输入；屏蔽层单端接地
- 警示：探头接反会损坏模块前端电路，维修成本高。
❗ 冗余电源 / 通道配置缺失
- 问题：单电源供电、单通道运行，不满足 API 670 冗余要求，失去安全保护能力
- 避坑：3500 框架必须配冗余电源；超速保护至少 3 选 2 配置；定期做通道失效模拟测试
- 数据：单通道模式故障率是三冗余的 8 倍，不允许用于关键机组。
❗ 静电损坏（ESD）
- 问题：干燥环境未防静电，模块内部 ASIC 被击穿，通电后无响应、报警常亮
- 避坑：佩戴防静电手环；在防静电垫操作；冬季北方现场尤其注意
- 教训：亲眼见工程师徒手插拔，模块瞬间烧毁，4 万元损失。
