描述
产品深度介绍
本特利 3500/42M 是 3500 系统中的核心振动监测模块，专为汽轮机、压缩机、发电机等关键旋转设备设计，是机械保护与状态监测的标配单元。模块提供 4 路独立信号通道，可直接接入 3301 系列电涡流探头、加速度 / 速度传感器，实时采集轴振、轴位移、胀差、偏心等关键参数。
作为 API 670 标准认证的保护级模块，3500/42M 具备高分辨率信号处理与可编程报警逻辑，支持 4-20mA 模拟量输出接入 DCS/PLC，同时可通过机架软件配置报警、危险值，实现联锁停机保护。宽温设计与工业级抗干扰能力，可在电力、石化、冶金等严苛环境中长期稳定运行。

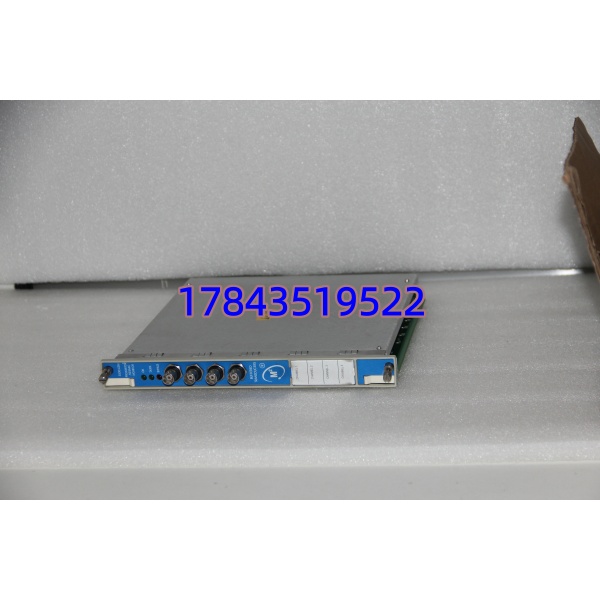

350042
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | 3500/42M（350042） |
| 通道数量 | 4 路独立监测通道 |
| 兼容传感器 | 3301 电涡流探头、加速度计、速度传感器 |
| 测量参数 | 径向振动、轴向位移、胀差、偏心、加速度 |
| 频率响应 | 0.1 Hz ~ 10 kHz |
| 信号输出 | 每通道 4-20mA 模拟量 |
| 报警配置 | 可编程高 / 低报警、危险值，2 路继电器输出 |
| 工作电源 | ±15V DC（由 3500 机架供电） |
| 工作温度 | -30°C ~ +65°C |
| 认证 | CE、UL、API 670、CSA |
| 尺寸 | 241.3 mm × 24.4 mm × 241.8 mm |
| 重量 | 约 0.91 kg |

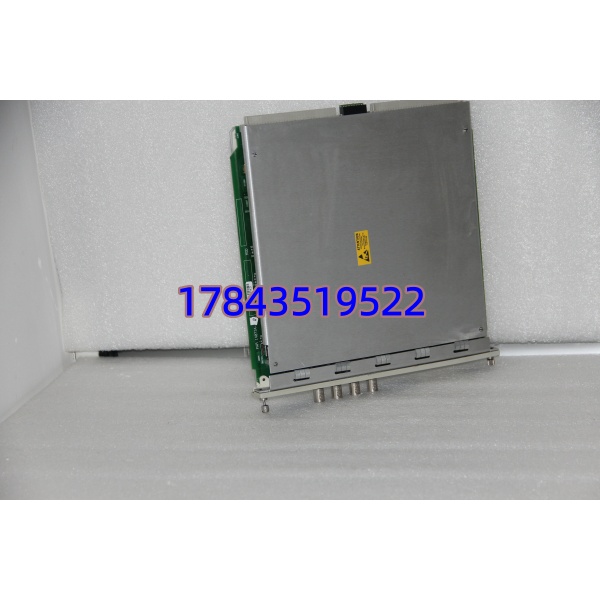

350042
安装与接线指南
阶段一：准备工作（10 分钟）
⚠️ 安全第一
- 确认机组停机并锁定，切断 3500 机架总电源，等待 5 分钟放电。
- 办理作业票，挂 “禁止合闸” 标识。
工具准备
- 防静电手环、防静电垫
- PH1 十字螺丝刀、万用表
- 标签纸、记号笔、手机（拍照记录）
备份工作
- 用 3500 机架软件导出当前配置程序备份。
- 拍照记录旧模块探头接线、同轴接头位置及 DIP 开关设置。
阶段二：拆卸旧模块（15 分钟）
- 松开模块面板固定螺丝，轻拉前面板，露出内部接线。
- 逐一标记并断开 4 路探头同轴电缆、4-20mA 输出线及电源线。
- 按压模块上下锁扣，垂直向外拔出模块，避免背板针脚弯曲。
- 检查背板连接器，用无尘布擦拭灰尘，禁止手触针脚。
阶段三：安装新模块（20 分钟）
- 佩戴防静电手环，取出新模块，核对型号为 3500/42M。
- 对照旧模块照片，设置 DIP 开关（通道地址、量程、报警模式）。
- 模块对准机架插槽，垂直推入至锁扣 “咔哒” 锁定，拧紧面板螺丝。
- 按标签恢复接线：同轴电缆接探头输入端子，4-20mA 线接输出端子，确保连接牢固无松动。
自检清单
- DIP 开关设置与原配置一致
- 4 路探头接线全部连接到位
- 模块锁扣完全锁定，面板螺丝拧紧
- 无工具或杂物遗留机架内
阶段四：上电测试（15 分钟）
- 确认接线无误后，给 3500 机架上电，观察模块指示灯：绿灯常亮为正常，红灯闪烁需排查故障。
- 连接 3500 配置软件，扫描识别新模块，核对固件版本，下载备份配置程序。
- 模拟探头信号输入，测试各通道振动 / 位移读数是否正常，4-20mA 输出是否对应。
- 配置报警阈值，模拟超限信号，检查继电器报警输出是否触发。
- 系统运行 30 分钟无报警，记录模块序列号及更换日期至维护日志。

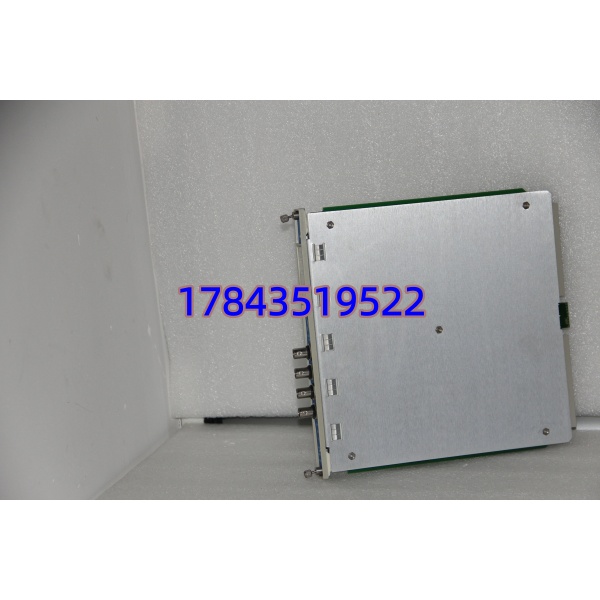

350042
常见问题解答（FAQ）
Q1：3500/42M 和 3500/42E 有什么区别？能直接替换吗？
A：核心功能一致，主要差异在输出与接口：
- 3500/42M：4 通道，带 4-20mA 输出，同轴接头，常用型号
- 3500/42E：4 通道，无 4-20mA 输出，端子排接口，经济型同系列可直接替换，替换后需重新配置输出参数。
Q2：模块显示红灯报警，是什么原因？
A：常见 3 类原因：
- 探头 / 接线故障：3301 探头损坏、同轴电缆短路或断路，需用万用表测探头电阻（正常约 5-10Ω）。
- 配置不匹配：量程、报警阈值设置与现场实际不符，重新核对配置参数。
- 模块硬件故障：内部通道损坏，需返厂检测或更换。建议先检查探头与接线，再核对配置，仍异常则联系售后。
Q3：3500/42M 兼容 3301 的所有型号探头吗？
A：兼容主流 3301 系列电涡流探头，包括 330101、330102、330103、330104、330105、330106、330107、330108、330109、330110 等，需注意探头量程与模块配置一致。
Q4：你们的 3500/42M 是全新原装吗？怎么验证？
A：全新原装（New Surplus），非翻新件。验证方式：
- 提供原厂防静电袋、装箱单、出厂合格证。
- 提供模块序列号，可在贝克休斯官网查询生产日期及质保信息。
- 提供入库检测报告及上机测试视频，确保功能正常。
Q5：质保期多久？出问题怎么处理？
A：提供 12 个月质保（自发货日起），质保范围为模块硬件非人为故障。
- 人为损坏（静电击穿、进水、摔落）、超规格使用不在质保内。
- 售后流程：联系客服描述故障→远程协助诊断→确认故障后，1 年内免费维修或更换。
