描述
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 型号全称 | 3500/40M，订货号 176449-01 |
| 通道数量 | 4 路独立隔离通道（可成对组态） |
| 支持传感器 | 涡流探头、速度传感器、加速度计 |
| 量程范围 | 0–4000μm（峰峰值） |
| 频率响应 | 0.5Hz–10kHz（-3dB） |
| 采样速率 | 每通道 51.2kS/s |
| ADC 分辨率 | 24 位 |
| 动态范围 | 90dB |
| 输入阻抗 | 10kΩ（标准 I/O） |
| 测量精度 | ±0.33% FS（满量程） |
| 报警输出 | 4 路独立报警继电器 |
| 通信接口 | RS-485 Modbus |
| 供电电压 | 24VDC±10% |
| 功耗 | ≤7W |
| 工作温度 | -30°C ~ +65°C |
| 尺寸（宽 × 高 × 深） | 263mm × 58mm × 28mm |
| 重量 | 约 1.29kg |
产品深度介绍

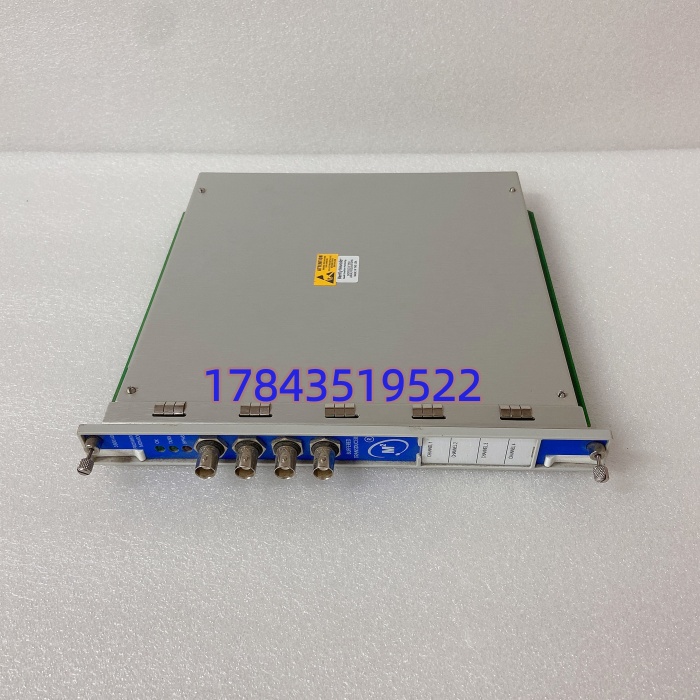

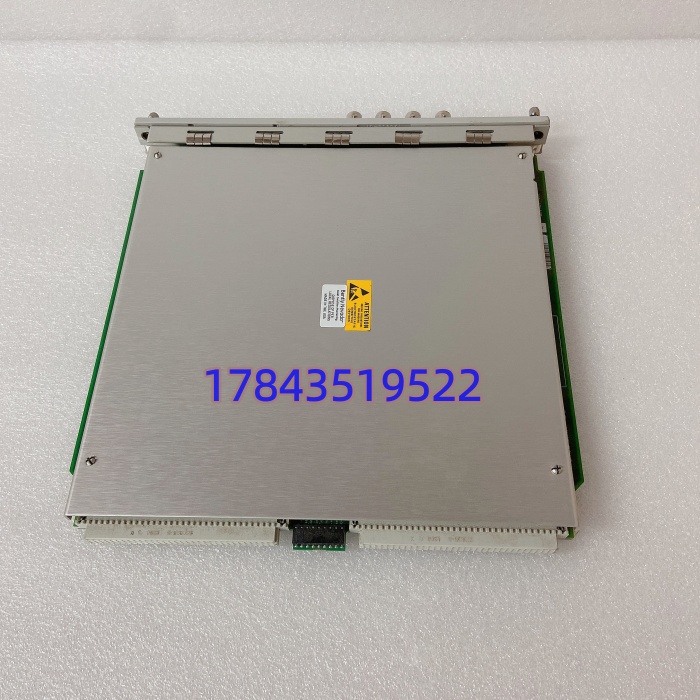

Bently Nevada 3500/40M（176449-01）是 3500 系统的四通道振动与位移监测模块，核心用于旋转机械的振动、轴向位移、差胀、偏心度等参数的高精度在线监测与保护。模块接收涡流探头等传感器信号，经 24 位 ADC 采样与 DSP 处理，输出实时测量值并支持多级报警组态。
通道支持成对组态，可同时执行两种不同监测功能，适配汽轮机、压缩机、风机等关键设备的多参数监测需求。集成 Modbus 通信，可与 DCS/PLC 对接，数据上传与远程监控便捷。宽温设计、低功耗，适配电厂、石化、冶金等严苛工况环境。
用场景与行业案例
工程痛点描述
火电、石化、冶金行业的汽轮机、离心压缩机等高速旋转设备，长期面临振动超标、轴位移偏移等隐患，易引发轴系磨损、碰摩甚至停机事故；普通监测模块精度不足、抗干扰弱，难以满足 API 670 标准的保护要求。
典型应用场景
- 火电 / 燃气电站 – 汽轮机监测监测汽轮机转子径向振动、轴向位移与差胀，防止转子弯曲或动静碰摩，保障机组满发稳定运行。
- 石油化工 – 裂解 / 压缩机组乙烯装置离心压缩机、炼油厂加氢循环机振动监测，适配防爆区，避免非计划停机。
- 冶金 / 空分 – 大型风机 / 空压机钢厂烧结风机、空分装置空压机的振动与轴位移监测，抗粉尘、高温干扰，降低设备故障率。
- 电力辅机 – 给水泵 / 引风机高速辅机设备振动监测，提前预警轴承磨损、转子不平衡等故障，减少抢修频次。
真实案例
案例：某电厂汽轮机振动监测升级2025 年，华北某 300MW 机组原用旧款监测模块，振动测量波动大、报警频繁，影响机组负荷。更换为 3500/40M（176449-01）后：
- 测量精度稳定在 ±0.3% FS，波动消除
- 4 通道同时监测轴振、位移、偏心，数据同步上传 DCS
- 连续运行 10 个月无异常，避免 2 次计划外停机，减少损失约 220 万元电厂设备专工反馈：“精度和稳定性提升明显，数据可信，保护动作可靠。”
