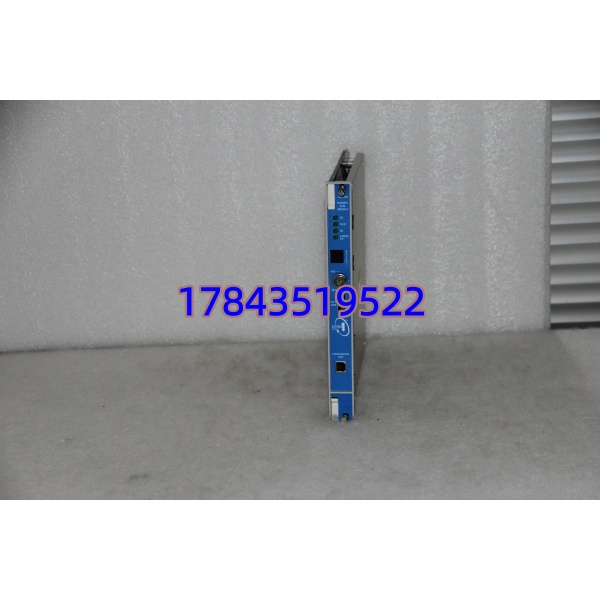

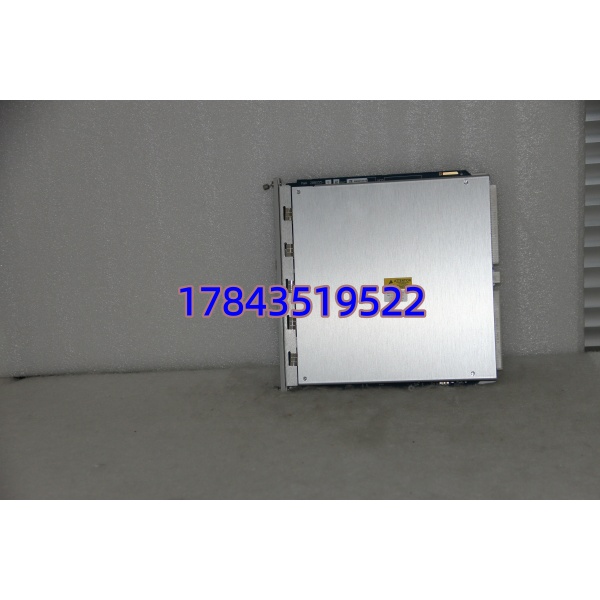

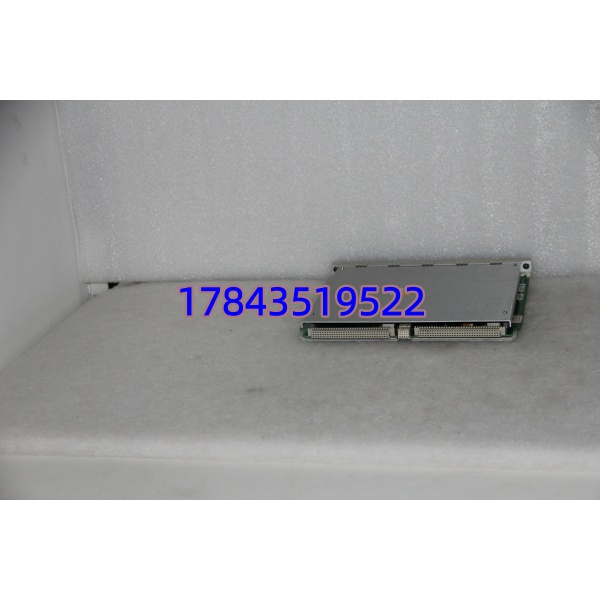

Bently Nevada 3500/22M | 瞬态数据接口模块 3500 系统机架通信

• 描述

关键技术规格

3500@22

安装与接线指南

阶段一：准备工作（10 分钟）

⚠️ 安全第一

1. 报备停机，确认旋转机械处于静止、安全状态。
2. 切断 3500 机架及系统电源，等待 5 分钟放电。
3. 佩戴防静电手环，在防静电垫操作。

工具与备份

• 工具：十字螺丝刀（PH1）、万用表、标签纸、手机。
• 备份：导出系统组态；拍照记录模块 DIP 开关、接线及机架布局。

阶段二：拆卸旧模块（15 分钟）

1. 松开前面板卡扣，取下盖板。
2. 按标签拔下以太网、USB 及背板连接器。
3. 按压模块底部导轨卡扣，垂直拔出模块。
4. 检查背板针脚，清理灰尘，避免短路。

阶段三：安装新模块（20 分钟）

1. 核对型号为3500/22M，从防静电袋取出。
2. 复刻 DIP 开关：站地址、波特率、终端电阻（总线两端设为 ON）。
3. 对准背板连接器垂直插入，卡扣到位。
4. 恢复接线：以太网、USB 及背板连接器，确认牢固。
5. 自检：开关正确、接线无误、模块固定牢固。

阶段四：上电测试（25 分钟）

1. 测量电源 24 VDC±10%，确认无短路。
2. 机架上电，观察 LED：OK 绿灯常亮正常，ERR 红灯闪烁需排查。
3. 连接组态软件，扫描识别模块，核对固件版本。
4. 下载组态，测试数据上传：稳态 + 瞬态波形正常。
5. 连续运行 30 分钟无报警，记录更换信息至维护日志。

常见问题解答（FAQ）

Q1: 3500/22M 支持热插拔吗？A: 不支持。作为机架核心通信模块，更换必须断电。热插拔可能导致背板损坏、模块烧毁或系统数据中断。需不停机维护时，建议配置冗余机架。

Q2: 3500/22M 和 3500/20 能直接替换吗？A: 不能直接替换。3500/22M 集成了 3500/20（RIM）与瞬态数据采集功能，硬件接口与固件不兼容。替换需重新组态并核对 I/O 配置，建议同型号更换。

Q3: 这款模块质保期多久？A: 提供12 个月质保（自发货日起），覆盖非人为硬件故障。静电击穿、进水、摔落或超规格使用不在质保内。可提供原厂质检报告及序列号溯源。

Q4: 市场上的 3500/22M 是全新还是翻新？A: 3500/22M 已停产，全新原装库存稀缺。我们供应原厂全新闲置（New Surplus），带原装防静电袋、装箱单及序列号，可向贝克休斯官方查询生产日期。翻新件无原厂认证，不建议用于关键设备监测。

Q5: 更换后组态会丢失吗？A: 同型号断电更换后，模块会自动保存组态，无需重写。更换前务必备份组态并核对固件版本，版本不匹配会导致通讯失败。若组态丢失，可用备份文件重新下载。
