描述
关键技术规格
| 参数项 | 技术参数 |
|---|---|
| 供电电压 | 24 V DC（机架背板供电） |
| 典型功耗 | 5.0 W (RS485 模式约 5.6 W) |
| 通讯接口 | 1 x RJ45 以太网；1 x RS232/RS422/RS485 串口 |
| 支持协议 | Modbus TCP/IP, Modbus RTU, BNC 专有协议 |
| 数据更新率 | 典型 100 ms |
| 工作温度 | -30 °C ~ +65 °C |
| 存储温度 | -40 °C ~ +85 °C |
| 相对湿度 | 5% ~ 95%，无冷凝 |
| 尺寸 (H x W x D) | 241 mm x 24.4 mm x 242 mm |
| 重量 | 0.82 kg |
| 冗余功能 | 支持双网关冗余配置 |
产品深度介绍

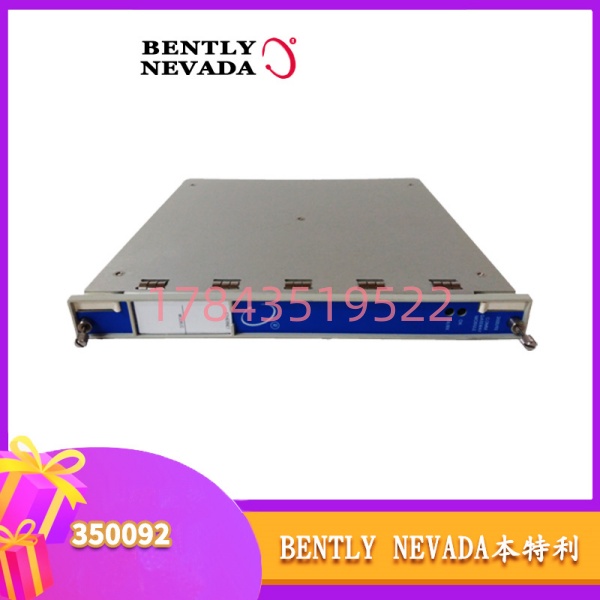

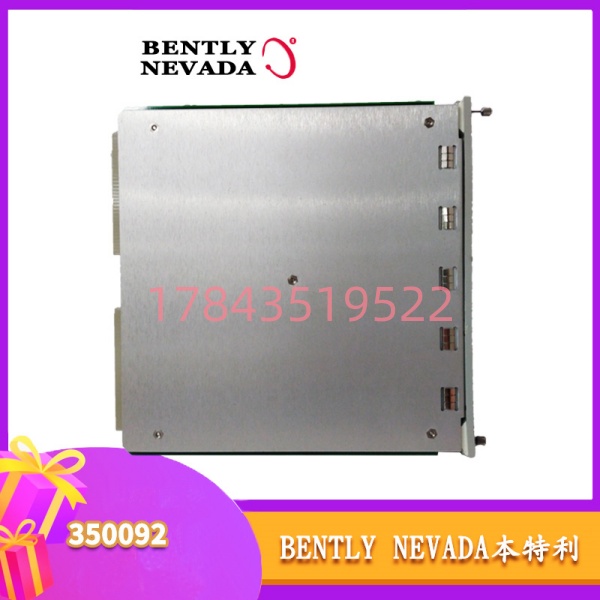

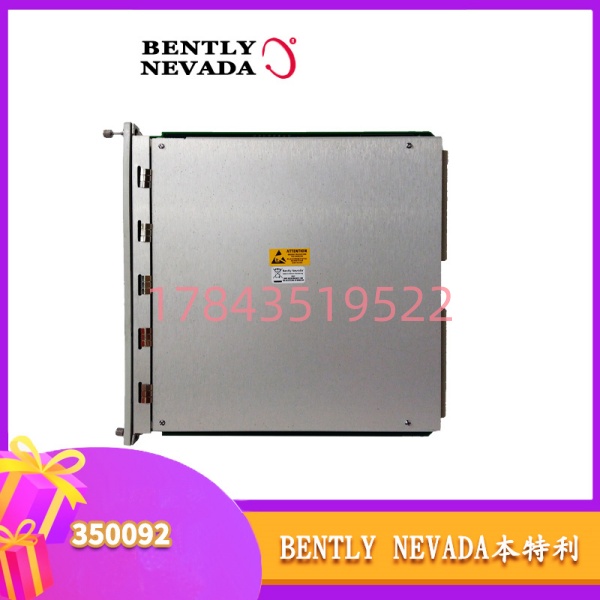

本特利 3500/92 是 3500 状态监测系统的核心通讯接口模块，负责将机架内振动、位移、转速等所有监测数据，实时上传至 DCS、PLC 或 SCADA 等上位控制系统。它同时提供以太网和串行通讯接口，支持标准 Modbus 协议，解决了 3500 保护系统与工厂管理网络的数据互通难题。该模块支持自定义 Modbus 寄存器映射，可灵活对接各类控制系统，并支持冗余配置，确保关键机组数据传输不间断。广泛应用于石化、电力等行业，作为机械保护系统与过程控制系统的桥梁，实现设备状态的集中监控与管理。
应用场景与行业案例
一、工程痛点描述
大型旋转机组（如汽轮机、压缩机）的 3500 监测系统自成闭环，振动、温度等关键数据无法自动传入 DCS。工程师需往返于机旁盘和中控室，数据滞后易导致故障延误；传统硬接线方式成本高、点位有限、扩展性差。3500/92 正是打通这一数据壁垒的关键。
二、典型应用场景
- 石油化工 – 大型旋转机组群用于炼油厂、乙烯装置的透平压缩机组。将 3500 系统的轴振、轴位移、瓦温等数据，通过 Modbus TCP 接入 DCS，实现中控室集中监控与历史趋势记录。
- 电力行业 – 汽轮发电机组 TSI 系统电厂汽轮机监测仪表（TSI）系统标配。将 3500 框架的所有保护信号与状态数据上传至 SIS（厂级监控信息系统），为机组性能计算、故障诊断提供数据源。
- 冶金行业 – 高炉鼓风机 / 制氧机组钢铁厂高粉尘、强电磁环境。3500/92 的工业级设计保障稳定通讯，将风机振动、油温等关键参数送至 PLC，参与机组联锁保护。
- 油气长输 – 远程站场压缩机无人值守的长输管线压气站。通过 3500/92 的以太网接口，将压缩机状态数据传回调度中心，实现远程诊断与预测性维护。
- 制药 / 造纸 – 高速传动设备满足 GMP 规范的无菌车间或造纸机传动链。实现 3500 监测数据与生产线 SCADA 系统的无缝集成，满足质量追溯与审计要求。
三、真实案例
某大型化肥厂合成氨装置，一台核心原料气压缩机的 3500 系统原通过硬接线向 DCS 传输报警信号，无实时数值。一次机组轻微喘振，DCS 只收到报警，但看不到振动趋势，无法判断根源。运维团队更换并启用 3500/92 模块后，所有振动、位移数据实时接入 DCS。两周后，系统通过趋势分析提前发现轴承异常，计划停机更换，避免了非计划停车（损失约 200 万 / 天）。此后，全厂所有关键机组均完成通讯改造。
【SOP 质量透明化】（本特利 3500/92 专用）
- 入库验收检测核验原厂序列号与防伪标签；检查 PCB 板、端子无氧化、无维修痕迹；核对标签型号（136180-01）与固件版本。
- 上机功能测试在本特利 3500/05 机架 + 3500/15 冗余电源环境测试：
- 通电自检，PASS、TX/RX 指示灯正常
- 以太网连接测试，配置 IP，验证 Modbus TCP 通讯
- 串口 RS485 测试，验证 Modbus RTU 数据收发
- 连接 3500 框架配置软件，读取机架信息
- 连续 24 小时运行，测试通讯稳定性与丢包率提供完整测试报告与通讯日志截图。
- 电气参数测试使用 Fluke 115 万用表检测供电电压、纹波；绝缘电阻测试 >10 MΩ；检查接地回路完整性。
- 固件 / 配置验证读取并记录固件版本（常用 V5.0、V6.1）；备份网络参数、串口波特率、Modbus 映射表。
- 最终质检与包装质检员签字确认；防静电袋真空密封；外层气泡膜 + 硬纸箱；贴附 QC 合格标签（含测试日期）。
【技术避坑指南】（本特利 3500/92）
❗ Modbus 寄存器映射错误
- 问题：新模块寄存器地址与原程序不符，导致 DCS 显示乱码或无数据
- 避坑：导出旧模块配置文件；新模块严格导入或手动核对映射表；不要默认出厂配置
- 案例：某项目直接替换，未导配置，DCS 显示所有振动值为 “0”，查为寄存器偏移量错误。
❗ 网络 / 串口参数不匹配
- 问题：IP 地址、子网掩码、波特率、奇偶校验设错，导致通讯中断
- 避坑：拍照记录旧参数！新模块上电前先通过软件配置一致；同一网络避免 IP 冲突
- 提醒：串口通讯 90% 故障是波特率 / 校验位错误，务必先查这两项。
❗ 单网关无冗余，单点故障
- 问题：关键机组仅配置单网关，模块故障导致全厂数据断连
- 避坑：关键机组必须配置双 3500/92 冗余；定期切换测试，确保无扰切换
- 数据：无冗余配置时，数据中断风险是冗余模式的 10 倍以上。
❗ 固件版本兼容性问题
- 问题：新模块固件过新，与老版本 3500 框架（如 V4.0）不兼容
- 避坑：确认框架系统版本；采购时指定兼容固件（如 V5.xx）；必要时供应商降级
- 警示：高版本固件无法在老框架上运行，会导致模块无法识别。
❗ 电磁干扰（EMI）导致通讯丢包
- 问题：通讯线缆与动力线并行，强干扰导致数据错误、连接不稳定
- 避坑：以太网用屏蔽双绞线（STP），单端接地；串口线远离高压电缆；机柜内合理布线
- 教训：某电厂通讯时断时续，查为网线与 6kV 电缆并行，重新布线后恢复。
