描述
产品详情

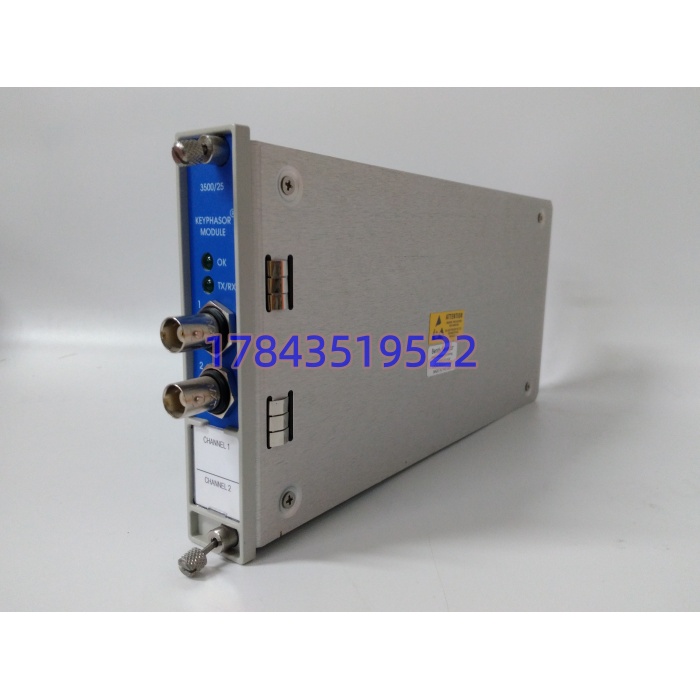

・型号：3500/25・品牌：Bently Nevada 本特利・系列：3500 旋转机械保护监测系统
规格参数
- 模块尺寸：半高型，适配 3500 标准机架插槽
- 通道配置：2 路独立键相输入通道
- 兼容传感器：电涡流探头、磁阻式 MPU 转速探头
- 输入信号范围：非隔离版本 + 0.8V ~ -21.0V；隔离版本 + 5V ~ -11V

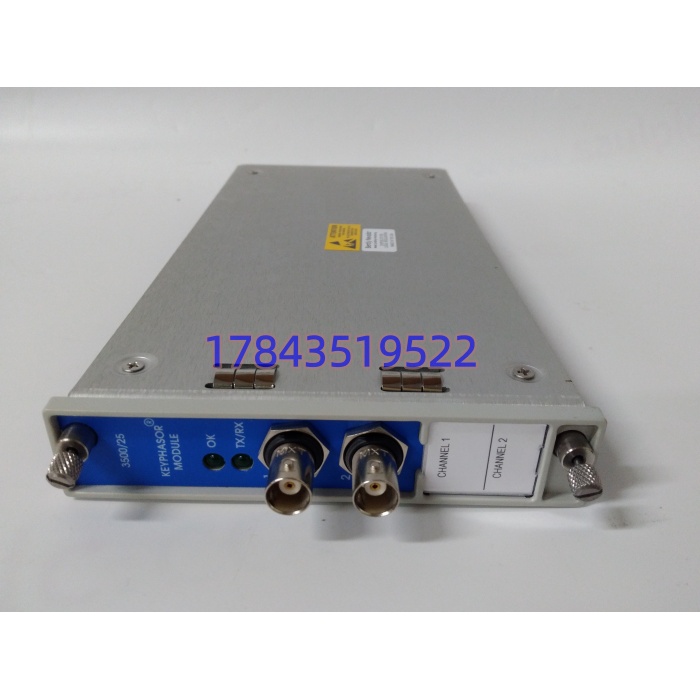

- 面板接口：两路 BNC 信号输入，内置缓冲键相输出
- 典型功耗：3.2W
- 工作温度：0℃ ~ +65℃
- 存储温度：-40℃ ~ +85℃
- 湿度条件：5%～95% RH，无冷凝
- 面板指示灯：OK 运行灯、TX/RX 通讯状态灯
- 安装方式：3500 机架插槽直插
- 合规标准：API 670 旋转机械保护规范
- 识别部件号：125792-01（硬件基底编号）
- 架构上限：单机架最多可安装 2 块，合计支持 4 路键相信号
产品介绍
（随机切入策略：F 历史生命周期验证）早期大量运维人员只关注振动、位移测点，常常低估键相模块故障带来的连锁影响。3500/25 输出的键相脉冲，是 1X 振动幅值、相位分析、启停机图谱采集的基准源，没有有效键相信号，系统无法完成矢量振动诊断。严格来说，模块区分隔离 / 非隔离硬件版本，两者无法直接互换。根据贝克休斯生命周期公告，3500 平台持续供货，但完整后缀选型繁多，错选版本会出现信号阈值不匹配。存量机组备件采购务必核对完整订货后缀，不要仅简写 3500/25 下单。
应用场景与库存策略
键相模块失效不会直接触发机组跳闸，但振动相位、转速趋势全部丢失，故障诊断能力直接丧失，属于高风险隐性故障；原厂全新货标准交期 8～14 周，紧急空运成本高昂。
- 火电自备电厂汽轮发电机组：轴系振动相位采集、转速监测；单台机组建议预留 1 块备件，多机组厂区搭建共享备件库。
- 炼化装置合成气压缩机、蒸汽透平状态监测；机组少于 3 台，优先选择服务商寄售代管，降低自有资金占用。
- 油气长输管线燃驱压缩机组振动保护；同步建立传感器、键相模块老化台账，规划大修更换周期。
真实案例：某煤化工透平压缩机组，3500/25 通道电路老化，键相信号间歇性丢失。振动测点数值能够正常显示，但 1X 相位数据频繁消失，设备故障分析无法开展。厂区无备用模块，等待现货 12 天，这段时间机组无法开展振动趋势诊断。事后设备部将该型号纳入 B 级关键备件，维持最低安全库存。
