产品深度介绍
本特利 3500/25 是 3500 机械保护系统的增强型键相器模块，半高尺寸设计，双通道输入，用于为机架内监测模块提供键相位信号。适配电涡流探头或电磁式传感器，可精确捕捉转轴相位标记，是汽轮机、发电机、压缩机等旋转机械 TSI 系统的核心信号单元。
该模块兼容 3500 全系列机架，支持最多 4 路键相信号（配对模式可达 8 路），具备强抗干扰与故障自诊断能力，可在 – 40°C~70°C 宽温环境稳定运行，广泛应用于电力、石化、冶金等关键设备的状态监测与保护。

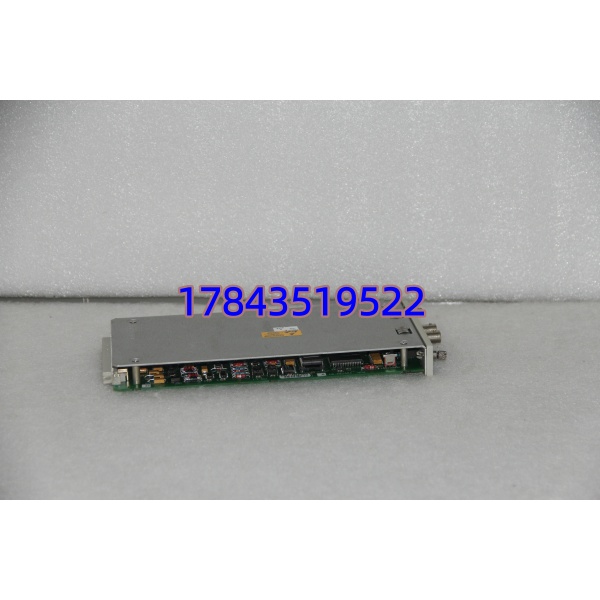

3500@25
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 型号 | 3500/25 (部件号 149369-01/125800-01) |
| 通道数 | 2 通道（键相输入） |
| 适配传感器 | 电涡流探头、电磁式拾音器 |
| 输入信号范围 | +0.8V ~ -21.0V（非隔离） |
| 功耗 | 典型 3.2W |
| 工作电压 | -24V DC，每通道最大 40mA |
| 工作温度 | -40°C ~ 70°C |
| 尺寸 | 半高型（适配 3500 标准机架） |
| 重量 | 约 0.8 kg |

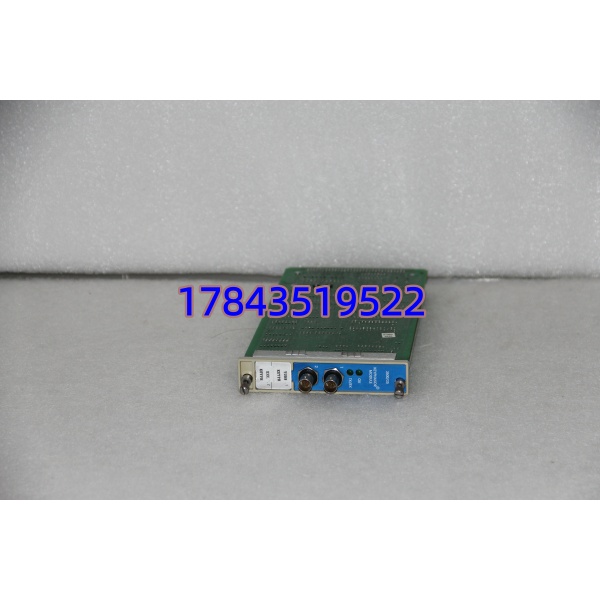

3500@25
安装与接线指南
阶段一：准备工作（10 分钟）
⚠️ 安全第一
- 确认机组停机、断电，挂牌警示
- 释放机架静电，佩戴防静电手环
- 准备工具：十字螺丝刀、万用表、标签纸、手机（拍照）
备份与记录
- 拍照记录机架槽位号、相邻模块型号
- 标记原模块接线端子（传感器线、电源线）
阶段二：拆卸旧模块（15 分钟）
- 松开模块面板固定螺丝，拔出前面板
- 按标签逐一断开传感器信号线、背板电源线
- 按压模块两侧卡扣，垂直向外拔出模块
- 检查背板连接器针脚，清理灰尘或氧化层
阶段三：安装新模块（15 分钟）
- 核对型号为 3500/25，外观无破损、防静电袋完好
- 对准机架槽位，垂直插入模块，听到 “咔哒” 声即卡扣到位
- 按原标签恢复接线：传感器信号接 CH1/CH2，-24V 电源接背板端子
- 拧紧面板螺丝，检查模块与机架贴合无倾斜
阶段四：上电测试（20 分钟）
- 上电前测量 – 24V DC 电源，确认无短路（阻值 > 10kΩ）
- 机架上电，观察模块指示灯：PWR 绿灯常亮、无 FAULT 红灯报警
- 连接 3500 组态软件，扫描识别模块，核对固件版本
- 模拟传感器信号输入，检查相位信号输出正常
- 连续运行 30 分钟无报警，记录序列号与安装信息

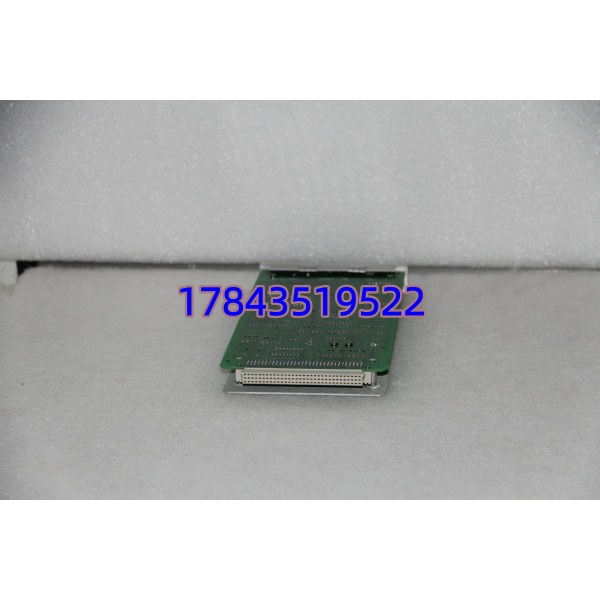

3500@25
常见问题解答（FAQ）
Q1: 3500/25 的作用是什么？必须配置吗？
A: 它是相位基准模块，为振动、偏心、转速监测提供同步相位信号。汽轮机、压缩机等旋转机械 TSI 系统必须配置，否则无法实现精确相位分析与故障诊断。
Q2: 3500/25 支持热插拔吗？更换需要停机吗？
A: 支持热插拔，理论上可在线更换。但建议停机操作：避免插拔时电压冲击导致背板短路，或信号波动触发机组联锁停机。
Q3: 3500/25 和老款 125792-01 有什么区别？能替换吗？
A: 3500/25（149369-01）是升级版，信号处理能力更强、抗干扰性更好，完全兼容替换老款 125792-01，直接安装即用，无需修改组态。
Q4: 模块质保多久？传感器接线有极性要求吗？
A: 提供12 个月质保（非人为损坏）。传感器接线有极性：电涡流探头的正 / 负、屏蔽层需按手册单端接地，接反会导致无信号或读数漂移。
Q5: 如何确认是全新原装而非翻新件？
A: 三点验证：①提供原厂未拆封防静电袋、装箱单；②提供序列号，可在本特利官网查询出厂日期；③支持上机全功能测试，提供报告与视频，无维修痕迹。
