描述

关键技术规格

产品深度介绍

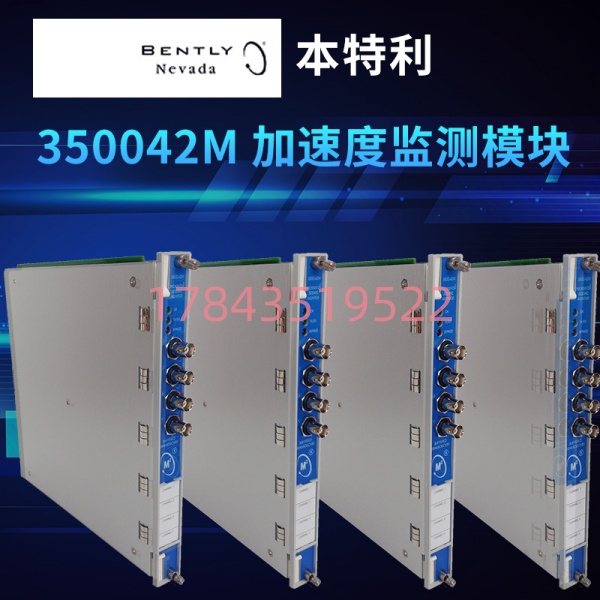

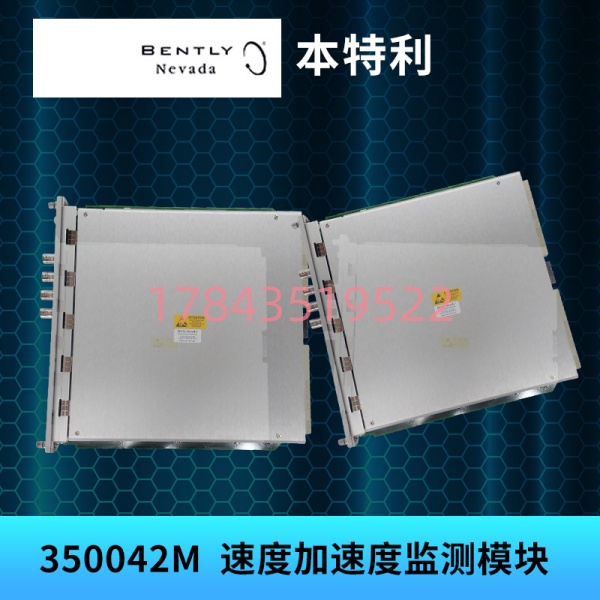

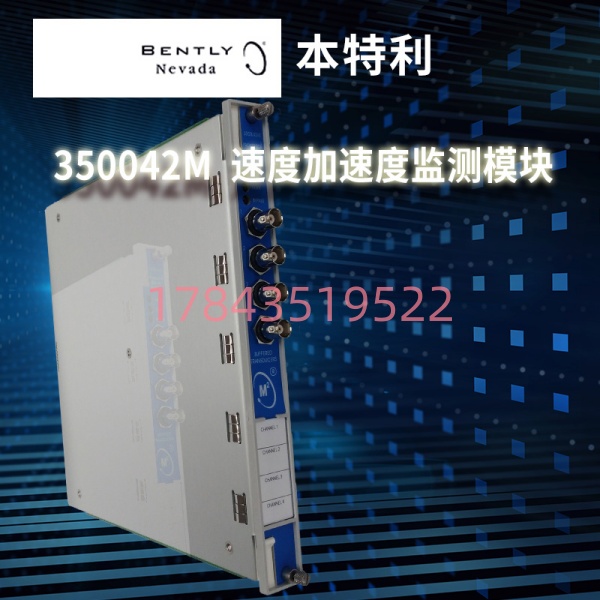

本特利3500/42M是美国Bently Nevada公司（现属艾默生）3500机械保护系统的核心监测模块。江湖上常把它叫“四通道卡”或者“Prox卡”。它的活儿很纯粹——盯着汽轮机、压缩机、风机这些大家伙的“心跳”和“关节”。模块接收来自电涡流探头（3300 XL系列）经前置器调理后的-2~-18VDC信号，或者速度/加速度传感器的信号，通过算法提取出振动幅值、轴向位移、差胀等关键参数，和设定的报警值比较，一旦超限就触发报警或跳机。

3500/42M是3500/42的增强版本，型号里的“M”代表Modified或Enhanced。说几个它能打的地方：

第一，四通道独立，功能灵活配置。一块卡四个通道，可以成对编程——通道1和2做一个功能（比如X向振动），通道3和4做另一个功能（比如Y向振动或者轴向位移）。一个萝卜一个坑，互不干扰。

第二，支持多种传感器类型。电涡流位移传感器（3300/3300 XL系列）测轴振动和位移、Velomitor速度传感器测机壳振动、加速度计测轴承座加速度，全都能接。一块卡通吃，不用换卡。

第三，灵敏度可编程，覆盖不同量程。径向振动可以选3.94 mV/μm（100 mV/mil）或7.87 mV/μm（200 mV/mil）。差胀选0.394 mV/mm或0.787 mV/mm。速度选20、5.8、4 mV/(mm/s)pk三档。采购备件时不用纠结“量程对不对”，上机后软件配就行。

第四，API 670兼容报警逻辑。工业标准要求的是——Alert（预警）和Danger（危险）两级报警，带延时和抑制功能。3500/42M支持自适应阈值（根据转速变化自动调整报警值），还能做通道间互锁（比如键相信号无效时自动抑制振动监测）。这个级别的东西，电厂、石化院的仪表工程师都认。

第五，热插拔，在线更换。3500框架支持带电插拔，换模块不用停机。对于连续生产的装置，这个功能是刚需——不可能为了换一块监测卡把汽轮机停下来。

⚠️ 关于型号的说明：3500/42M有多种标识方式——基础型号是3500/42M，具体版本有140734-02、176449-02、176449-01等。还有带I/O模块后缀的完整型号，如3500/42-01-00（内部端子）、3500/42-02-00（外部端子）、3500/42-04-00（带安全栅）等。采购时建议提供完整后缀，确保I/O模块类型匹配。

⚠️ 关于I/O模块类型的澄清：3500/42M监测器本身是通用的，但配套的I/O模块（端子板）有不同型号，取决于现场是否需要安全栅、是否需要外部接线端子。常见的有：

• 01/02：标准位移/速度加速度I/O（内部/外部端子）
• 04/05/06：带本安安全栅（适合危险区域）
• 07/08：轴绝对振动专用
• 09/10：位移/速度计专用

采购时务必核对原系统的I/O模块型号，否则可能装不上或者功能不全。

应用场景与行业案例

现场最头疼的问题

做过状态监测维护的人都知道，3500系统最烦人的不是模块坏了，而是“误报”和“换上去不工作”。比如DCS上突然蹦出“振动高报警”，现场用便携测振仪打出来却是正常的。排查一圈——可能是前置器供电问题、可能是电缆屏蔽没接好、可能是模块通道灵敏度配置和传感器不匹配。

还有一个常见坑：换上去的新模块和老模块的固件版本不一致。3500/42M和3500/42（老版本）在信号处理算法上有差异，混插可能导致报警逻辑异常。另一个是I/O模块不匹配——买了3500/42M模块，但忘了配对应的I/O端子板（128229-01或128240-01），装上去发现接口对不上。

3500/42M的优势在于：通道成对编程，配置灵活；支持多种传感器输入，一块卡能顶多种用途；热插拔设计让更换变得简单；3500 Rack Configuration Software统一配置，参数可导出备份。

替换前必须做的事：

1. 用3500框架组态软件读取原模块的配置（通道功能、灵敏度、报警阈值）
2. 确认配套I/O模块型号（内部端子还是外部端子，是否带安全栅）
3. 核对传感器类型和灵敏度设置是否匹配
4. 更换前记录模块在框架中的槽位号
5. 如果是冗余配置，确认主备模块的固件版本一致

典型应用场景

1. 火力发电厂 – 汽轮发电机组振动监测
一台300MW或600MW机组，高中压缸、低压缸、发电机前后轴承，每个轴承位装X/Y两个方向的电涡流探头，监测轴振动。3500/42M的四个通道正好覆盖一个轴承的X/Y向振动、轴向位移、键相（或差胀）。汽轮机保护系统（ETS）根据3500/42M的报警输出，在振动超限时触发跳机。

2. 石油化工 – 离心压缩机状态监测
炼油厂催化裂化装置的主风机、加氢装置的循环氢压缩机，转速高、价值高、停车损失大。压缩机两端轴承的径向振动和推力轴承的轴向位移，全部进3500/42M。API 670标准要求的报警逻辑（Alert/Danger两级，带延时），3500/42M全支持。

3. 天然气管道 – 压缩机组监测
长输管道的燃驱或电驱压缩机组，安装在偏远场站，无人值守。3500/42M实时监测机组振动和位移，通过3500/92通信模块把数据传到SCADA系统。振动趋势异常时，运维人员提前安排检修，避免非计划停机。

4. 冶金 – 大型风机/轧机监测
钢厂的高炉鼓风机、烧结主抽风机，设备大、连续运行时间长。轴承磨损或转子不平衡，早期通过振动监测能发现。3500/42M的4-20mA记录仪输出接DCS，操作员在中控室就能看到振动趋势。

5. 海上平台 – 燃气轮机/压缩机监测
海洋平台的燃气轮发电机组、注气压缩机，空间狭小、维护困难。3500/42M搭配本安型安全栅（I/O模块型号04/05/06），满足危险区域的防爆要求。

真实案例

案例：华北某电厂的紧急抢修

去年12月，我一个老客户——某火电厂的汽机专工老赵——凌晨2点打电话过来。

老赵说：“#2机组的#3轴承振动值突然变成0了。DCS上显示0μm，但现场用便携测振仪打出来是45μm。值长不敢继续带负荷了。”

我问：“是哪个通道？3500/42M的第几通道？”

老赵说：“通道2，X向振动。通道1（Y向）正常。我怀疑是模块通道坏了，或者是前置器供电没了。”

排查步骤：先测前置器的输出电压（正常应为-10VDC左右），有信号。说明传感器和前置器没问题。再测3500/42M缓冲输出接口（前面板同轴接头），也没信号。判断是模块内部通道故障。

仓库里有一块3500/42M备件（140734-02）。换之前，老赵做了三件事：

1. 用3500组态软件把原模块的配置导出（通道灵敏度、报警阈值）
2. 拍照记录I/O模块的型号（128229-01内部端子）
3. 确认新模块固件版本和原模块一致

换卡过程——3500框架支持热插拔，旧模块拔出，新模块插入，通电自检，OK灯亮。导入配置后，通道2恢复正常，DCS显示45μm，和便携测振仪对上了。

老赵事后说：“3500/42M这种卡，备件库必须得有。凌晨2点出问题，没有备件就只能降负荷等天亮，损失几十万。”

一点实在话

换3500/42M有四点最容易翻车：

第一，I/O模块匹配。3500/42M监测器本身不带接线端子，必须配合I/O模块（端子板）使用。常见的有128229-01（内部端子）、128240-01（外部端子）、138700-01（轴绝对振动外部端子）。换卡时确认原系统用的是哪种，别只买监测器不买端子板。

第二，灵敏度配置。不同的传感器需要不同的灵敏度设置（3.94 vs 7.87 mV/μm）。换卡前在组态软件里读一下原配置，新卡上机后重新设置。

第三，通道成对编程。3500/42M的通道是成对编程的——通道1和2做同一功能，通道3和4做另一功能。如果你只换卡不导配置，新卡默认配置可能和原系统不匹配。

第四，报警延迟设置。API 670标准要求报警信号要有延迟（避免瞬时干扰误报）。换完卡后检查一下报警延迟时间是否和原来一致，否则可能出现“不该跳的时候跳了”。

第五，前置器供电。3500/42M为电涡流前置器提供-24VDC供电。换卡后用万用表测一下前置器供电电压，确保在-24V±5%范围内。
