描述
产品详情

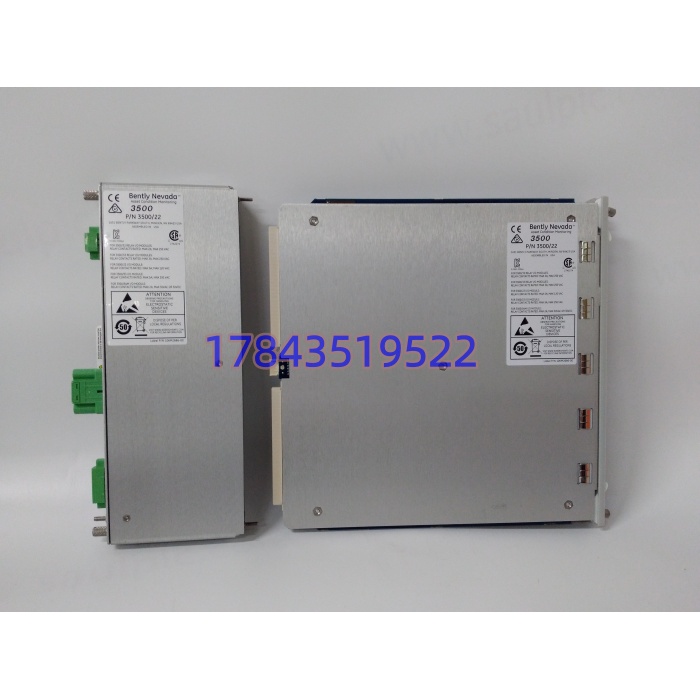

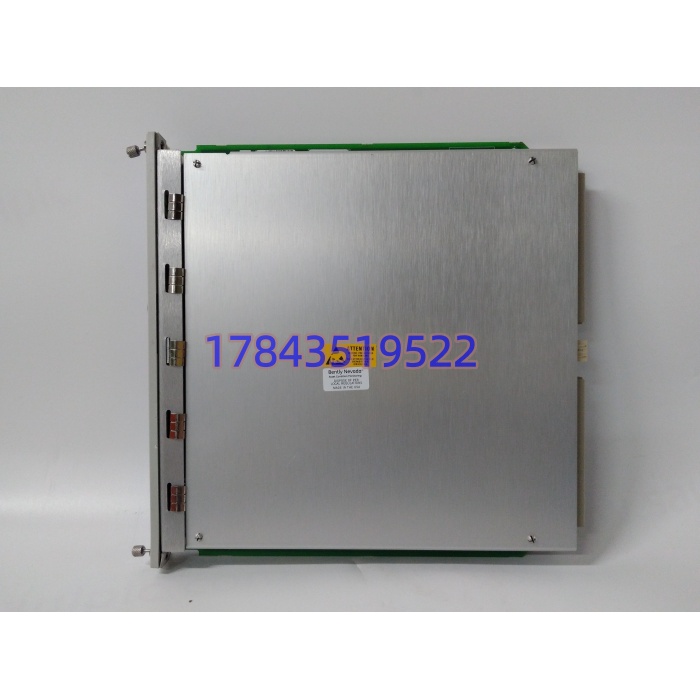

・型号：3500/22M・品牌：Bently Nevada（贝克休斯）・系列：3500 机械保护监测系统
规格参数
| 参数项目 | 参数信息 |
|---|---|
| 官方名称 | Transient Data Interface（TDI）瞬态数据接口 |
| 标准安装位置 | 机架 1 号插槽，紧邻电源模块 |
| 适配卡件 | 3500/40M、3500/42M 等 M 系列监测模块 |

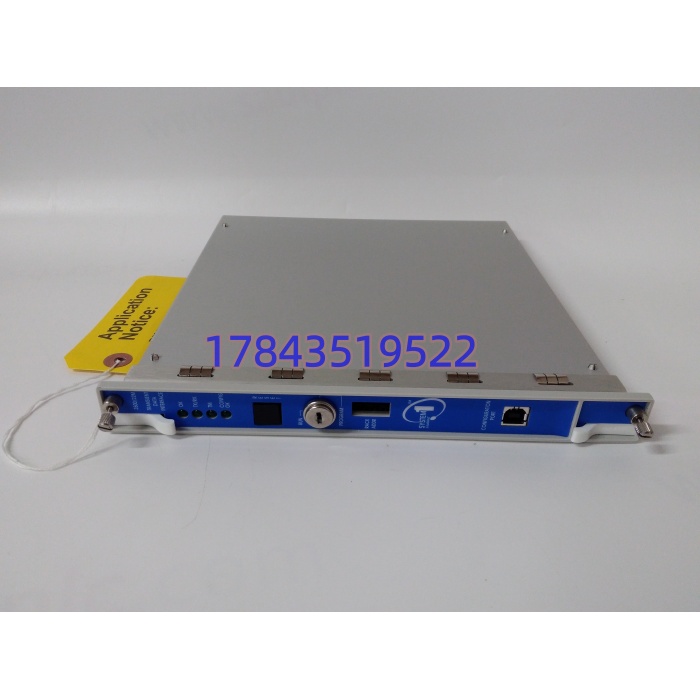

| 前面板接口 | 10/100M 自适应 RJ45 以太网、USB-B 配置接口、DB9 串口 |
| 内置功能 | 替代 3500/20 RIM 机架接口，支持动态波形、稳态参数采集 |
| 机架供电 | 背板 24VDC 供电，典型功耗 7.7W |
| 工作温度 | 0℃～65℃，控制柜内无凝露、低振动环境 |
| 存储温度 | -40℃～+85℃ |
| 合规标准 | 满足 API670，CE、Class I Div.2 防爆认证 |
| 热插拔特性 | 支持机架带电热更换 |
| 生命周期 | 原厂正式停产，Last-time-buy 窗口期关闭，货源仅存量库存、拆机备件 |
| 配套软件 | 3500 组态软件、System1 设备诊断平台 |
产品介绍
（切入策略：A 场景痛点）现场运维很容易混淆 3500/20 RIM 与 3500/22M。不少项目直接用 3500/20 上机替换，结果无法采集振动瞬态波形，System1 只能读取静态数值，机组故障缺少图谱数据支撑，事故溯源难度大幅上升。严格来说，该模块不属于保护联锁通路。模块故障不会造成机组振动保护跳闸，但会直接切断波形采集、上位通讯链路，运维人员失去故障诊断关键数据。机柜常年电磁干扰、温差循环，网口收发芯片、内部存储单元是高发故障点位。储备同型号备件，能够保障故障图谱持续采集，同时推迟整套 3500 监测系统技改投入。
应用场景与库存策略
汽轮机组、大型压缩机依靠 System1 做振动趋势分析与故障预判。一旦 3500/22M 失效，振动波形数据全部中断，只能依靠静态报警，轴承、转子早期故障很难提前识别。原厂停产后流通货源持续收紧，紧急寻货周期普遍 20～45 天，关键机组难以长期缺失在线诊断能力。
- 热电厂汽轮发电机组 3500 监测机架；单台机组建议常备 1 块冷备件。
- 炼化加氢、重整装置离心压缩机状态监测；高危连续工况，不建议零库存。
- 长输管线压气站透平监测系统；多个站点可搭建区域备件共享池控制资金占用。
- 钢厂制氧机、大型鼓风机存量 3500 系统；预算有限优先选用经过组网通电测试拆机货源。
真实案例：某自备电厂汽轮机组 3500/22M 以太网通道损坏，System1 无法接收振动波形。仓库无备用模块，流通市场寻货耗时 26 天。这段时间多次出现振动异常波动，运维缺少频谱、轴心轨迹数据，无法区分是轴承磨损还是气流激振。后续设备管理部门将型号划入 B 类重点备件，长期保有 1 块测试合格库存。
