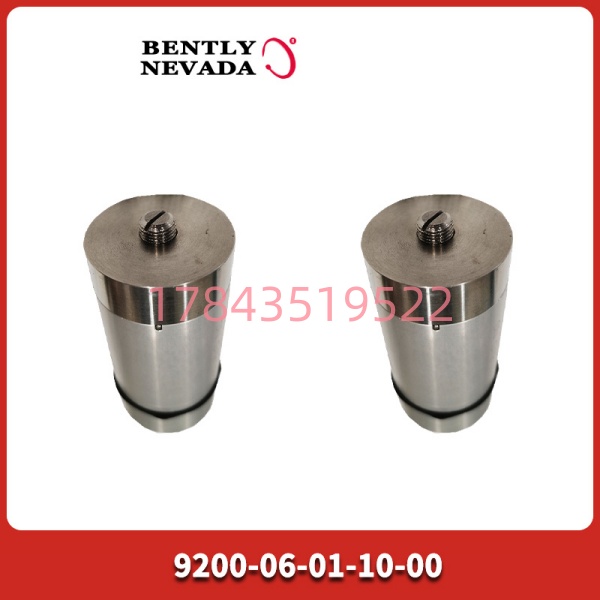

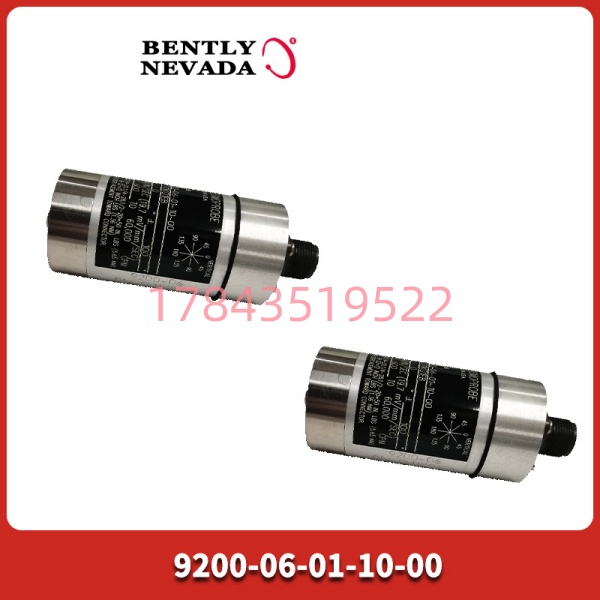

Bently Nevada 9200-06-01-10-00 | 两线制地震式探头 M10×1安装

描述

关键技术规格

产品深度介绍

本特利9200-06-01-10-00是美国本特利（Bently Nevada，现属GE）旗下Seismoprobe®系列的一款两线制振动速度传感器。它的活儿很纯粹——盯着旋转机械的“心跳”。当汽轮机、压缩机、风机、泵这些设备的轴承箱或机壳发生振动时，这只探头会输出一个与振动速度成正比的电压信号，送到监测器（如3500/42模块）里做报警、跳机判断。

说几个这块探头能打的地方：

第一，动线圈技术，无源测量。这玩意儿不用外部供电——线圈在磁场里运动，自己发电。振动越大，输出信号越强。这个设计有两个好处：一是便携测量方便，拎着就走；二是没有电子元件，不容易坏。

第二，对冲击和脉冲励磁不敏感。现场设备启停时的冲击、管道锤击、阀门快关的脉冲，普通传感器可能误报，但这个动线圈设计对这些东西不感冒。数据稳，误报少。

第三，抗腐蚀壳体，不用额外保护。壳体是阳极氧化铝，在化工厂、海上平台这种腐蚀性环境里，不需要再套防护罩。安装简单，维护省事。

第四，宽温工作-29°C ~ +121°C。北方冬天室外机柜、汽轮机本体附近的高温环境，都能扛住。汽轮机轴承箱表面温度经常过100°C，这探头直接贴上去没问题。

第五，支持长距离传输，最远305米。探头装在设备上，监测器放在控制室，中间拉300米电缆，信号不衰减。电厂、化工厂这种大厂区，不需要在设备旁边放机柜。

⚠️ 型号编码解读：本特利9200系列采用9200-AXX-BXX-CXX-DXX编码规则：

• 06 = 安装角度0°±100°，最小工作频率10Hz（600cpm）

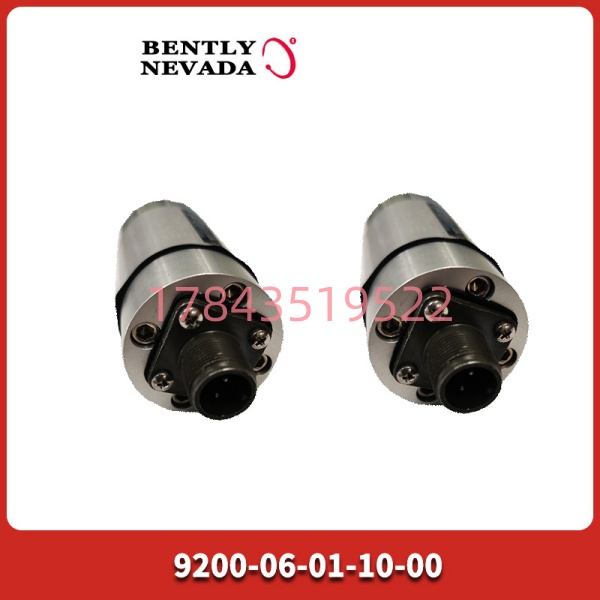

• 01 = 连接器：顶部安装，无一体式电缆
• 10 = 安装底座：圆形底座，M10×1螺柱
• 00 = 无需特殊机构认证

⚠️ 重要澄清：市面上部分资料将9200-06-01-10-00描述为“电涡流位移传感器”或“3300 XL系列近探头系统”，这是错误的。9200系列是动线圈式速度传感器，测量的是振动速度（mm/s）；而3300系列是电涡流位移传感器，测量的是轴相对位移（μm）。两者原理不同、输出不同、应用场景不同，不能混淆。

应用场景与行业案例

现场最头疼的问题

做过状态监测的人都知道，振动探头出问题最烦人的不是探头坏了，而是“测不准”或者“乱报”。比如DCS上显示振动值在跳，但现场用便携测振仪打出来是稳的。排查一圈——可能是探头安装角度不对、可能是电缆屏蔽没接好、可能是探头选型时频率范围没对上设备的转速。

另一个常见坑：换上去的探头和老探头灵敏度不一致。20mV/mm/s是标准灵敏度，但市场上有些替代品灵敏度是4mV/mm/s或30mV/mm/s，装上去之后监测器的量程配置不匹配，显示的振动值差了好几倍。

9200-06-01-10-00这块探头的优势是：动线圈设计对安装角度不敏感（±100°范围内都能用）；灵敏度20mV/mm/s是行业标准，和本特利3500/42模块、1900/65变送器完全匹配；M10×1螺纹是标准接口，拆装方便。

替换前必须做的事：

1. 确认原探头的型号编码，特别是安装角度和灵敏度
2. 检查电缆是否完好（9571型双芯屏蔽线，屏蔽层在监测器侧单端接地）
3. 安装前用万用表测探头直流电阻（动线圈探头通常在几百欧姆量级）
4. 确认监测器的输入量程配置（是否匹配20mV/mm/s灵敏度）

典型应用场景

1. 火力发电厂 – 汽轮机轴承振动监测
汽轮机的#1~#4轴承，每个轴承装1-2只速度探头，监测轴承座的绝对振动。振动超限触发报警或跳机。9200的工作温度范围-29~121°C，能覆盖汽轮机本体附近的高温环境。

2. 石油化工 – 压缩机/风机状态监测
炼油厂的催化裂化主风机、加氢循环氢压缩机，这类大型旋转机械的机壳振动监测。化工厂环境腐蚀性强，9200的阳极氧化铝壳体不需要额外防护。

3. 泵站 – 大型水泵振动监测
自来水厂、污水厂的大型水泵，电机和泵体的轴承振动监测。连续运行设备，停机损失大，提前预警能安排计划检修。

4. 钢铁冶金 – 风机/除尘设备
钢厂的高炉鼓风机、除尘风机，设备大、转速低（600-1500rpm）。9200的最小工作频率10Hz（600cpm），能覆盖低速设备。

5. 水泥建材 – 磨机/选粉机
水泥厂的大型球磨机、立磨、辊压机，振动大、冲击大。动线圈探头对冲击不敏感，数据稳定，不容易误报。

真实案例

案例：华北某火电厂的紧急抢修

去年10月，我一个老客户——某火电厂的汽机专工老孙——周五下午打电话过来。

老孙说：“我们#2机组的#3轴承振动值突然变大了，DCS上从50μm跳到了120μm，差一点就到跳机值了。值长紧张得不行。”

我问：“你确认是真实的振动变大还是探头故障？”

老孙说：“用便携测振仪在轴承座同一位置打了一下，只有55μm。肯定是探头或者线路的问题。”

排查下来，是9200探头的信号线在接头处断了。仓库里有一块同型号的备件。

老孙换之前，我做了一个提醒：“你检查一下新探头的灵敏度标签，确认是20mV/mm/s。装上去之后，用信号发生器给监测器注入标准信号，校验一下量程。”

老孙照着做了。换探头、接线、校验，整个过程1小时。DCS上显示的振动值和便携测振仪对上了。

老孙事后说：“振动探头这东西，平时看着不起眼，坏了是真要命。假信号到跳机值，谁也不敢赌。”

一点实在话

换本特利9200探头有四点最容易翻车：

第一，灵敏度匹配。9200系列的标准灵敏度是20mV/mm/s，但市面上有些是4mV/mm/s或30mV/mm/s的定制版本。换之前核对原探头标签上的灵敏度数值，不匹配的话监测器读数会差好几倍。

第二，安装角度。06代码的安装角度是0°±100°，也就是说探头可以从水平方向往上或往下偏100°。但如果你原系统用的是01代码（±2.5°垂直方向），换06代码上去，测量方向不对，读数会偏低。换之前核对原探头型号的A代码。

第三，电缆接地。9571型双芯屏蔽电缆，屏蔽层必须在监测器侧单端接地。两头都接地会产生地环流，干扰信号。很多现场振动值跳变的原因就是这个。

第四，接头防护。顶部安装的连接器暴露在外，潮湿环境下容易进水腐蚀。装完后用自粘胶带或热缩管把接头包一下，能多用好几年。
