描述
产品深度介绍
本特利 3500/53 是 3500 系统专用的三通道电子超速检测模块，专为汽轮机、压缩机、风机等旋转机械设计，满足 API670/612 超速保护标准。模块接收涡流传感器或磁电传感器信号，实时监测转速，超速时触发报警或停机，支持 2/2 或 2/3 表决逻辑（推荐 2/3），避免误动作。
它具备快速响应（＜100ms）、高可靠性与冗余设计，需搭配 3500/05 框架及冗余电源使用。每个通道独立工作，单通道故障不影响整体保护功能，广泛应用于电力、石化、冶金等关键旋转设备的安全保护场景。

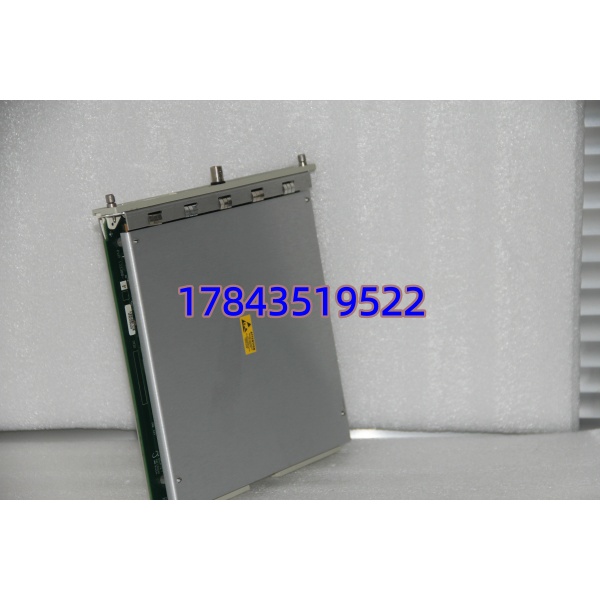

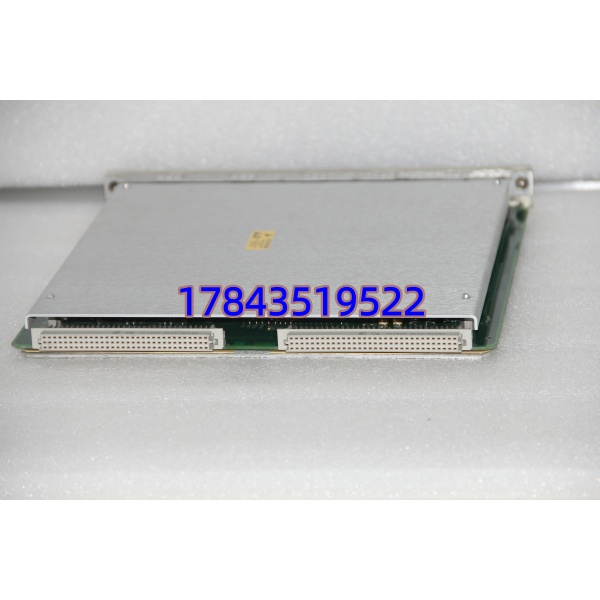

350053
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 通道数 | 3 通道（可配置 2/2 或 2/3 表决） |
| 输入信号 | 涡流传感器 / 磁电传感器，+10V ~ -24V |
| 输入阻抗 | 20 kΩ |
| 转速范围 | 0 ~ 20,000 RPM（可编程） |
| 响应时间 | ＜100 ms |
| 表决逻辑 | 2/2（双通道）、2/3（三通道，推荐） |
| 功耗 | 典型 8.0 W |
| 工作温度 | -30℃ ~ +65℃ |
| 存储温度 | -40℃ ~ +85℃ |
| 湿度 | 5%–95%（无凝露） |
| 认证 | API670、CSA/NRTL/C、ATEX/IECEx |
| 安装 | 3500/05 框架通用槽位，支持热插拔 |

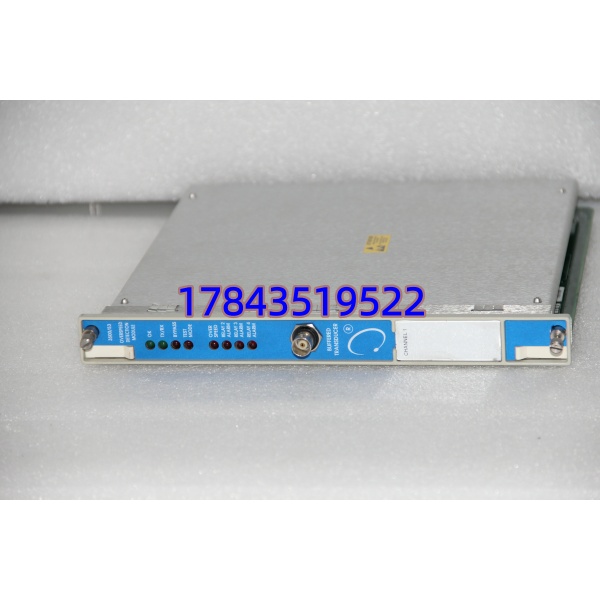

350053
质量检测流程
- 入库验收检测
- 来源追溯：核验原厂装箱单、序列号、报关单
- 防伪识别：官网查序列号，防伪标签完整
- 外观检查：无腐蚀、划痕、维修痕迹，外壳无老化
- 附件核对：说明书、合格证、保修卡齐全
- 上机功能测试
- 测试环境：本特利 3500/05 原装机架
- 通电自检：LED 状态正常，无报错
- 通道测试：3 路输入信号全量程模拟，精度 ±0.1%
- 超速测试：阈值触发准确，响应时间＜100ms
- 表决测试：2/3 逻辑验证，单通道故障不影响输出
- 生成 Test Report，附运行日志与数据曲线
- 电气参数测试
- 绝缘电阻：500V 摇表测试＞10MΩ
- 接地连续性：＜0.5Ω
- 输入信号：±10V~-24V 范围精准，无漂移
- 固件与配置验证
- 读取固件版本，适配 3500 系统 V4.0+
- 备份配置参数，存档 DIP 开关与跳线照片
- 最终质检与包装
- 质检员签字，贴 QC Passed 标签
- 防静电袋密封，气泡膜 + 加厚纸箱包装
- 附质检报告、合格证，全程可追溯
技术避坑指南
1. 传感器类型不匹配（高频翻车）
- 问题：涡流传感器与磁电传感器混用，导致无信号或误报警
- 避坑：
- 采购前确认现场传感器类型：3300/7200 系列涡流或磁电
- 模块组态时选择对应传感器类型，不可混用
- 案例：某电厂误接磁电传感器，模块无输入信号，排查 2 小时才发现类型错误
2. 表决逻辑配置错误
- 问题：三通道误用 2/2 逻辑，或双通道设 2/3 逻辑，导致保护失效
- 避坑：
- 3500/53 默认 2/3 表决（三通道），双通道选 2/2
- 组态时核对：三通道必须 2/3，避免单通道故障误停机
- 超速阈值设置：通常为额定转速的 110%~115%
3. 响应时间不足
- 问题：报警延时设置过长，超速时无法及时停机
- 避坑：
- 保护停机延时≤100ms，报警延时≤500ms
- 高速机组（＞10,000RPM）必须设最短延时
- 测试时用高速信号源验证响应时间，确保＜100ms
4. 未做冗余配置
- 问题：单模块运行，故障时无保护，引发设备损坏
- 避坑：
- 关键机组必须配置2 套 3500/53（冗余）
- 双模块分置不同机架槽位，独立供电
- 定期冗余切换测试，确保故障时无缝切换
