描述
关键技术规格
| 参数项 | 参数数值 |
|---|---|
| 完整型号 | 3500/22M，备件编号 138607-01 |
| 模块定位 | 机架首槽专用卡件，紧邻电源模块安装 |
| 供电输入 | 机架背板 24V DC，整机功耗 10.5 W |
| 通讯接口 | 前面板 RJ45 以太网（10Base-T/100Base-TX 自适应） |
| 配套软件 | 3500 组态软件、System1 设备故障诊断平台 |
| 采集能力 | 同步读取位移 / 振动 / 转速 / 温度全通道瞬态波形数据 |
| 机架地址 | 0~127 段可拨码设置，多机架分布式组网 |
| 继电器输出 | 机架综合故障 OK 继电器，5A@24Vdc 触点容量 |
| 工作温区 | -40 ℃ ~ +85 ℃，机柜无冷凝工况 |
| 防护标准 | IP20，室内防爆机柜可配套隔爆壳体使用 |
| 合规认证 | API 670 机械保护标准、IEC61000 工业电磁兼容 |
| 外形尺寸 | 241 mm × 24 mm × 99 mm（标准 3500 单宽卡件） |
| 整机重量 | 约 0.2 kg |
| 配套机架 | 3500/05、3500/14 全尺寸监测机架通用 |
产品深度介绍

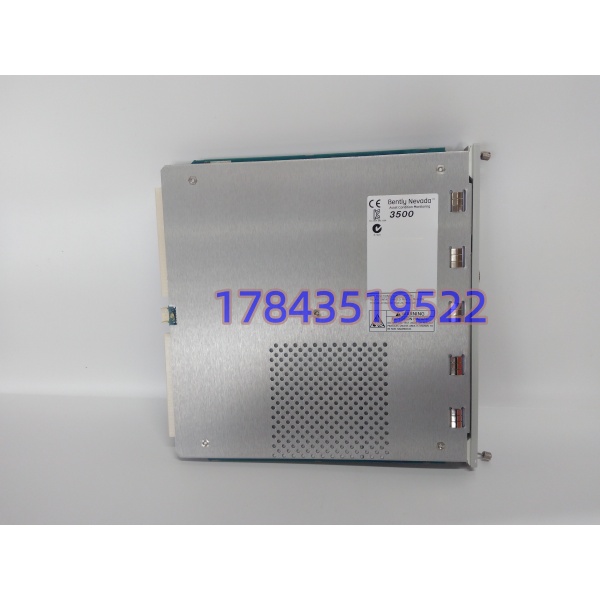

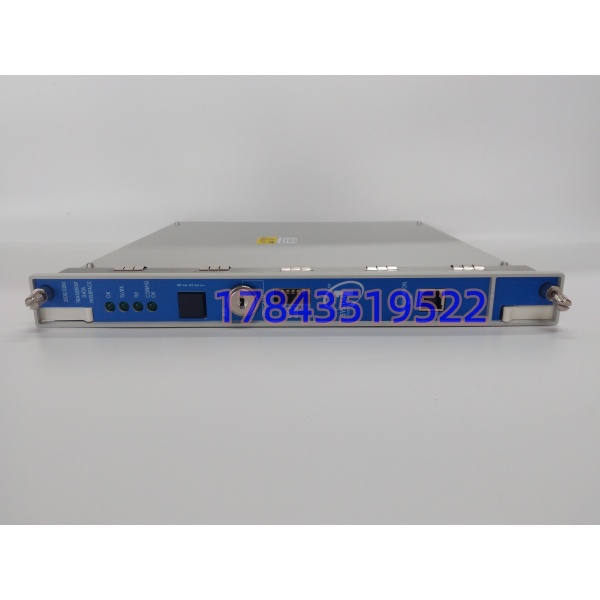

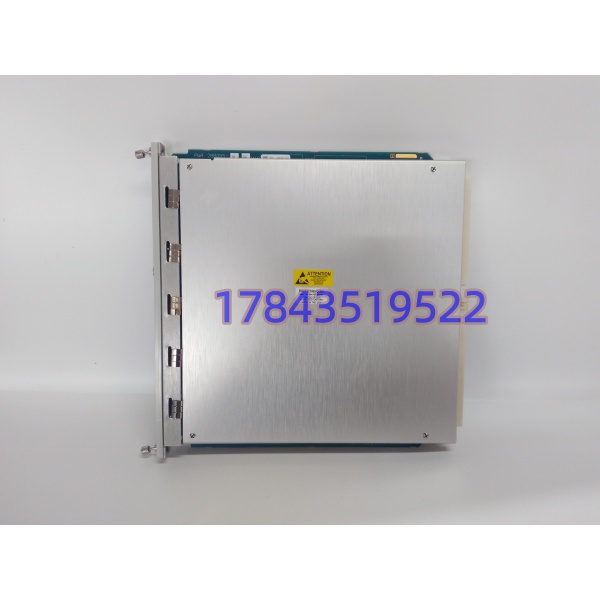

3500/22M 是本特利 3500 监测系统核心通讯采集卡件，融合老款 3500/20 机架接口与 TDXnet 瞬态数据处理器双重功能，单卡替代两块老式卡件，缩减机架占用槽位。模块固定安装在机架电源旁首槽位，背板总线同步采集所有振动、轴位移、温度监测卡实时波形数据，通过以太网高速上传至上位 System1 软件，完成频谱分析、转子故障诊断、振动趋势存储。面板配备钥匙切换运行 / 组态模式，现场运维可在线改参数，无需停机切断机组保护逻辑。原厂现已停止量产，电厂、炼化存量机组故障抢修依赖渠道现货，原厂长周期调货会直接造成机组无振动保护、非计划停机风险。
应用场景与行业案例
工程痛点
火电、化工大型旋转机组无冗余监测，一旦 3500/22M 卡件报错，上位机丢失全部振动波形，只能依靠单值报警，转子不平衡、油膜涡动等早期故障无法预判。原厂订货周期 3 个月，停机每日损耗数十万，多数企业不会常备同款卡件。
典型应用场景
- 火力发电厂 – 汽轮发电机组汽轮机、发电机轴振、轴向位移全天候监测，瞬态波形捕捉启停过程转子异常，满足电网设备点检审计要求。
- 石油炼化 – 大型压缩机组加氢、重整往复 / 离心压缩机状态监控，提前预判叶片磨损、轴承松动故障，规避高压介质泄漏风险。
- 煤化工 – 大型风机与透平机组锅炉引风机、合成气透平在线监测，连续存储 7 天振动频谱，支撑预防性检修排程。
- 冶金钢厂 – 轧钢主传动电机高速轧机电机轴承振动采集，避免轴承抱死断轴造成产线全线停产。
- 油气长输泵站 – 增压泵组野外泵站远程状态上传，跨区域中控室统一查看机组瞬态数据。
真实抢修案例
去年西北某热电厂 2# 机组 3500 系统 3500/22M 卡件网口失效，上位机完全无振动波形，机组仅保留单点保护，属于重大设备隐患。原厂报价交期 10 周，调度机组降负荷运行每日损耗超 40 万。我方库存现货完成 48 小时全流程仿真测试，当天顺丰发出。现场工程师核对拨码地址、固件版本完全匹配，插拔替换 5 分钟恢复数据上传，机组立刻恢复满负荷运行。后续电厂一次性采购两块 3500/22M 做冗余备件储备。
核心卖点与差异化
- 二合一集成设计，同时承担机架总线管理 + 瞬态波形采集，相比 3500/20+TDXnet 组合节省 1 个机架槽位
- 出厂全工况仿真测试，复现现场多卡件并发采集压力，可提供完整测试报告、波形截图备查
- 现货标准 48 小时出库，对比原厂数月交期，大幅缩短机组无保护窗口期
- 统一提供 1 年整机质保，网口、背板总线硬件故障免费换新复测
- 适配全部 M 系列 3500 监测卡件，存量老机组替换无需修改机架、重新组态程序
- 支持多机架级联，单卡最多对接 127 套 3500 机架，适配全厂分布式机组集中监控
