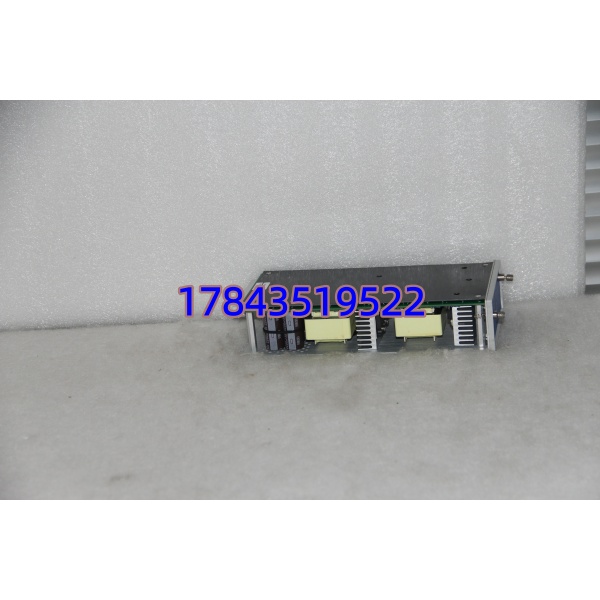

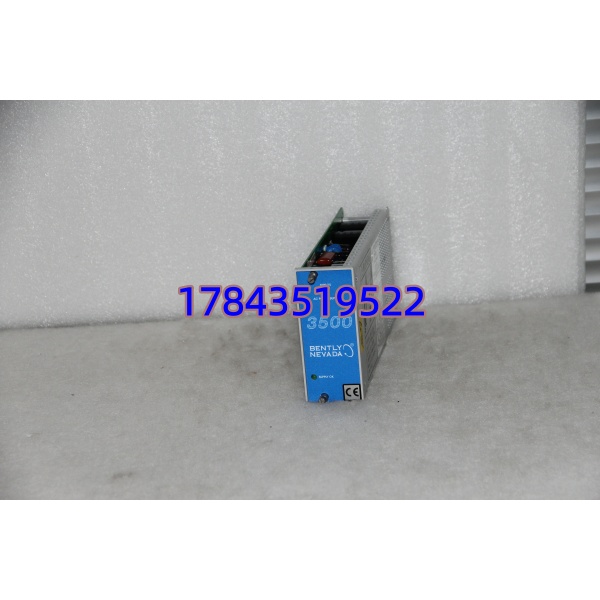

本特利 3500/15（350015）| 3500 系统电源模块

• 描述

关键技术规格

3500@15

质量检测流程

1. 入库验收检测
   • 来源追溯：核验原厂装箱单、序列号、海关报关单
   • 防伪识别：官网查询序列号，检查防伪标签完整性
   • 外观检查：无腐蚀、划痕、维修痕迹，外壳无黄变老化
   • 附件核对：原厂说明书、合格证、保修卡齐全
2. 上机功能测试
   • 测试环境：本特利 3500/05 原装测试机架
   • 通电自检：LED 指示灯状态正常，无报错
   • 负载测试：满负荷连续运行 24 小时，记录温升与电压稳定性
   • 冗余测试：模拟主电源故障，备用电源自动切换无中断
   • 生成 Test Report 测试报告，附运行日志与数据曲线
3. 电气参数测试
   • 绝缘电阻：500V 摇表测试＞10MΩ
   • 接地连续性：电阻＜0.5Ω
   • 输出电压：24V DC±1% 精度，无纹波超标
4. 固件与配置验证
   • 读取并记录固件版本，适配 3500 系统 V4.0 及以上版本
   • 备份配置参数，拍摄 DIP 开关与跳线设置照片存档
5. 最终质检与包装
   • 质检员签字确认，贴附 QC Passed 合格标签
   • 防静电袋密封，气泡膜包裹后装入加厚纸箱
   • 附质检报告、合格证，全程可追溯

3500@15

技术避坑指南

1. 输入电压规格选错（高频翻车）

• 问题：误将高压 AC 模块接入低压电网，或通用 AC 接 DC 电源，导致模块烧毁
• 避坑：
  • 采购前核对现场供电：AC 110/220V 或 DC 24/110V
  • 模块标签标注输入类型，上机前再次核对
  • 真实案例：某电厂误将 3500/15-02（高压 AC）接入 110V AC，模块无输出，返厂检测内部电路烧毁

2. 冗余配置接线错误

• 问题：双电源冗余时，主备电源输入同相电源，或终端电阻设置错误，导致切换失败
• 避坑：
  • 冗余电源需接入两路独立电源（不同空开）
  • 下槽位为主电源、上槽位为备用电源，不可反接
  • 总线终端电阻仅在机架首尾各设 1 个，中间节点关闭

3. 热插拔操作不规范

• 问题：带电插拔时用力过猛，损伤背板连接器针脚，导致通讯故障
• 避坑：
  • 热插拔需垂直用力，禁止左右晃动
  • 插拔前确认模块解锁，卡扣完全松开
  • 冬季干燥环境先释放静电，避免静电击穿内部芯片

4. 功耗估算不足

• 问题：新增监测模块后，电源负载超限，导致电压不稳、系统重启
• 避坑：
  • 单 3500/15 最大负载 150W，整机功耗预留 20% 余量
  • 满配机架（1 个电源）建议控制在 8 块监测模块以内
  • 超过 8 块模块必须配置双电源冗余

常见问题解答（FAQ）

Q1：3500/15 支持热插拔吗？会影响系统运行吗？

A：支持热插拔，这是本特利 3500 系统的核心设计优势。单电源配置时，热插拔会导致系统瞬间断电重启；双电源冗余配置时，在线更换任意一个电源模块，系统可无缝切换至另一电源，无停机、无数据丢失，不影响监测与保护功能。现场维护优先推荐双电源冗余配置。

Q2：3500/15 和老款 3300 系统电源能互换吗？

A：不能直接互换。3500/15 是半高模块，适配 3500/05 框架左侧专用槽位；3300 系统电源为全高模块，安装尺寸、背板接口、输出功率均不兼容。3300 系统升级至 3500 系统时，需整体更换框架、电源及所有监测模块，无兼容复用部件。

Q3：更换 3500/15 后需要重新组态吗？程序会丢失吗？

A：不需要重新组态，程序不会丢失。3500 系统的配置程序存储在 3500/22 接口卡或机架内存中，电源模块仅负责供电，不存储配置数据。更换同型号 3500/15 后，系统自动识别并加载原有配置，上电后直接运行，无需下载程序或重新设置参数。
