描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 型号 | 190065A-01-01-01-00-00 (1900/65A) |
| 品牌 | Bently Nevada (本特利内华达) |
| 产品类型 | 通用设备监测器 (GPEM) |
| 振动输入通道 | 4通道 (加速度/速度/位移传感器，2线或3线) |
| 温度输入通道 | 4通道 (E/J/K/T型热电偶或2/3线RTD) |
| 继电器输出 | 6个 (可编程报警/危险/OK状态) |
| 模拟量输出 | 4个4-20mA记录仪输出 |
| 缓冲输出 | 每个传感器输入的专用信号缓冲输出 |
| 通信接口 | 以太网 + RS-232/485 (Modbus RTU/TCP) |
| 显示模块 | 可选配 (型号1900/65A-xx-xx-xx-00-01) |
| 电源 | 24V DC (18-36V DC) |
| 功耗 | 约10W |
| 工作温度 | -40°C ~ +85°C |
| 防护等级 | IP67 (IP66部分资料标注) |

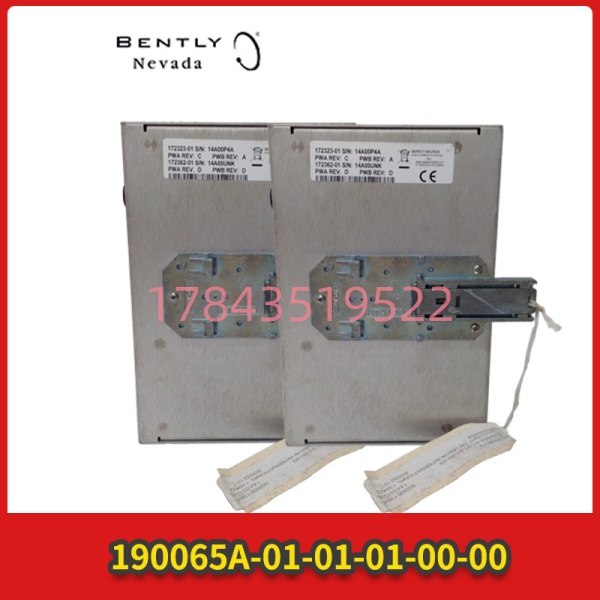

| 安装方式 | DIN导轨安装 |
| 尺寸 | 224×165×51mm 或 115×80×35mm (不同资料有差异) |
| 重量 | 0.5~2.5kg (含显示模块差异) |
产品深度介绍

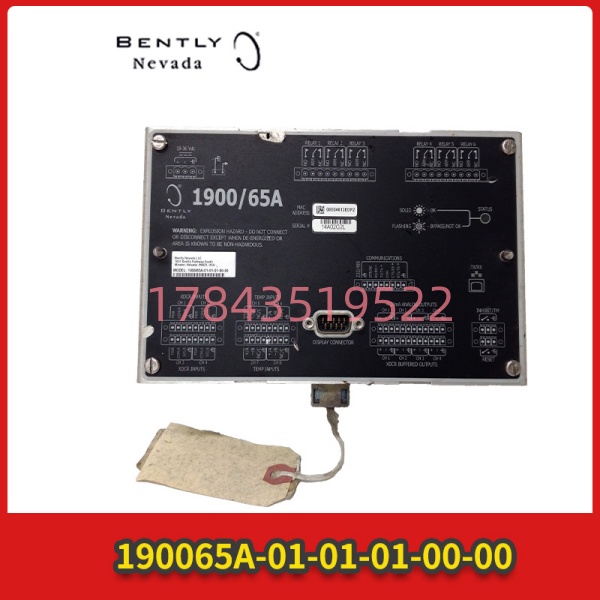

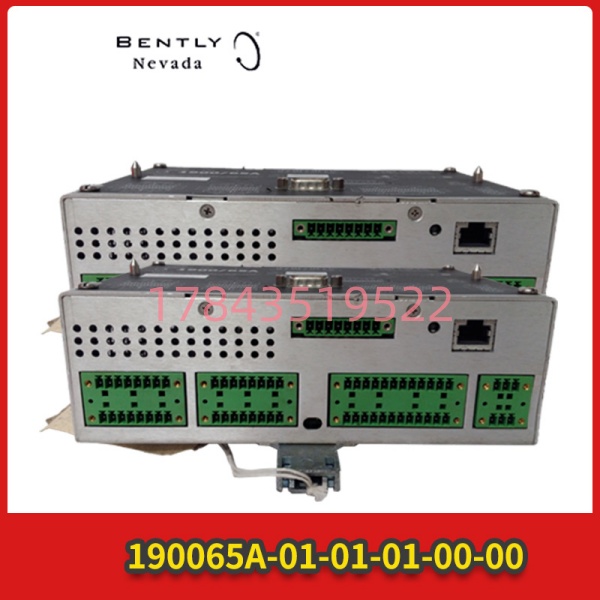

BENTLY 190065A-01-01-01-00-00 是美国本特利内华达公司 1900/65A 系列通用设备监测器的一个完整配置型号。这东西不是 3500 系列那种动辄几十万的大系统——它是专门为非关键设备设计的低成本、高集成度的独立监测方案。
型号后缀解读：
这个长型号 190065A-01-01-01-00-00 按照本特利的订货编码规则，每个字段代表一个配置选项：
- 190065A：基础型号，1900/65A 通用设备监测器
- 01：显示模块选项（带显示/不带显示）
- 01：通信选项（Modbus网关/标准以太网）
- 01：输入/输出配置
- 00：特殊功能选项
- 00：软件/语言选项
你手上的这个配置是带显示模块、带Modbus网关、标准I/O配置的完整版。
与传统 3500 系统的区别：
本特利 3500 系列是大型复杂旋转机械（透平、压缩机、发电机）的标准配置，但价格高、配置复杂。对于风机、水泵、电机这类“一般用途设备”，用 3500 系统是杀鸡用牛刀。1900/65A 填补了这个市场空白——价格只有 3500 系统的零头，但该有的功能都有。
硬件配置：
核心是 4 路振动/位移/转速输入 + 4 路温度输入。振动输入支持加速度计、速度传感器和电涡流位移传感器，温度输入支持热电偶和 RTD。输出方面有 6 个继电器（可编程报警/危险逻辑）、4 个 4-20mA 记录仪输出，以及每个传感器通道的专用缓冲输出（用于外接分析仪）。
通信能力：
内置以太网口和 RS-232/485 串口，支持 Modbus RTU 和 Modbus TCP 协议。可以直接把数据送到 DCS、PLC、SCADA 系统，或者用本特利的 System 1 软件做离线分析。你选的这个配置带 Modbus 网关，不用额外买通信升级套件。
环境适应性：
-40°C ~ +85°C 宽温设计和 IP67 防护等级，意味着可以装在户外机柜、海上平台、甚至直接安装在设备旁边，不用单独盖个空调房。
配置方式：
用电脑上的 1900 组态软件，通过以太网口下载配置文件。配置存储在非易失性内存里，断电不会丢。
应用场景与行业案例
工程痛点：非关键设备的振动监测“没人管”
搞过设备维护的都知道，关键机组（汽轮机、压缩机、发电机）有 3500 系统 24 小时盯着，但全厂几十上百台风机、水泵、电机，很多是“裸奔”的——除了巡检人员偶尔拿手持测振仪测一下，没有在线监测。
问题在于：这些“非关键设备”出了故障一样会导致产线停机。一台引风机轴承磨损，振起来能把整个锅炉系统的负压搞乱；一台循环水泵振动超标，冷却水流量不足，发电机得降负荷。
1900/65A 就是解决这个痛点的：一块模块搞定振动+温度监测，直接通过 Modbus 把数据送进 DCS，操作员在中控室就能看到所有辅机的健康状态。
典型应用场景
- 火力发电厂 – 辅机振动监测
引风机、送风机、一次风机、磨煤机、循环水泵、凝结水泵。这些设备数量多、分布广，用 1900/65A 做在线监测，比人工巡检可靠得多。 - 石油化工 – 压缩机/泵组状态监测
加氢装置的新氢压缩机、循环氢压缩机，以及各种工艺流程泵。1900/65A 的 4-20mA 输出可以直接进 DCS 的 AI 卡件。 - 钢铁冶金 – 除尘风机/冷却塔风机
烧结、高炉、转炉的除尘系统风机，环境粉尘大、振动大。IP67 防护等级能扛住恶劣环境。 - 水处理 – 鼓风机/提升泵
污水厂的曝气鼓风机（通常是单级高速离心式或螺杆式）是关键能耗设备，振动监测能预警轴承故障，避免突发停机。 - 水泥建材 – 立磨/辊压机/选粉机
这些设备转速低、负载重，振动特征复杂。1900/65A 的加速度包络解调功能可以检测轴承早期故障。
案例：某化工厂的风机群在线监测改造
山东某化工企业，一个厂区有 30 多台风机和泵，分布在各车间。原来的巡检方式是：维修工每周拿手持测振仪测一次，记录在纸上。问题是：两次巡检之间如果一台风机轴承突然恶化，没人知道，直到振断螺栓、风机停转，产线才报警。
2022 年他们做了一个改造：在 15 台关键辅机上装了 1900/65A，每台监测两个轴承位的振动（4 个振动输入刚好用满）和轴承温度（4 个温度输入）。模块通过 Modbus TCP 把数据送到 DCS，中控室做了一幅“辅机健康度”总览画面。
运行半年后，有一台引风机的振动值从 2.5 mm/s 慢慢涨到了 5.8 mm/s，触发了预警。维修工安排停机检查，发现轴承保持架已经开裂。如果在现场等它彻底坏掉再换，拆装风机至少要一天半。
设备科长后来跟我说：“这 15 套监测仪的投资，一次非计划停机就赚回来了。”
质量控制流程 (SOP)
我们经手的每一块 190065A-01-01-01-00-00 都执行以下检测流程：
1. 入库验收
- 原厂包装完整性检查，序列号与标签一致性核验
- 外壳外观检查：无裂纹、无磕碰、无腐蚀痕迹
- 端子检查：接线端子无弯曲、无氧化
- 附件核对：如带显示模块，检查显示屏无碎裂
- 确认配置：根据型号后缀确认功能选项（显示模块、Modbus网关等）
2. 上机功能测试
- 测试平台: 24V DC 电源 + 信号发生器（模拟传感器）+ 以太网交换机 + Modbus 主站测试软件
- 通电自检: 上电后模块自检，LED 状态指示灯正常
- 输入通道测试:
- 振动输入：用信号发生器输出模拟传感器信号（频率、幅值可调），验证 4 个通道采集正常
- 温度输入：用热电偶/RTD 模拟器输入标准信号，验证 4 个通道精度
- 输出通道测试:
- 继电器输出：通过组态软件强制继电器动作，用万用表测量触点通断
- 4-20mA 输出：通过组态软件设定输出值，用万用表测量电流精度
- 缓冲输出：用示波器测量缓冲输出信号波形
- 通信测试:
- 以太网口：连接 PC，ping 测试，Modbus TCP 读写寄存器
- RS-485 口：Modbus RTU 通信测试
- 报警逻辑测试: 配置预警/危险阈值，模拟超限信号，验证继电器动作正确
- 负载测试: 连续运行 48 小时，监测模块温度和通信稳定性
3. 固件/软件版本验证
- 通过 1900 组态软件读取固件版本并记录
- 确认固件版本为最新稳定版
- 备份模块配置文件（如客户提供）
4. 最终质检与包装
- 测试报告生成（含输入输出通道精度数据、通信测试记录、模块序列号）
- 防静电袋密封 + 防震气泡膜 + 加强纸箱
- 粘贴 QC PASSED 标签（含测试工程师签名、日期）
- 可选：提供测试过程视频给客户确认
技术避坑指南
*搞状态监测的都知道，1900/65A 是好东西，但用不对地方或者配错了型号，照样让你抓狂。*
❗ 坑1：不同配置后缀的功能差异巨大
问题: 1900/65A 有很多配置选项，型号后缀不同功能差异很大。比如：
- 后缀带 00-01：带显示模块，可以现场查看数据和修改参数
- 后缀带 01-00：带 Modbus 网关，可以通过通信协议把数据送出去
- 后缀带 00-00：标准配置，没有显示也没有 Modbus
如果你买的是不带 Modbus 的版本，只能通过 4-20mA 输出送数据，不能直接读数字量。
避坑:
- 采购时提供完整型号，不要只报 1900/65A
- 收货后核对标签上的完整型号，确认功能选项
- 如果需要 Modbus，确认型号后缀对应的是带网关版本
真实案例: 某水处理厂的技术员只报了“1900/65A”，结果收到的是不带 Modbus 的基础版。他们想把数据通过通信协议送进 PLC，发现只能接 4-20mA 硬线，额外花了一周改接线、加模拟量输入模块。教训: 型号后缀不是装饰品，每个字段都有意义。
❗ 坑2：振动传感器的类型和接线方式必须匹配
问题: 1900/65A 的振动输入支持加速度计（IEPE/ICP 型）、速度传感器（压电式）、电涡流位移传感器。每种传感器的供电、偏置电压、信号范围都不一样。配置错了，读不到信号或者读数不准。
避坑:
- 在组态软件里为每个通道选择正确的传感器类型
- 2 线制和 3 线制加速度计的接线方式不同，查手册确认
- 电涡流传感器需要 -24V DC 偏置电压，确认模块供电足够
口吻: 这个问题我在现场遇到过不下五次。工程师把 3 线制加速度计按 2 线制接了，信号时有时无。接线前看手册，别凭经验。
❗ 坑3：继电器输出逻辑没测试就投用
问题: 1900/65A 的 6 个继电器可以通过组态软件编程，定义什么条件下闭合、什么条件下断开。但有人配置完就以为没问题了，实际联调时发现逻辑反了——本来该报警的时候继电器没动作，不该动作的时候反而动作了。
避坑:
- 配置完成后，用信号发生器模拟每个通道超限
- 逐个验证继电器的动作逻辑是否符合预期
- 用万用表测量继电器触点通断，不要只看模块上的 LED
- 确认继电器输出接到 DCS/PLC 的输入类型匹配（干接点 vs 湿接点）
恐吓: 某化工厂的 1900/65A 配置好后直接投用，三个月后一台风机振动超标，中控室没收到报警——因为继电器的逻辑配反了，超限时继电器断开，而 DCS 收到断开信号认为是“正常”。教训: 不测试就投用，等于给自己埋雷。
❗ 坑4：Modbus 地址映射表没做记录
问题: 1900/65A 通过 Modbus 通信时，每个参数（振动幅值、温度、报警状态等）都有对应的寄存器地址。如果配置后没记录地址映射表，上位机工程师不知道从哪个地址读什么数据，联调时抓瞎。
避坑:
- 组态完成后，导出或抄录 Modbus 寄存器地址映射表
- 把映射表发给 DCS/PLC 工程师，双方核对后再联调
- 如果后期修改了配置，地址可能会变，及时更新映射表
口吻: 这个问题非常常见。配置的人走了，上位机的人来了，两边对不上。做状态监测，文档和硬件一样重要。
❗ 坑5：IP67 防护不等于可以泡水里
问题: 1900/65A 的防护等级是 IP67，意思是防尘和短时间浸水。但有些工程师以为可以随便装在室外，甚至放在容易积水的地方。
避坑:
- IP67 指的是外壳防护，不保证接线端子在浸水时绝缘
- 安装在室外时，加防雨罩或放在防护箱里
- 电缆进线处做好密封，防止水沿电缆渗入
警示: 有客户把 1900/65A 直接装在露天平台的支架上，一场暴雨后模块进水短路。
