描述
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 完整型号 | 3500/05-01-03-00-00-00 |
| 机架尺寸 | 19 英寸标准宽度，4U 高度（177.8mm） |
| 模块槽位 | 14 个，兼容全系列 3500 插件模块 |
| 供电输入 | 24V DC 或 48V DC，冗余电源设计 |
| 散热方式 | 顶部 / 底部对流散热，自带风扇位 |
| 工作温度 | 0°C ~ +55°C，工业级宽温 |
| 防护等级 | IP20，防触电、防异物侵入 |
| 安装方式 | 标准机柜嵌入式安装 |
| 重量 | 约 12 kg（不含模块） |
| 配套模块 | 3500/15 电源、3500/42 位移、3500/50 转速等 |
产品深度介绍

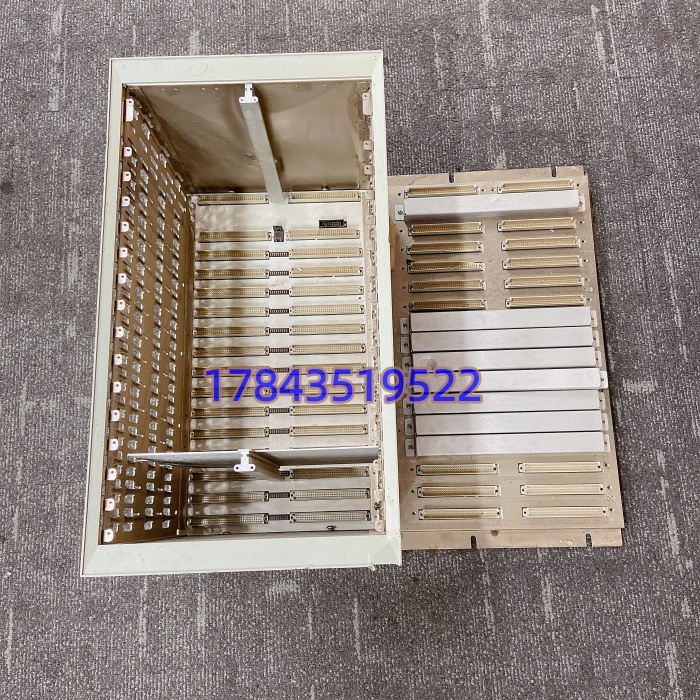

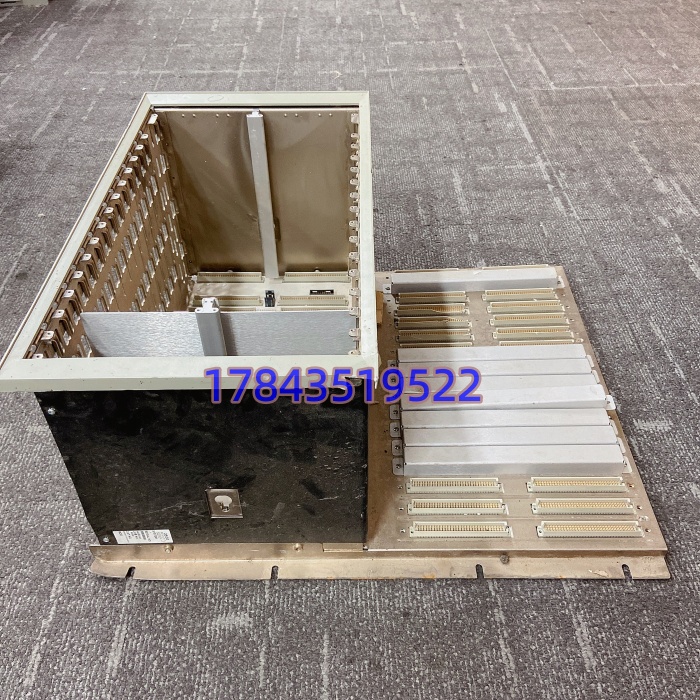

Bently Nevada 3500/05 是3500 TSI 机械保护系统的核心机架，为整套在线监测设备提供物理承载、供电分配与信号背板互联。作为 4U 高度 19 英寸标准机架，可容纳 14 个不同功能模块，适配旋转机械（汽轮机、压缩机、风机）的振动、位移、转速、温度等参数监测。
机架采用工业级钢板与加强筋设计，抗振动、抗电磁干扰；背板为无源高速总线，支持模块热插拔与即插即用。配套 3500/15 冗余电源，保障系统不间断运行，广泛应用于电力、石化、冶金等关键设备状态监测场景
应用场景与行业案例
工程痛点
旋转机械（汽轮机、压缩机）状态监测系统机架老化 / 损坏，会导致所有监测模块失效，设备振动、位移等关键参数失控，引发非计划停机甚至轴系损坏。老旧机架无冗余散热，高温环境易死机；非标准机架兼容性差，替换需重新开孔，工期长、成本高。
典型应用场景
- 电力行业 – 汽轮发电机组 TSI 系统安装 3500/42 振动、3500/50 转速模块，实时监测轴振、轴向位移、转速，异常时触发联锁保护，避免轴系烧毁。
- 石油化工 – 压缩机组在线监测用于离心压缩机、螺杆压缩机，监测振动、温度、压力，提前预警轴承磨损、转子不平衡，保障连续生产。
- 冶金行业 – 高炉鼓风机 / 烧结机驱动监测大型风机振动与转速，抵御粉尘、高温、振动环境，防止设备失效影响冶炼节奏。
- 油气行业 – 海上平台关键机泵适配海上高湿、盐雾环境，实时监测泵组振动与轴承温度，远程预警，减少海上巡检频次。
真实案例
案例：某电厂 #2 机组 TSI 机架老化更换2025 年 9 月，北方某电厂 #2 汽轮机组 3500/05 机架运行 12 年，背板接触不良，振动数据频繁中断，存在轴振超限未报警风险。原机架无冗余散热，夏季高温时多次死机，每次排查需停机 4 小时，损失超 30 万元。
更换为全新 Bently Nevada 3500/05-01-03-00-00-00 机架，利用原机柜标准安装位，直接替换无需改造，4 小时完成更换并恢复数据监测。
改造后连续运行 8 个月无数据中断，冗余散热设计适配夏季高温，振动、位移监测稳定，每年规避 4-5 次潜在停机，减少损失超 150 万元。
