BENTLY NEVADA 133819-02 | 3500/61温度I/O模块 6通道RTD/TC

描述

关键技术规格

产品深度介绍

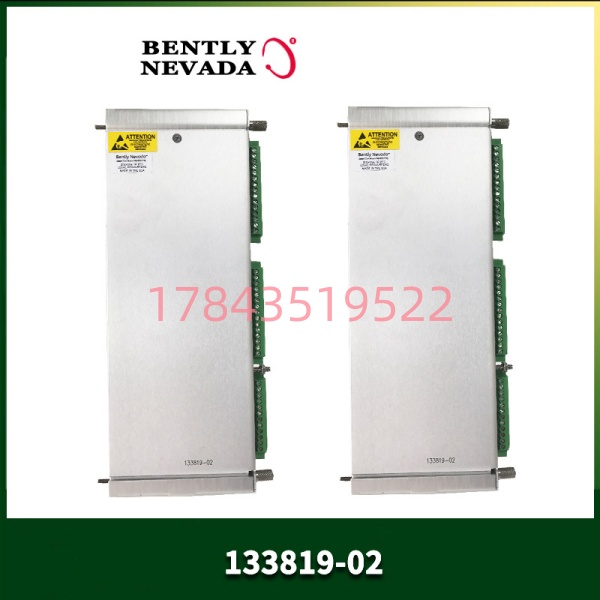

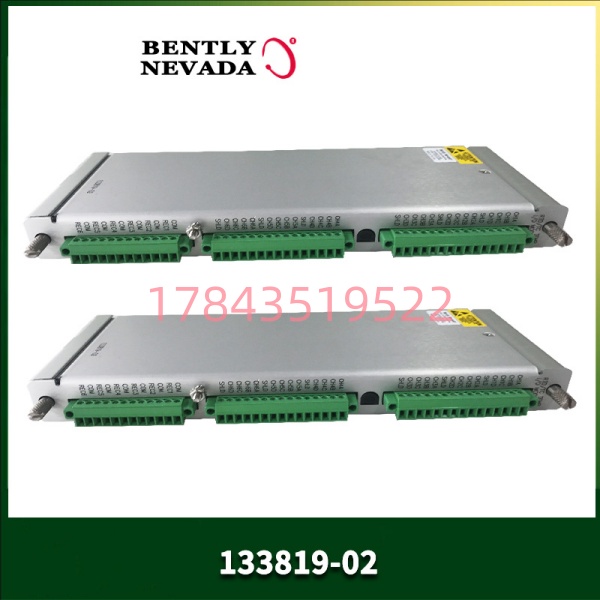

BENTLY NEVADA 133819-02 是本特利3500系列机械保护系统中的一个关键I/O模块，具体归属3500/61温度监测模块。它的工作是把现场RTD（热电阻）和热电偶（TC）测到的温度信号，变成3500系统能识别的数据，同时每路还带一个4-20mA输出，可以送给DCS或记录仪。

说人话就是：透平机、压缩机、发电机这些大家伙的轴承温度、瓦温、油温，靠它来监测。如果温度超了，它触发报警甚至停机。

这个模块在3500系统里是怎么工作的？

3500系统是一个框架式结构——一个机架里插不同的卡件。133819-02是I/O模块，它必须搭配3500/61温度监测模块（主模块）使用。主模块负责数据处理和报警逻辑，133819-02负责物理接线和信号采集。

有一个点必须说清楚：市面上不少供应商直接把133819-02叫作“温度监测模块”，严格来说不够准确。完整的温度监测通道 = 3500/61主模块 + 133819-02 I/O模块。采购的时候要确认你缺的是哪一半。

非隔离 vs 隔离版本：

133819-02是非隔离版本，通道之间共地。用在大多数工业场景没问题，但如果现场地电位差大、干扰严重，可能需要选隔离版本（TC隔离版提供250VDC通道隔离）。选型时根据现场接地情况判断。

关于市场信息混乱的问题：

搜索结果显示，133819-02这个型号被描述成了完全不同的东西——有的说是温度模块，有的说是数字量I/O模块（8入8出），有的说是转速表模块。

这个问题我核实了一下：正确的身份是温度I/O模块，属于3500/61系统。那些数字量I/O、转速表的描述，大概率是备件商录入产品信息时串行了——把不同型号的参数贴到了一个页面上。采购时务必以实物标签和Bently Nevada原厂文档为准。

应用场景与行业案例

一、工程痛点：旋转机械的温度保护，差一度可能就是几百万

前几年去过一个大型空分装置的项目。压缩机组有十多个温度测点——轴承温度、进气温度、级间冷却器出口温度。DCS里已经显示了温度值，但业主额外要求上一套独立于DCS的机械保护系统。

为什么？DCS扫描周期是秒级，温度变化没那么快，原则上够用。但行业规范（API 670）要求关键透平机械的温度保护必须独立于过程控制系统。DCS死机了，3500系统还得能报警、能停机。

那套系统用的就是3500/61 + 133819-02，温度信号一进二出——一路给DCS做监控，一路给3500做保护。后来有一次轴承温度缓慢爬升，DCS操作员没注意到，3500系统先触发了预警，维修人员检查后发现润滑油泵滤网堵塞。再晚两个小时，轴承可能就烧了。

典型应用场景:

1. 蒸汽透平 – 轴承温度与排气温度监测
   透平前后轴承、推力瓦的温度是关键保护参数。3500/61系统配合133819-02，6通道可覆盖一台透平的主要测温点。
2. 离心压缩机 – 级间冷却器出口温度
   石化厂、空分装置的压缩机，每级压缩后都需要冷却。出口温度异常升高，说明冷却器结垢或冷却水断流。API 670明确要求这些温度点接入机械保护系统。
3. 发电机 – 定子绕组与铁芯温度
   大型发电机的定子温度测点多达几十个。3500系统可以集中监测，配合TMR冗余配置，防止单点故障导致误停机。
4. 燃气轮机 – 排气分散度监测
   燃机排气温度场的均匀性直接反映燃烧室工作状态。多个热电偶测点的差值超过阈值，说明燃烧室有问题。3500/61支持热电偶输入，响应速度够快。
5. 水电站 – 水导轴承/推力轴承温度
   大型水轮发电机组，轴承温度是机组能否继续运行的关键判据。3500系统在水利行业的应用也越来越普遍。

二、技术避坑

1. 确认3500框架版本兼容性 ❗

133819-02需要配合3500框架使用。老款框架（比如3500/05）和新型号可能存在兼容性问题。采购前确认：

• 你的框架型号和固件版本
• 框架是否支持热插拔（老版本可能不支持）

2. 非隔离版本的接地要求 ❗

非隔离版本通道之间共地。如果现场传感器回路存在地电位差，可能导致测量偏差甚至模块损坏。措施：

• 确认现场接地系统符合要求
• 如果地电位差大，选用TC隔离版本
• 传感器回路做好单端接地

3. 记录仪输出（4-20mA）的负载能力 ❗

每路4-20mA输出可以直接送DCS或记录仪，但要注意负载电阻不能超过规格。如果DCS卡件输入阻抗较高，没问题；如果现场还有别的设备串在回路里，计算一下总负载。

4. 热电偶类型与补偿

模块支持多种热电偶类型（J/K/T/E/R/S/B），组态时要在软件里正确配置类型。另外，热电偶需要冷端补偿——模块上有专用的CJC（冷端补偿）电路，确保测温准确。

5. TMR冗余配置要点

如果用于SIL等级的安全场合，建议配置TMR三模冗余——三个133819-02模块并排安装，通过3500框架的内部通信实现三取二表决。配置时注意：

• 三个模块的固件版本必须一致
• 传感器信号需要分成三路，分别接入三个模块（需要现场配三路传感器或使用信号分配器）

采购注意事项

一、确认产品身份（最关键）

133819-02 存在多种产品描述混淆：

采购前必须确认：

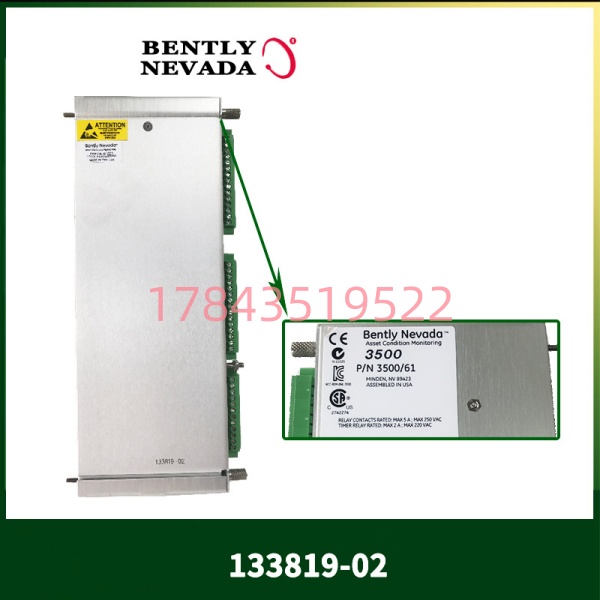

• 供应商提供的实物照片（标签清晰可见）
• 标签上的完整型号和版本号
• 是否包含配套的3500/61主模块（如果需要）

二、确认非隔离 vs 隔离版本

三、配套组件确认

133819-02 是I/O模块，完整工作需要：

• 3500框架（如3500/05）
• 3500/61温度监测主模块
• 相应的端子板（用于外部接线）
• 3500框架组态软件

采购时问清楚：是单买I/O模块，还是整套温度监测组件？

四、库存状态参考

五、运输与包装要求

• 防静电包装
• 模块有精密的电子元件，避免剧烈冲击
• 收货后检查金手指有无氧化、引脚有无弯曲

型号识别清单

拿到实物后，按这个清单核对：
