Bently Nevada 125720-01 | 3500/32 4 通道继电器输出模块

描述

产品深度介绍

Bently Nevada 125720-01（型号 3500/32M）是3500 机械状态监测系统的专用继电器输出模块，专为石油、化工、电力、冶金等关键旋转设备（汽轮机、压缩机、风机）的振动、位移、温度监测与保护设计。

模块提供4 路完全独立的 SPDT 继电器输出，每通道可通过软件编程实现与 / 或（AND/OR）表决逻辑，可基于振动、轴向位移、转速等监测参数的报警状态，驱动现场报警灯、声光报警器、电磁阀或联锁回路，实现预警、停机保护功能。125720-01 支持热插拔，可在系统运行中在线更换，不影响其他监测通道工作，是保障机组安全、避免重大设备故障的核心控制部件。

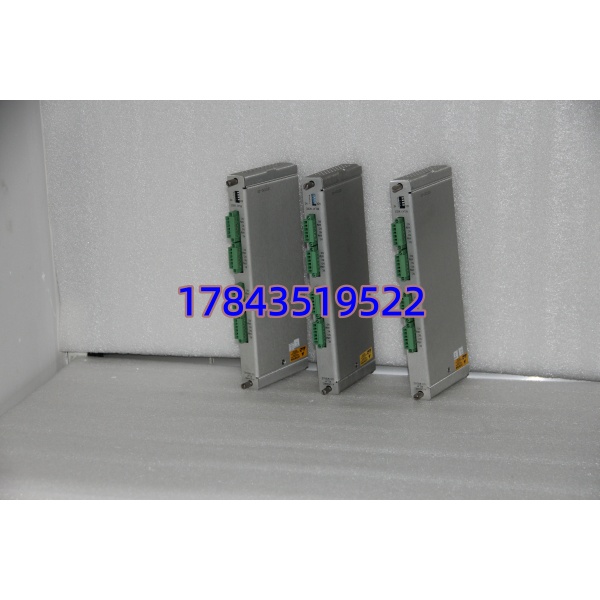

125720-01

关键技术规格

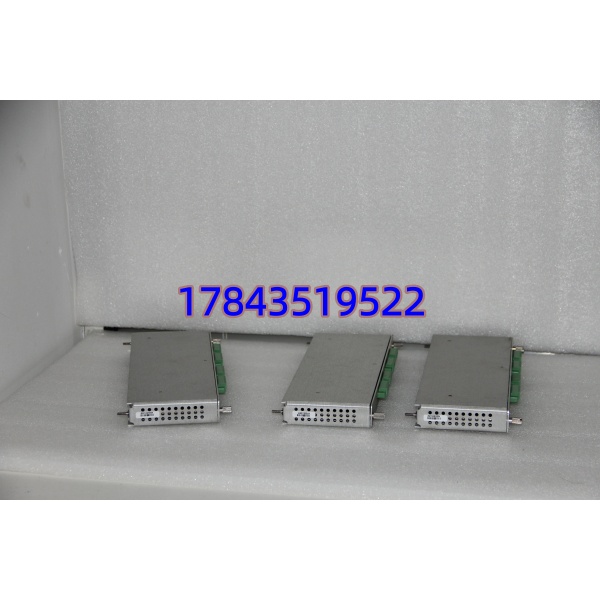

125720-01

安装与接线指南

阶段一：准备工作（10 分钟）

⚠️ 安全第一

1. 确认 3500 系统处于正常运行或安全停机状态，记录当前报警配置
2. 佩戴防静电手环，在防静电垫上操作，避免静电损坏模块
3. 准备十字螺丝刀（PH1）、标签纸、手机（拍照记录接线）

阶段二：拆卸旧模块（15 分钟）

1. 打开 3500 机架前门，定位待更换的 125720-01 模块
2. 拔掉模块前侧绿色接线端子，按通道标记线号（如 CH1-NO、CH1-CM）
3. 拧下模块上下固定螺丝，垂直向外平稳拔出模块
4. 检查背板连接器针脚有无弯曲、氧化，用无尘布擦拭干净

阶段三：安装新模块（15 分钟）

1. 从防静电袋取出新模块，核对型号125720-01（3500/32M）
2. 对准机架槽位背板连接器，垂直均匀用力推入，直至完全到位
3. 拧紧上下固定螺丝，扭矩约 0.5 N・m，确保模块固定牢固
4. 按标记恢复接线，确保端子压接紧固，无松动、短路风险

自检清单

• 型号核对无误，外观无破损
• 模块完全插入背板，接触良好
• 固定螺丝已拧紧，无松动
• 接线通道正确，常开 / 常闭触点匹配设计

阶段四：上电测试与组态（20 分钟）

1. 确认机架电源正常，模块上电后 PWR 指示灯常亮
2. 通过 3500 组态软件（System 1）扫描机架，确认 125720-01 在线
3. 配置继电器逻辑：设置每通道报警触发条件（如振动高报、高高报）
4. 模拟报警测试：触发对应监测参数报警，确认继电器动作、现场设备响应
5. 连续运行 30 分钟，模块无报警、通讯稳定，逻辑动作正常

⚠️ 如遇问题

• 模块不识别 → 检查背板接触、重新插拔，确认机架固件版本兼容
• 继电器不动作 → 核对接线极性、触点容量，检查组态逻辑配置
• 逻辑误触发 → 检查报警阈值设置、表决逻辑编程是否正确

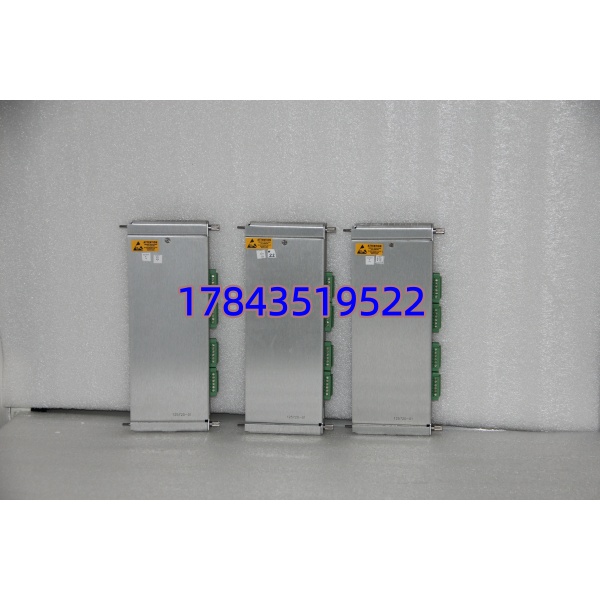

125720-01

常见问题解答（FAQ）

Q1：125720-01 与 125720-02 有什么区别？A：两者均为 3500/32M 继电器模块，125720-01 为老款型号，125720-02 为升级替代型号，功能、引脚完全兼容，可直接互换。目前 125720-01 已停产，优先推荐 125720-02。

Q2：更换模块需要重新组态报警逻辑吗？A：无需重新组态。同型号模块直接更换后，系统自动读取原有组态配置，继电器逻辑保持不变，上电即可正常工作。若更换不同型号模块，需重新配置通道逻辑。

Q3：125720-01 继电器能直接驱动 220VAC 大功率设备吗？A：触点额定容量为 250VAC/10A，可直接驱动小功率 220VAC 设备（如指示灯、小型继电器线圈）；若驱动大功率负载（如接触器、电磁阀），建议中间增加继电器转接，避免触点烧蚀。

Q4：你们的产品是全新原装吗？有质保吗？A：我们提供的 125720-01 为全新原装正品（New Surplus），可提供原厂序列号、装箱单及出厂检测报告，支持官网溯源。产品提供12 个月质保，非人为损坏的硬件故障可免费换新或维修。

Q5：125720-01 可以用在非本特利的系统中吗？A：不可以直接使用。125720-01 是 Bently Nevada 3500 系统专用模块，硬件接口、通讯协议均为私有，仅适配 3500 系列机架；若用于其他系统（如 PLC、DCS），需通过硬接线接入其继电器触点，无法实现通讯与组态功能。
