描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 对应型号 | 3500/32 继电器模块 |
| 通道配置 | 4 路独立可编程继电器输出 |
| 触点容量 | 250V AC / 5A，阻性负载 |
| 驱动逻辑 | 支持 AND/OR 报警组合逻辑 |
| 工作电源 | 24V DC（由 3500 机架供电） |
| 工作温度 | -30°C ～ +65°C |
| 存储温度 | -40°C ～ +85°C |
| 尺寸（高 × 宽 × 深） | 241 × 24.4 × 99.1 mm |
| 重量 | 约 0.4 kg |
| 安装方式 | 3500 系列机架任意插槽，支持热插拔 |
| 认证 | 符合 API 670、CE、UL 508 |
产品深度介绍

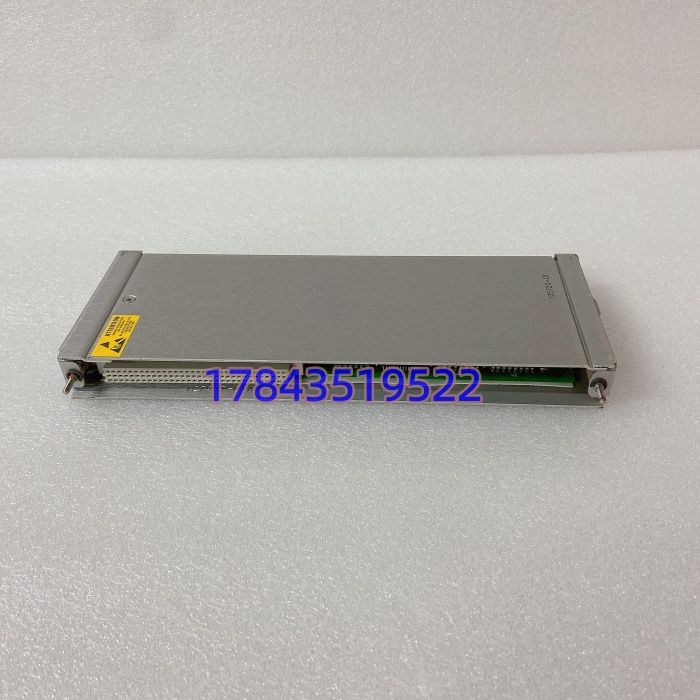

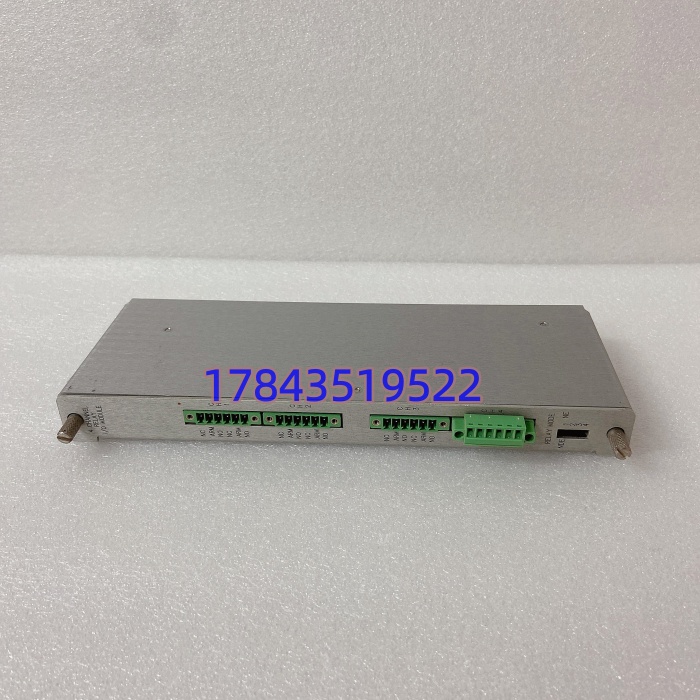

125720-01（3500/32）是 Bently Nevada 3500 机械保护系统的四通道继电器输出模块，专为旋转机械（汽轮机、压缩机、风机、电机）的振动、位移、转速监测提供报警与停机联锁输出。
模块可接收机架内任意监测通道的报警 / 危险信号，通过软件编程实现与 / 或逻辑组合，驱动 4 路独立继电器输出，直接触发声光报警、联锁停机或 DCS 信号。支持热插拔，在线更换不影响其他通道运行，大幅降低维护停机时间。
应用场景与行业案例
旋转机械是流程工业核心设备，振动超标、轴位移超限会导致严重设备损坏甚至爆炸。125720-01 作为最后一道保护屏障，实现监测→报警→停机的闭环保护。
典型应用场景：
- 电力行业 – 汽轮发电机组监测轴振、轴向位移、胀差，超速或振动超标时快速停机，保护转子与轴承。
- 石油化工 – 离心压缩机 / 泵关键机组振动、温度、压力综合保护，避免非计划停机导致百万级损失。
- 冶金行业 – 大型风机 / 电机高炉鼓风机、烧结主抽风机振动监测，防止轴承烧毁、轴断裂。
- 油气输送 – 长输管道压缩机站多机组并联运行，统一联锁保护，保障输送连续性。
- 造纸 / 制糖 – 高速辊轴 / 电机高速旋转设备振动监测，避免设备解体、生产线瘫痪。
案例：某电厂汽轮机组振动保护改造2025 年，北方某电厂 200MW 机组 3500 系统原继电器模块老化，偶发误报警。更换为125720-01（3500/32），保留原机架与监测模块。实施后，4 路继电器独立可控，报警逻辑清晰，无误动作；热插拔更换无需停机，维护效率提升 60%，至今稳定运行。
