描述
关键技术规格
| 参数项目 | 参数指标 |
|---|---|
| 部件编号 | 106M1081-01 |
| 适配单元 | 3500/15 通用交流电源模块（106M1079-01） |
| 交流输入范围 | 85 ~ 264 VAC |
| 适用频率 | 47 ~ 63 Hz |
| 最大输入电流 | 2.8 A |
| 整机供电容量 | 最大 120 W |
| 安装位置 | 3500 机架左侧半高专用槽位 |
| 操作特性 | 支持在线热插拔，冗余电源配置不中断机架运行 |
| 工作环境温度 | 0 ℃ ~ +65 ℃ |
| 储存温度 | -40 ℃ ~ +85 ℃ |
| 防护等级 | IP20，控制柜内安装 |
| 外形尺寸 | 120.7 mm × 50.8 mm × 251.5 mm |
| 整机重量 | 约 0.34 kg |
| 认证标准 | CE、UL，满足 API 670 机械保护规范 |
产品深度介绍

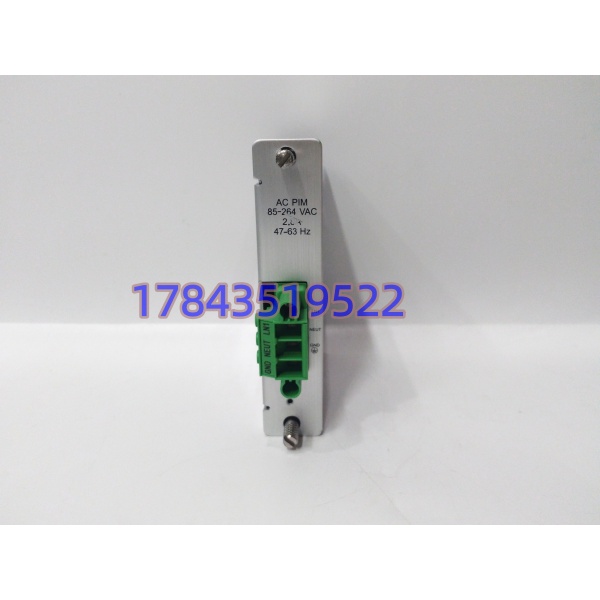

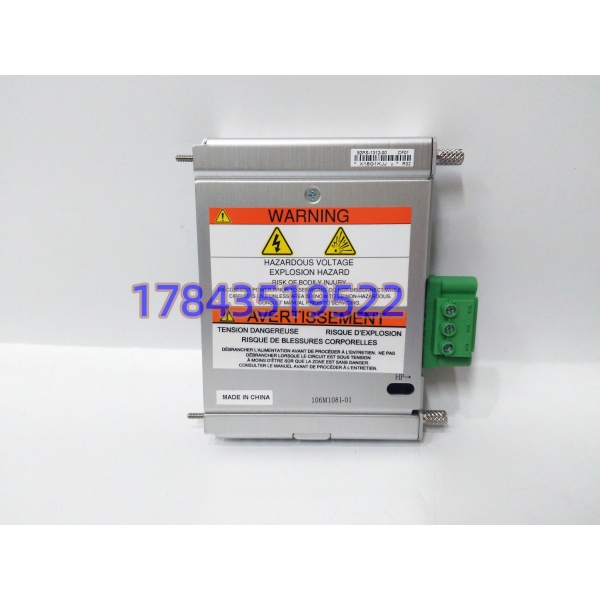

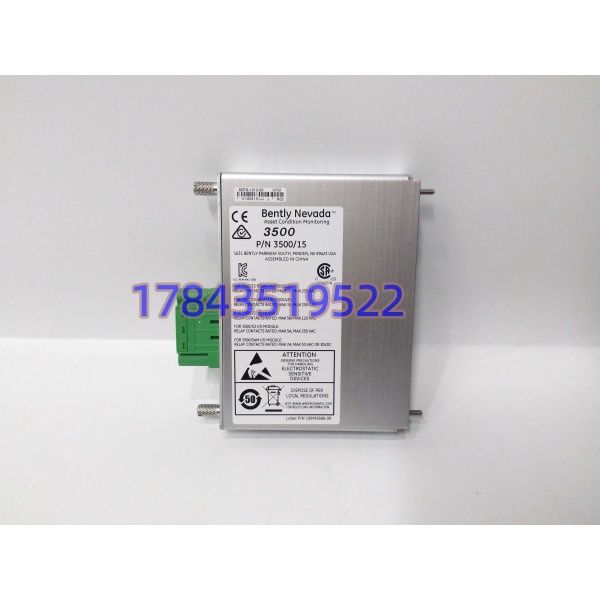

106M1081-01 是 3500 平台通用交流供电方案的前端输入模块，不能独立工作，必须搭配 3500/15 电源转换单元配套使用。模块作为外部市电与机架电源之间的电气接口，集成输入滤波、过流初级保护与信号转接回路。
3500 系统可搭载一至两套电源模块实现冗余供电，任意一块 PIM 模块在线插拔不会造成整套监测机架失电。模块采用半高尺寸设计，占用机架左侧固定槽位，广泛用于汽轮发电机组、大型风机振动保护机柜，保障轴振、轴位移、转速等关键测点持续监测。
应用场景与行业案例
长期运维旋转机械保护系统的工程师都清楚，多数现场重点储备振动监测卡件，极易忽视电源输入模块。一旦 PIM 内部回路老化断路，整套 3500 机架失电，机组失去振动保护联锁。
典型应用场景：
- 火力发电厂 – 汽轮发电机组 TSI 监测 汽轮机轴振、轴向位移、胀差在线保护系统核心供电部件。
- 油气行业 – 天然气压缩机、透平机组 海上平台、炼化装置大型旋转机械振动保护机柜。
- 冶金行业 – 高炉鼓风机、烧结主抽风机 大功率风机连续运行，非计划停机将直接造成全线停产。
- 水处理 / 大型泵站 – 高速泵组状态监测 泵组振动联锁保护，避免转子损坏引发设备重大事故。
案例：华北某电厂机组抢修 去年迎峰保供阶段，一台 300MW 机组 TSI 系统频繁报电源波动告警。现场排查确认机架内 106M1081-01 内部输入回路间歇性断路。原厂标准货期 10 周，机组不能长期处于振动保护不稳定状态。 采购现货 PIM 模块，利用夜间调峰窗口在线热插拔更换，无需停机。更换完成后电源告警彻底消除，全部振动测点恢复稳定监测。事后该厂增补两套 3500/15 整套电源备件。
质量透明化检测流程
- 入库验收检测 来源追溯：核验原厂序列号、外壳标签；外观检查壳体无变形、接线端子无氧化、背板连接器针脚无弯折。
- 上机功能测试 测试平台：搭建完整 3500 标准机架，搭配 3500/15 电源单元。模块接入标准 AC 电压，通电验证供电链路、电源就绪指示灯状态；连续 24 小时通电监测温升，可提供测试照片、视频。
- 电气参数测试 Fluke 万用表校验输入回路导通；绝缘测试排查内部隐性短路隐患。
- 硬件信息核验 记录硬件修订版本、序列号拍照存档，区分新旧批次硬件兼容性差异。
- 最终质检包装 质检完成装入双层防静电袋，气泡膜加固防护，粘贴 QC 合格标签出货
