描述
产品深度介绍
3500/42M 是 Bently Nevada 3500 系统的核心四通道监测模块，专为汽轮机、压缩机、发电机等大型旋转机械设计，是振动保护与故障诊断的关键部件。模块接收电涡流、速度、加速度传感器信号，处理后输出振动、位移、差胀等关键参数，支持报警与危险值可编程设置。
作为 3500 系列的标准配置，3500/42M 具备高稳定性与宽温运行能力，支持 Modbus 通讯，可无缝集成至 DCS/PLC 系统，广泛应用于电力、石化、冶金等行业。

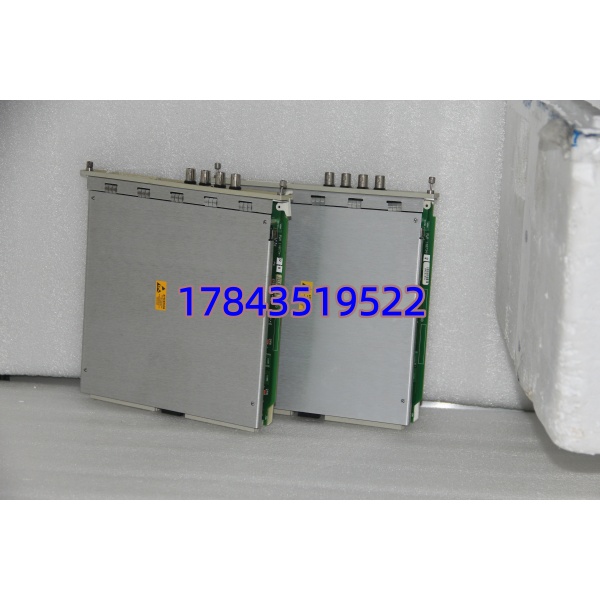

350042M
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 型号 | 3500/42M（350042M） |
| 通道数量 | 4 路独立监测通道 |
| 输入信号 | 位移（电涡流）/ 速度 / 加速度传感器 |
| 频率范围 | 0.1 Hz ~ 10 kHz |
| 分辨率 | 16 位 ADC |
| 灵敏度 | 3.94 mV/μm（100 mV/mil）、7.87 mV/μm（200 mV/mil） |
| 供电 | 24VDC ±10% |
| 功耗 | 7.7 W（典型） |
| 工作温度 | 0°C ~ 55°C |
| 尺寸 | 178 × 75 × 25 mm |
| 重量 | 1.5 kg |

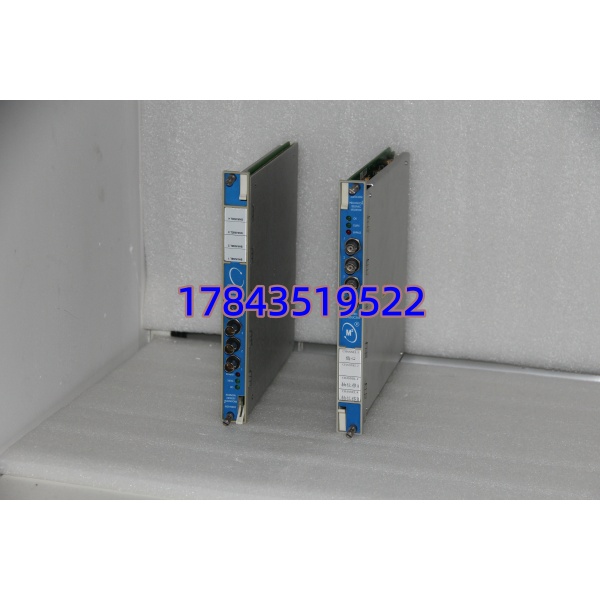

350042M
安装与接线指南
阶段一：准备工作（10 分钟）
⚠️ 安全第一
- 申请停机，确认旋转机械处于安全状态
- 断开 3500 机架总电源，等待 5 分钟放电
- 佩戴防静电手环，在防静电垫操作
工具清单
- 十字螺丝刀（PH1）
- 万用表（测电压 / 通断）
- 手机（拍照记录接线与 DIP 开关）
阶段二：拆卸旧模块（15 分钟）
- 拆除模块前面板，逐线拍照记录传感器接线端子
- 松开端子螺丝，取出所有线缆并标记
- 按压模块底部卡扣，垂直拔出模块
- 检查背板连接器针脚，无弯曲、无氧化
阶段三：安装新模块（15 分钟）
- 核对新模块型号为 3500/42M
- 对照旧模块照片，设置 DIP 开关（站地址、通讯协议）
- 垂直对准背板连接器，平稳推入至卡扣 “咔哒” 锁定
- 按标记恢复传感器接线，端子螺丝扭矩约 0.5N・m
- 自检：模块无倾斜、接线牢固、无工具遗留
阶段四：上电测试（20 分钟）
- 测量供电电压为 24VDC，确认无短路
- 单独给机架上电，观察 LED 状态：
- 绿灯常亮：正常运行
- 红灯闪烁：故障，需排查传感器或接线
- 连接 3500 配置软件，读取模块信息，核对固件版本
- 下载通道配置，测试 4 通道传感器信号，误差应 <±0.1%
- 空载运行 30 分钟，无报警即完成更换

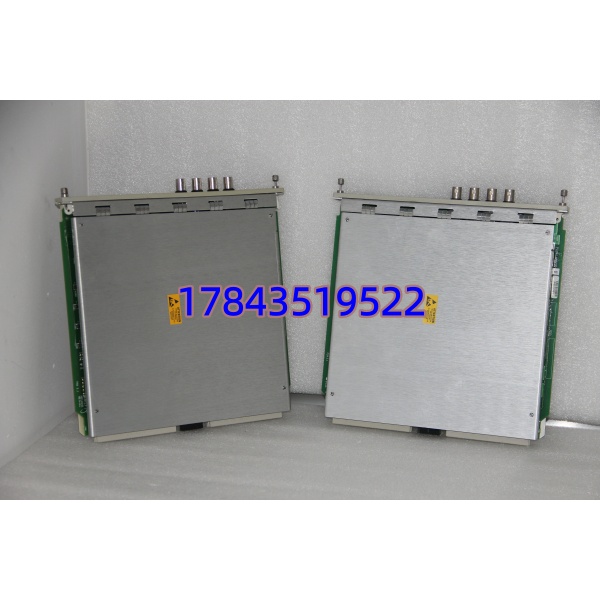

350042M
常见问题解答 (FAQ)
Q1：3500/42M 和 350042M 是同一个产品吗？
A：是。3500/42M是标准型号写法，350042M是简化写法，指同一款四通道振动监测模块。原厂标签两种标注都有，采购时核对序列号即可。
Q2：这个模块支持热插拔吗？
A：不支持。3500/42M 是 3500 系统的核心监测模块，更换必须断电。强行热插拔可能导致背板损坏、模块烧毁，甚至振动保护误动作。需在线更换时，建议配置冗余机架。
Q3：3500/42M 和 3500/40M 有什么区别？
A：两者均为四通道监测模块，核心差异在功能：
- 3500/40M：基础版，仅支持径向振动、轴向位移
- 3500/42M：增强版，新增差胀、偏心、REBAM、加速度 / 速度监测，支持更复杂的故障诊断
Q4：更换后传感器读数异常是什么原因？
A：常见 3 个原因：
- 传感器不匹配：需用本特利 3300 系列电涡流传感器，非原厂传感器易信号漂移
- 接线错误：正负接反或屏蔽层接地不良，需对照图纸重接
- 间隙电压异常：传感器与轴间隙超出 0.5~1.5mm 范围，需重新调整
Q5：质保多久？是翻新件吗？
A：我们提供12 个月质保。所供 3500/42M 为全新原装库存（New Surplus），非翻新件。可提供：
- 原厂未拆封防静电袋照片
- 序列号（可在本特利系统查询）
- 入库检测报告与上机测试视频
