描述
产品深度介绍

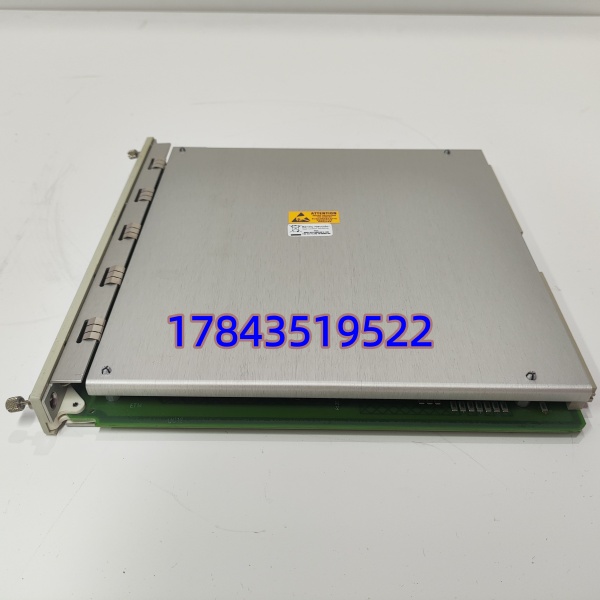

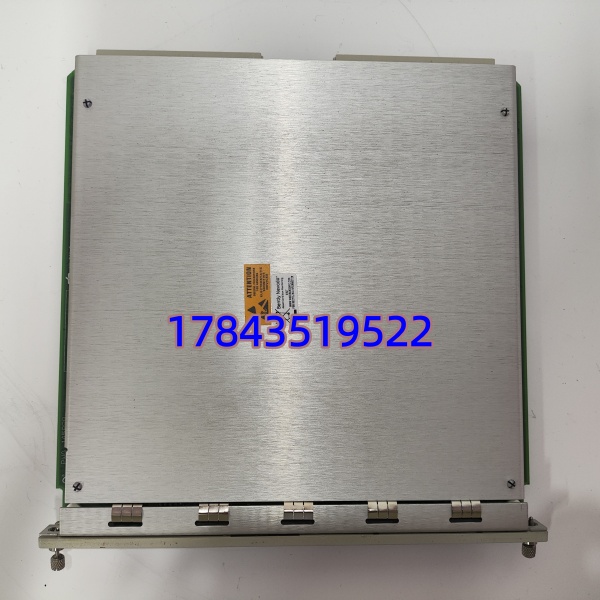

Bently 3500-94（145988-01）是 3500 机械保护系统的专用 VGA 显示模块，占用机架 1 个插槽，负责驱动外接彩色触摸屏显示器。模块可实时呈现系统事件、告警列表、各通道测量数据及机架运行状态，支持本地触控操作与自定义画面配置。
适配汽轮机组、风机、压缩机等大型旋转设备的在线监测场景，符合 API 670 设备保护标准，可远程安装于机架 25 英尺范围内，支持多机架显示路由，是 3500 系统人机交互的核心部件。
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 整机型号 | 3500-94 |
| 部件编号 | 145988-01 |
| 显示输出 | 标准 VGA（640×480 彩色） |
| 触控支持 | 兼容触摸屏显示器 |
| 安装距离 | 最远 8 米（25 英尺） |
| 系统适配 | 3500 全系列监测机架 |
| 供电方式 | 3500 机架背板供电 |
| 状态指示 | 电源、通讯、故障 LED 指示灯 |
| 自定义画面 | 支持 9 组本地配置界面 |
| 告警继电器 | 2 路 SPDT 继电器（可组成 DPDT） |
质量检测流程
- 入库验收检测核验原厂装箱单据、序列号与防伪标识，外观无磕碰腐蚀、电路板无老化，配套说明书、合格证齐全。
- 上机功能测试搭载 3500/05 标准机架测试，通电自检正常。驱动 VGA 触摸屏，测试数据显示、触控操作、告警触发功能，连续运行 24 小时无卡顿，出具检测报告。
- 电气参数测试采用福禄克 115 万用表检测，500V 摇表测试绝缘阻值＞10MΩ，核验背板供电兼容性与继电器触点通断正常。
- 固件与配置核验读取模块固件版本，记录出厂默认拨码设置，存档配置界面实拍影像。
- 最终质检封装质检员核对全部项目后签字，模块装入防静电袋密封，外层气泡膜 + 纸箱防护，粘贴 QC 合格标签。
替换避坑指南
- 固件版本不匹配新旧模块固件版本差异大，会出现触摸屏无数据或通讯失败。替换前读取原模块固件版本，采购时匹配对应版本；版本不兼容可联系技术支持适配升级。曾遇到更换后屏幕只亮无数据，排查为固件版本不兼容导致。
- 拨码开关配置错误模块拨码涉及通讯地址、显示模式等设置，出厂默认与现场工况可能不符。替换前务必拍摄原模块拨码位置，新装模块严格复刻，避免通讯异常或显示错乱。
- VGA 线缆与接口不兼容部分老款显示器线缆针脚定义有差异，凭经验接线易出现无信号。优先使用原厂配套线缆，接线前核对接口针脚定义，屏蔽层按规范单端接地。
- 多机架配置冲突使用显示路由功能监控多机架时，未按规范设置主从机架，会出现数据混乱。替换后重新配置路由参数，明确主机架与从机架地址，避免数据覆盖。
- 静电击穿模块干燥季节静电风险高，未做防护徒手拆装，极易损坏电路板。作业必须佩戴防静电手环，在防静电垫上操作，曾出现无防护操作导致模块通电后黑屏的案例。
