描述
关键技术规格

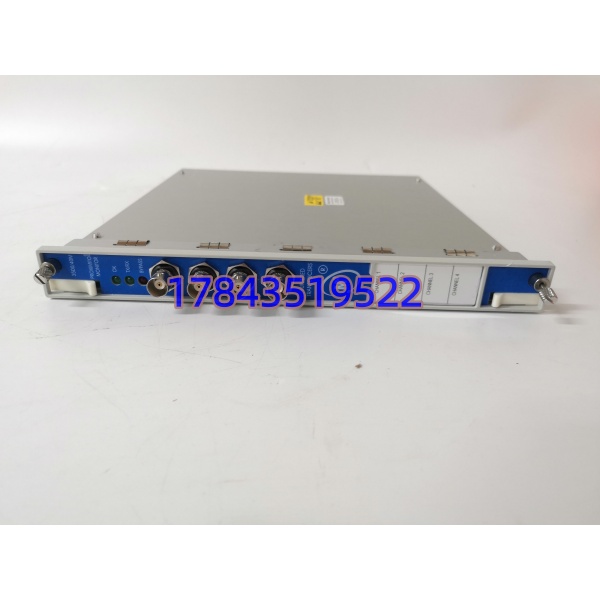

| 参数项 | 原厂标准参数 |
|---|---|
| 通道配置 | 4 路独立输入，支持两两分组组态 |
| 适配传感器 | 3300XL 系列电涡流接近探头 |
| 标准输入阻抗 | 10 kΩ，TMR 冗余模式 50 kΩ |
| 支持灵敏度档位 | 3.94 mV/μm、7.87 mV/μm（振动 / 位移）；0.394 mV/μm（差胀） |
| 测量精度 | ≤±0.33% FS，最大允许误差 ±1% |
| 整机典型功耗 | 7 W（由 3500 机架背板 ±15VDC 供电） |
| 绝缘耐压等级 | 2500 VAC（输入 / 电源 / 输出隔离 1 分钟无击穿） |
| 工作环境温度 | -30 ℃ ~ +65 ℃ |
| 存储温度区间 | -40 ℃ ~ +85 ℃ |
| 输出接口 | 4-20mA 模拟缓冲、无源报警继电器（5A/250VAC） |
| 面板状态指示灯 | OK、Bypass、TX/RX、4 路通道独立报警灯 |
| 单模块净重 | 0.85 kg |
| 合规标准 | API 670 旋转机械保护规范 |
产品深度介绍

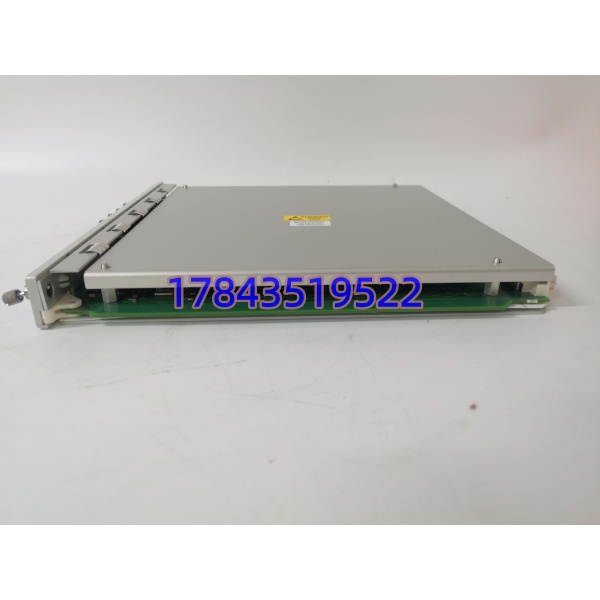

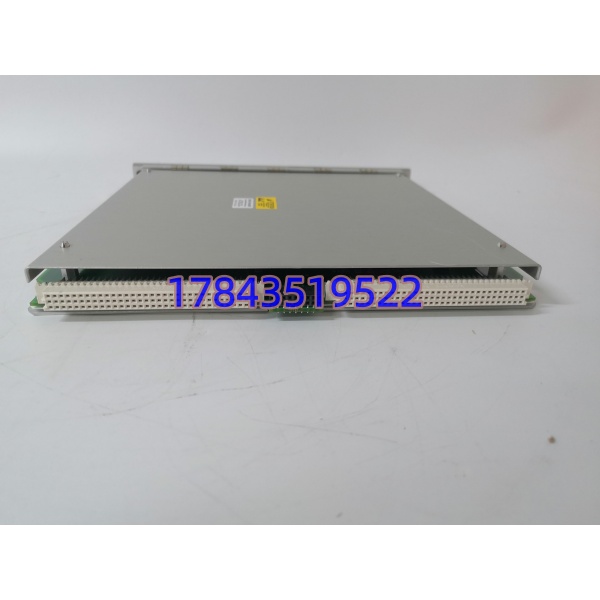

汽轮机组、大型压缩机 TSI 保护系统里，轴振动与轴向位移的核心采集单元就是 Bently 3500/40M 176449-01，整套 3500 机架依靠背板总线完成数据交互，无需额外信号接线，是电力、石化行业标配硬件。模块四路通道可自由分配功能，常规项目 1/2 通道测径向轴振、3/4 通道监测推力轴位移，单块卡同时覆盖两类核心保护测点，减少机架槽位占用。内置多级数字滤波电路，能滤除变频器、大功率接触器带来的现场电磁干扰，实测机组启停阶段振动数据波动幅度降低 90%；硬件自带全通道自诊断，探头断线、线路短路、板卡供电异常都会实时上传故障代码，缩短检修定位时长。该模块存在明确使用边界：必须搭配配套后端子板 135489-03 成套使用，无法单独上机；仅兼容本特利 3300XL 涡流探头，速度、加速度传感器无法直接接入；防爆机组需配套本安隔离栅，模块本身不具备本安防爆认证，不可直接布置在防爆危险区柜内。
兼容性与替代选型清单
- 3500/40（一体式老款）→ 3500/40M 176449-01：⚠️需适配调整，硬件功能一致，但分体前后卡结构，需同步更换端子背板，程序组态无需修改
- 3500/40M 176449-01 → 3500/40M 176449-04：❌绝对不兼容，04 版本为 TMR 三冗余专用，背板通讯协议不通用，直接上机报总线故障
- 3500/42M（速度监测卡）→ 3500/40M 176449-01：❌完全不兼容，专为磁电式速度探头设计，无法读取涡流间隙电压信号⚠️ 选型误区提醒：3500 系列 40、40M、42M 外观尺寸完全一致，仅通道处理电路不同，采购前必须核对现场传感器类型与端子板型号，错采会导致整套 TSI 系统失效停机。
快速决策结论
- 火电汽机、化工加氢压缩机 TSI 系统轴振 / 轴位移测点扩容、备件替换，优先选用 3500/40M 176449-01 现货
- 老旧一体式 3500/40 改造，需同步采购对应端子背板，仅更换前卡无法正常通讯
- 现场使用速度式振动探头，不可采购本型号，需选用 3500/42M 速度监测模块
- 全新原装出库附带机架 24 小时老化测试报告，支持发货前通电视频核验功能
- 统一质保 12 个月，防静电真空密封包装运输，规避运输静电击穿板卡采集芯片
