描述
产品深度介绍

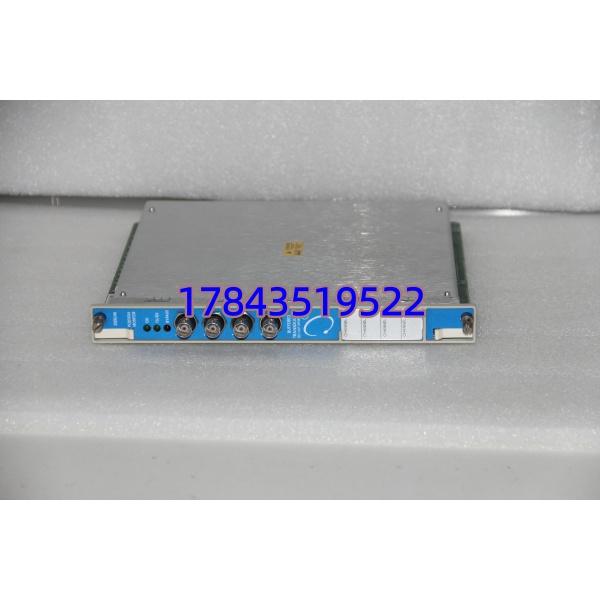

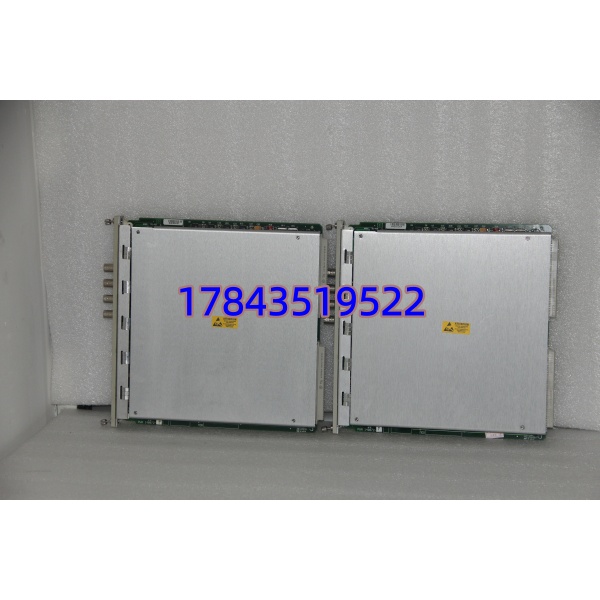

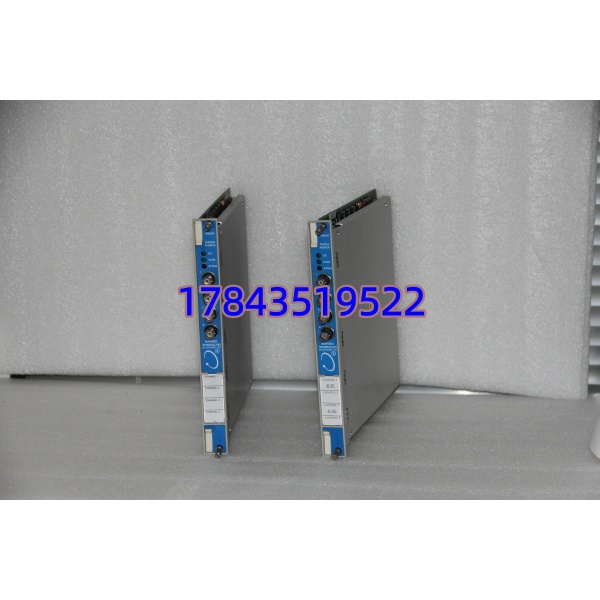

Bently Nevada 3500/45 是 GE 旗下本特利（Bently Nevada）推出的4 通道位置监测模块，属于 3500 机械保护系统核心组件。专为汽轮机、燃气轮机、压缩机等大型旋转机械设计，用于监测轴位移、差胀、阀位等关键参数，防止机械故障引发非计划停机。
作为精密监测模块，3500/45 可接入电涡流传感器、RPT、AC/DC LVDT 及旋转电位器，每通道独立可编程报警，具备高输入阻抗与信号调理能力。模块内置自诊断，支持热插拔，适配 3500 全系列机架，是工业旋转机械状态监测与保护的核心备件。
350045
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 型号 | Bently Nevada 3500/45 |
| 通道数 | 4 通道（独立可编程） |
| 支持传感器 | 电涡流 / RPT / AC-LVDT / DC-LVDT / 旋转电位器 |
| 输入阻抗 | 10kΩ（电涡流）/1MΩ（DC-LVDT）/137kΩ（AC-LVDT） |
| 灵敏度 | 差胀：0.394V/mm；轴位移：3.937mV/μm |
| 功耗 | 7.7W（典型，位置 I/O） |
| 报警设置 | 每通道可编程高 / 低报警、危险值 |
| 工作温度 | 0°C 至 +60°C |
| 尺寸 (高 × 宽 × 深) | 241.3 mm × 24.4 mm × 241.8 mm |
| 重量 | 0.91 kg |
350045
安装与接线指南
阶段一：准备工作（10 分钟）
⚠️ 安全第一：
- 确认机组停机，切断 3500 机架总电源及 UPS。
- 等待 5 分钟释放电容余电，防止电击。
工具准备：
- 防静电手环、防静电垫
- PH1 十字螺丝刀、万用表
- 标签纸、记号笔、手机（拍照记录）
备份工作：
- 导出 3500 机架配置至 U 盘与云端。
- 拍照记录旧模块接线端子、跳线设置及槽位编号。
阶段二：拆卸旧模块（15 分钟）
- 断开接线：按标签逐一拆卸传感器线缆与通讯线，避免拉扯损坏端子。
- 释放固定：按压模块上下卡扣，垂直拔出模块。
- 检查背板：清理针脚灰尘，确认无弯曲、氧化或烧蚀痕迹。
⚠️ 注意：保留旧模块配置标签，拍照存档后再清理。
阶段三：安装新模块（15 分钟）
- 静电防护：佩戴手环，从防静电袋取出模块。
- 配置复刻：对照照片设置通道跳线、传感器类型与量程。
- 插入机架：对准槽位垂直按压，卡扣锁定到位，确认模块与机架平齐。
- 恢复接线：按标签还原传感器线缆与通讯线，端子螺丝扭矩控制在 0.5N・m。
自检清单：
- 跳线设置与原模块一致
- 接线无松动、无错接
- 模块固定牢固、无倾斜
阶段四：上电测试（20 分钟）
- 上电前检查：测量机架供电电压（18–30V DC），确认无短路。
- 模块启动：单独给机架上电，观察 RUN 绿灯常亮、无 ERR 红灯报警。
- 软件配置：通过 3500 配置软件扫描模块，核对固件版本与通道参数。
- 功能验证：模拟传感器信号，测试通道读数与报警触发逻辑正常。
- 长期监测：系统运行 30 分钟无报警，记录序列号与更换日期。
⚠️ 常见问题：信号异常优先检查传感器接线与阻抗；ERR 灯闪烁需核对固件版本兼容性。
350045
常见问题解答 (FAQ)
Q1: 3500/45 支持热插拔吗？A: 支持。3500 系列 I/O 模块均支持在线热插拔，更换时无需停机，不影响其他通道运行。操作时注意静电防护，避免在带电状态下触碰背板针脚。
Q2: 这个模块能监测哪些参数？适配哪些传感器？A: 可监测轴位移、差胀、阀位、机壳膨胀等位置类参数。适配电涡流传感器、旋转位置传感器（RPT）、AC/DC 线性可变差动变压器（LVDT）及旋转电位器，覆盖主流工业位移监测场景。
Q3: 3500/45 和 3500/42、3500/50 有什么区别？可以替换吗？A: 三者功能不同，不能直接替换：
- 3500/45: 4 通道位置 / 差胀监测，适配位移类传感器
- 3500/42: 振动监测模块，用于轴振、瓦振测量
- 3500/50: 转速 / 键相模块，测量转速与相位信号
需根据监测需求匹配对应模块，槽位兼容但功能不可互换。
Q4: 更换模块后需要重新配置参数吗？A: 同型号直接替换无需重配参数，模块会自动从机架加载配置。若涉及固件升级，需核对版本兼容性，必要时重新下载配置，耗时约 30 分钟。
Q5: 质保期多久？售后有保障吗？A: 提供12 个月质保（自发货日起），覆盖硬件非人为故障。质保期内出现功能异常，可免费维修或更换；支持远程技术协助，提供测试报告与序列号溯源服务。
Q6: 如何辨别模块是全新原装还是翻新？A: 全新原装可提供：
- 原厂防静电袋、装箱单与出厂合格证
- 序列号可在 Bently Nevada 官网查询生产日期
- 无划痕、无维修痕迹、接口针脚全新无氧化
- 完整的入库与功能测试记录，可提供视频验证
