描述
关键技术规格
| 参数项 | 详细参数 |
|---|---|
| 型号 | 3500/32（125720-01） |
| 通道数 | 4 路独立 SPDT 继电器 |
| 触点容量 | 5A @ 24VDC / 240VAC |
| 逻辑功能 | 支持 AND/OR 表决逻辑，可组态报警 / 危险触发 |
| 工作温度 | -30°C ~ +65°C |
| 存储温度 | -40°C ~ +85°C |
| 湿度 | 95% RH，无冷凝 |
| 尺寸（mm） | 241 × 24.4 × 99.1 |
| 重量 | 约 0.4 kg |
| 安装位置 | 3500 机架 TDI 模块右侧任意槽位 |
| 认证 | CSA/NRTL/C（可选） |
产品深度介绍

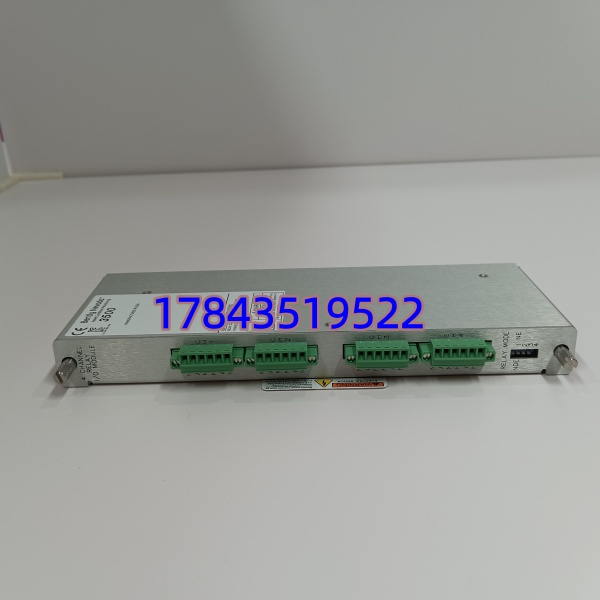

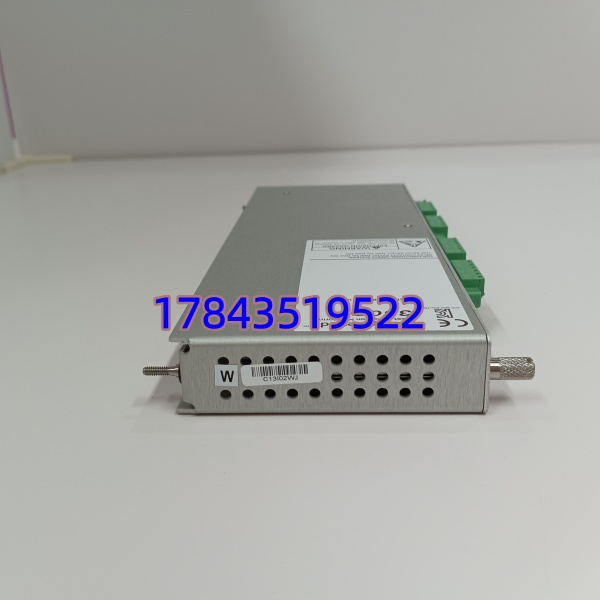

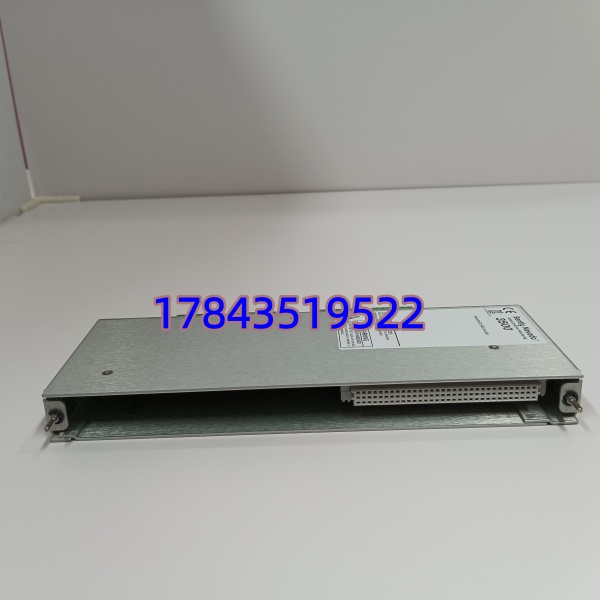

Bently 3500/32 125720-01 是3500 机械保护系统专用 4 通道继电器模块，全高设计，适配本特利 3500 系列机架。核心作用是把振动、位移、温度等监测模块的报警信号，转换成干接点继电器输出，直接驱动声光报警、ESD 紧急停机或 DCS 联锁信号。
每通道为独立 SPDT 继电器，触点环氧树脂密封并带灭弧器，寿命达 10 万次（5A 负载）。通过机架组态软件，可灵活设置与 / 或表决逻辑，支持多测点组合触发，适配复杂保护策略。模块自带系统 OK 继电器，故障时自动报警，保障保护回路可靠性。
应用场景与行业案例
旋转机械最怕 “保护失灵”—— 振动超标、轴位移超限、温度异常时，若无法及时停机，极易导致轴瓦烧毁、转子断裂等重大事故。3500/32 就是关键设备最后一道保护屏障。
典型应用场景
- 电力行业：汽轮发电机组、给水泵、风机振动 / 轴位移报警与停机联锁。
- 石油化工：离心压缩机、反应釜搅拌器、泵组超速 / 振动保护输出。
- 冶金行业：轧机、鼓风机、制氧机关键参数超限联锁控制。
- 油气开采：燃气轮机、涡轮膨胀机、压缩机站紧急停机回路。
- 水处理：大型水泵、鼓风机振动监测报警，防止设备失效。
真实案例：某电厂汽轮机保护升级
2025 年，南方某 2×600MW 机组，原有继电器模块老化，多次出现误报警、触点粘连，影响机组稳定运行，存在安全隐患。
改造方案：更换为 Bently 3500/32 125720-01，保留原 3500 机架与监测模块，重新组态保护逻辑。
效果：
- 继电器触点可靠，误报警降为 0，杜绝粘连风险；
- 支持复杂表决逻辑，实现 “振动 + 位移” 双参数联合保护；
- 模块故障自诊断，维护效率提升 70%，减少非计划停机风险。
入库质检全流程
- 入库验收：核对原厂料号 125720-01、序列号；检查面板无划痕、接口完好；配套说明书、合格证齐全。
- 上机功能测试：接入 3500 测试机架；24V 供电；逐通道测试吸合 / 断开，用万用表测触点导通；连续运行 24 小时，监测温升与稳定性。
- 电气参数测试：500V 摇表测绝缘 > 10MΩ；测试触点耐压、接触电阻≤50mΩ；检查灭弧器正常。
- 逻辑组态核验：下载测试逻辑，验证 AND/OR 表决功能；模拟报警 / 危险信号，确认继电器动作准确。
- 封装出库：质检员签字；防静电袋密封，气泡膜 + 纸箱加固；贴 “QC Passed” 标签；可提供测试报告 / 视频供客户复核。
