描述
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号全称 | 3500/20-01-02-00（前板 125744-02 + 后板 125768-01） |
| 安装位置 | 必须装在 3500/05 机架 1 号槽（紧邻电源） |
| 通讯接口 | RS-232/RS-422 串行口（专有协议） |
| 波特率 | 38.4 kbps（支持自动波特） |
| 功能定位 | 机架配置、模块管理、数据采集、报警输出、系统自检 |
| 安全机制 | 密码保护，防止未授权配置修改 |
| 继电器输出 | OK 继电器：5A @ 24VDC / 120VAC 状态触点 |
| 功耗 | 典型 4.75W |
| 工作温度 | -30°C ~ +65°C |
| 防护等级 | IP20 |
| 尺寸 / 重量 | 241×24×242 mm / 约 0.91 kg |
产品深度介绍

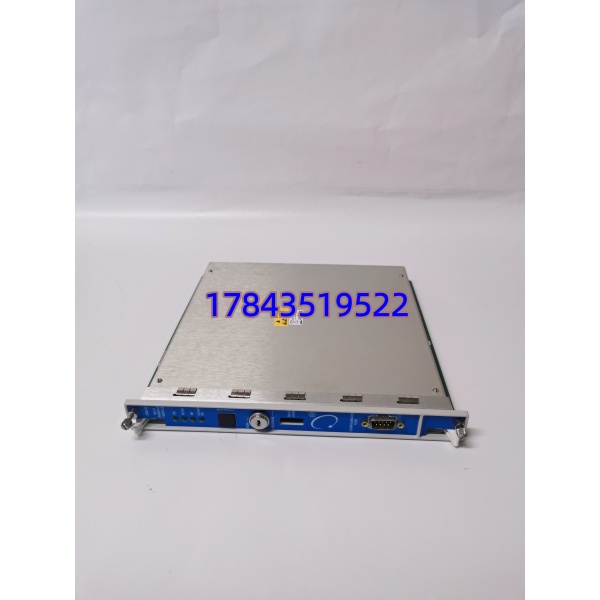

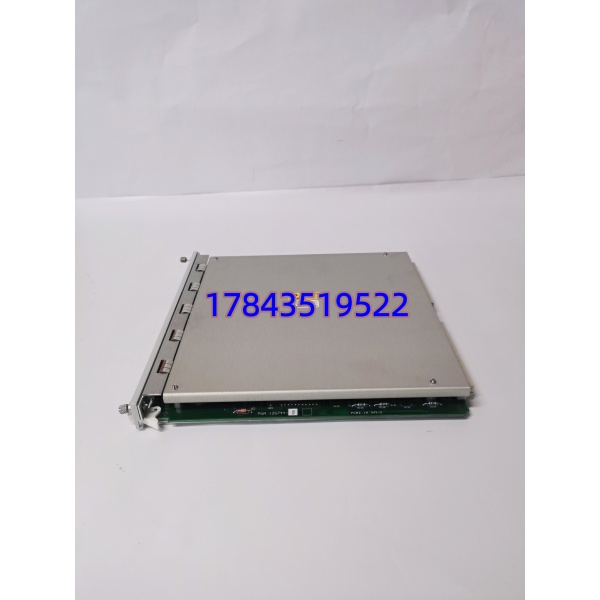

BENTLY 3500/20（125744-02）是本特利 3500 TSI 系统的核心机架接口模块（RIM），相当于整框的 “大脑与通讯枢纽”。它负责与上位软件（3500/01 组态、3500/02 显示）对接，完成机架配置、参数下载、数据采集、状态诊断与报警输出。
每框必须且只能配一块3500/20，固定在 1 号槽位。前面板带 TX/RX、CONFIG OK、OK 继电器等 LED，方便现场快速判断通讯与运行状态。采用专有协议与加密保护，保障关键机组数据安全与配置防篡改。
应用场景与行业案例
工程痛点
旋转机组（汽轮机、燃气轮机、压缩机）需连续振动 / 键相 / 温度监测与保护；机架多模块协同、数据集中上传、远程配置与诊断需求强；一旦通讯中断或配置错误，保护系统失效，机组面临飞车风险。
典型应用场景
- 电力行业 – 汽轮发电机组 TSI3500/20 管理整框振动、轴向位移、胀差、转速模块，数据上传 DCS/TDXnet，确保并网机组稳定运行。
- 石油化工 – 压缩机组保护用于裂解气、丙烯、乙烯压缩机，实时监测振动与轴位移，超限联锁停机，避免轴系损坏。
- 冶金行业 – 大型风机 / 电机监测高炉鼓风机、烧结主抽风机等关键旋转设备的振动保护与数据远程监控。
- 油气开采 – 海上平台燃气轮机盐雾、振动环境下，保障 TSI 系统通讯稳定与配置可靠，支持远程维护。
真实案例
某电厂 300MW 机组 TSI 改造2025 年 10 月，华东某电厂原有 3500/20 老化，频繁通讯中断，导致 DCS 无法接收振动数据，保护功能时好时坏，机组被迫降负荷运行，每天损失超 30 万元。
更换全新3500/20（125744-02），直接原位替换、无需改线；重新下载配置后，通讯恢复稳定，数据上传延迟 < 1 秒，所有振动、位移、转速参数实时可见，联锁保护可靠投用。
投用至今连续 7 个月零故障，避免非计划停机损失超 6000 万元；远程配置与诊断效率提升 80%，减少现场维护工作量。
核心卖点与差异化
- 系统唯一核心：每框必备 RIM，无它则整框无法配置与通讯，不可替代。
- 专有协议 + 加密保护：防止未授权篡改配置，关键机组数据安全可控。
- 即插即用：标准 1 号槽安装，原位替换无需改线，停机时间最短。
- 宽温高可靠：-30°C~+65°C 稳定运行，MTBF>10 万小时，适配恶劣工况。
- 完整状态指示：前面板多 LED，现场无需软件即可快速诊断通讯 / 配置 / 运行状态。
- 全新原装质保：原厂正品，12 个月质保，出库前完成通讯 + 配置 + 老化全测试。
