BENTLY 3500/15 | 本特利电源模块 汽轮机振动监测系统

描述

关键技术规格

3500/15是本特利3500系列监测系统的电源模块，它是一个系列型号，具体配置由后缀代码决定。以下以最常见的通用交流版本（127610-01 AC电源模块）为主进行说明。

产品深度介绍

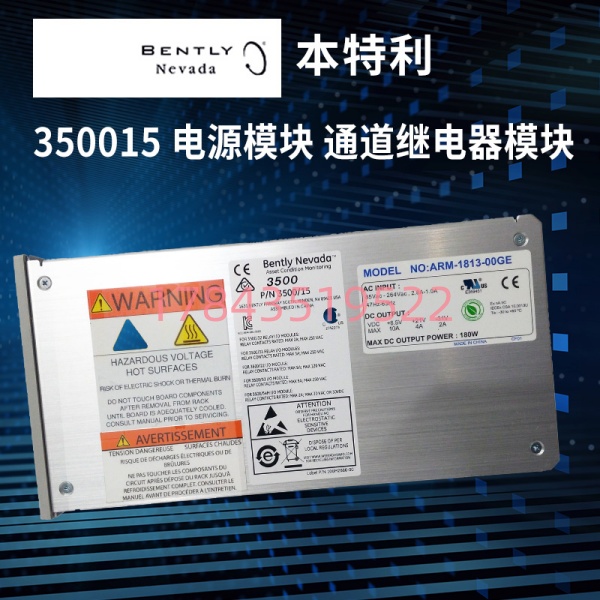

BENTLY 3500/15 是本特利 3500 系列机械保护系统中的核心电源模块。3500 系列广泛应用于电力、石化、冶金等行业的大型旋转机械（如汽轮机、压缩机、燃气轮机）的振动、位移、转速在线监测。3500/15 的作用就是为整个机架内的监测模块、通信模块、I/O模块提供稳定、纯净的直流电源。

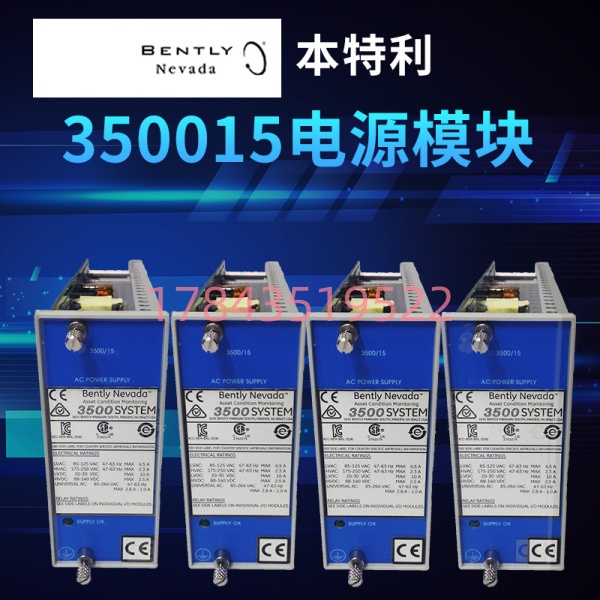

3500 系统的机架左侧设计有两个半高电源插槽，上下排列。你可以只装一个电源模块，也可以装两个做1+1 冗余——平时两个同时工作，任何一个坏了，另一个自动接管，系统供电不中断。冗余配置下，更换故障模块支持热插拔，不用断电。

型号后缀解读（非常重要）

3500/15 本身是个系列代号，实际产品由“模块本体 + PIM电源输入模块”组成，后缀决定了电源类型和认证等级。订货号格式为：3500/15-AXX-BXX-CXX。

常用备件号对照：

• 127610-01：通用交流电源模块 (85-264V AC)，最常见版本
• 125840-01：高压交流电源输入模块(PIM)
• 129486-01：高压直流电源模块 (88-140V DC)
• 133292-01：低压直流电源模块

输出说明：3500/15 输出的是多路电压——+5V、+15V、-15V、+24V，分别供给机架内不同类型的监测模块。不是简单的一路24V输出。采购替换时务必确认旧模块的输出配置。

应用场景与行业案例

痛点：监测系统电源坏了，振动数据全丢

3500系统是汽轮机、压缩机的“听诊器”，连续监测轴振动、轴位移、转速、键相等关键参数。电源模块一旦失效，整个机架的监测模块全部断电——振动数据没了，保护逻辑无法执行，设备等于“裸奔”。

最麻烦的是，3500系统的电源模块故障往往是“软故障”。输出电压纹波变大、某一路电压掉电、间歇性重启——这些故障在DCS上不一定能直接看到，但会导致监测数据跳变、误报警甚至误跳机。

典型应用场景

1. 火力发电厂 – 汽轮机振动监测
   汽轮机的轴振、瓦振、轴位移、转速、键相全部接入3500系统。3500/15为这些监测模块供电，一旦电源异常，整个TSI系统瘫痪，运行人员看不到振动数据，汽轮机只能紧急停机。
2. 天然气长输管线 – 离心压缩机监测
   压缩机是管线的“心脏”，振动超标是喘振的前兆。3500系统实时监测，触发报警或停机。现场往往是无人值守站，电源模块的冗余设计至关重要。
3. 石油化工 – 催化裂化主风机监测
   主风机一旦非计划停机，整个催化装置切进料，损失每小时数十万。3500/15采用1+1冗余配置，确保监测系统供电不中断。
4. 冶金 – 高炉鼓风机监测
   高炉鼓风机停机意味着高炉休风，恢复生产需要数小时。3500系统配合3500/15电源模块，保障振动、轴位移监测的连续性。

三个踩坑提醒

❗ 后缀选错，装不上或者不兼容
3500/15的不同后缀对应不同输入电压和PIM配件。采购前先看旧模块标签，确认是交流版(127610-01)还是直流版(129486-01)，以及PIM型号(125840-01等)。买错版本可能插不上或者烧模块。

❗ 冗余配置下，更换前确认主备状态
3500机架上下两个电源插槽，上槽为主、下槽为备。冗余模式下换模块，拔之前确认要换的是故障模块，别把好的那个拔了。面板上有状态指示灯，故障模块会亮红灯。

❗ 保险丝别忽略
交流版和高压直流版的PIM内部有保险丝(01720025，5A/500V快速熔断型)。如果模块插上不亮，先查是不是保险丝烧了——换一根保险丝比换整个模块便宜得多。
