描述
关键技术规格
- 型号: 3500/42M
- 物料号: 176449-02
- 通道数: 4 路独立可组态通道
- 传感器输入: 电涡流探头（位移）、速度传感器、加速度传感器
- 输入阻抗: 10kΩ（位移 / 加速度输入）
- 功耗: 典型 7.7W
- 传感器电源: -24V DC
- 信号灵敏度:
- 径向振动：3.94mV/μm 或 7.87mV/μm
- 轴向位移：3.94mV/μm 或 7.87mV/μm
- 速度：20mV/(mm/s) pk
- 缓冲输出: 每通道 1 路 BNC，550Ω，短路保护
- 记录仪输出: 4-20mA
- 工作温度: -30°C ~ +65°C
- 尺寸: 标准 3500 机架单槽位
- 重量: 约 0.3kg
产品深度介绍

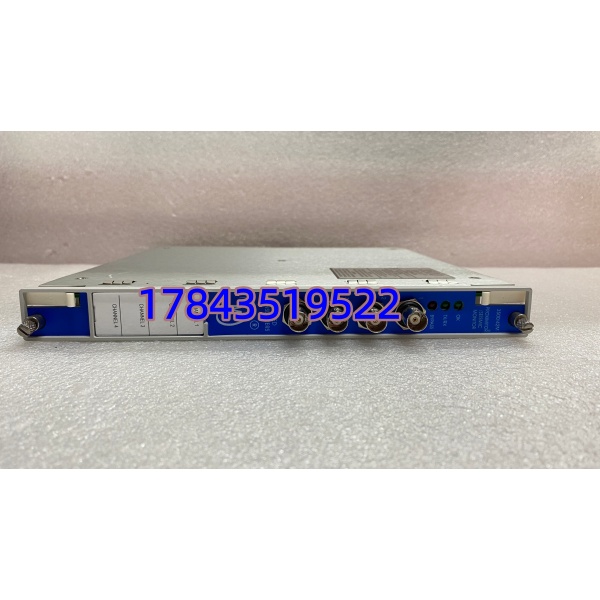

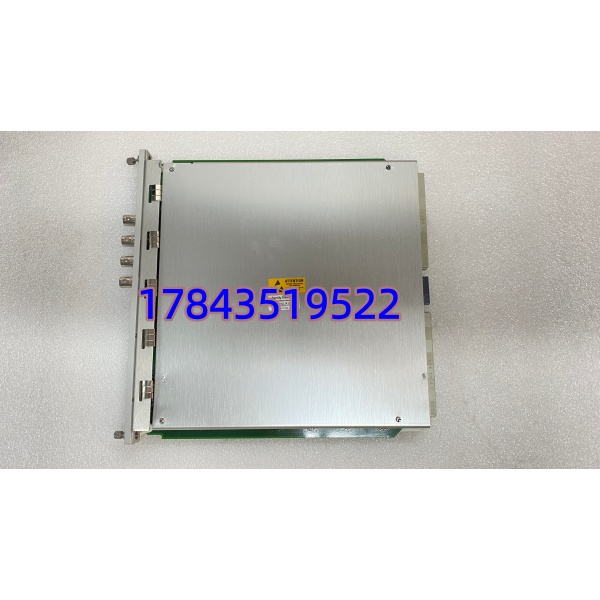

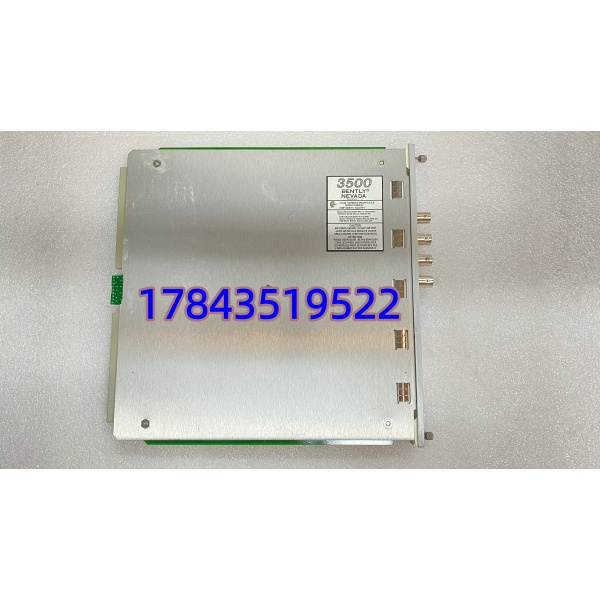

BENTLY 3500/42M（176449-02）是本特利 3500 TSI 系统的核心监测模块，专为大型旋转机械（汽轮机、压缩机、发电机）设计。作为 4 通道多功能监测卡，它可同时接入电涡流、速度、加速度三类传感器，实时监测轴振、轴向位移、差胀、偏心等关键参数。
模块具备独立通道组态、智能报警管理与缓冲输出功能，支持报警 / 危险阈值设置与投票逻辑，有效避免误跳车。内置自诊断与传感器健康监测，适配电力、石化、冶金等严苛工况，是工业旋转机械保护的主流选择。
应用场景与行业案例
工程痛点描述
大型旋转机械最怕非计划停机。轴振超标、轴向位移超限、轴承磨损等故障若未及时预警，会导致转子摩擦、叶片断裂，单次事故损失可达千万级。传统监测方案通道少、精度低、抗干扰弱，难以满足机组安全要求。
典型应用场景
- 电力行业 – 汽轮发电机组 TSI监测汽轮机轴振、轴向位移、差胀、偏心，保护机组在启动、满负荷、甩负荷工况下的安全运行，是电站 TSI 必配模块。
- 石油化工 – 离心压缩机保护用于工艺压缩机、增压机的轴振动与轴位移监测，避免喘振、轴窜动导致的密封损坏与工艺中断。
- 冶金行业 – 高炉鼓风机 / 烧结主抽风机监测高速旋转设备的振动与轴承状态，适配粉尘、高温、强电磁干扰环境，保障连续生产。
- 空分行业 – 大型空气压缩机实时监测转子振动与轴向位置，防止振动超标导致的转子弯曲与设备损坏，降低非计划停机风险。
真实案例
某电厂 300MW 机组原用老旧监测模块，振动信号漂移、报警误报频发，每月需人工复核数据，运维压力大。更换 3500/42M（176449-02）后，利用其4 通道高精度与强抗干扰特性，稳定监测轴振、位移、差胀，误报率降至 0，连续运行 2 年无故障，减少非计划停机损失超 800 万元。
质量透明化检测流程
- 入库验收：核对原厂序列号与物料号 176449-02，检查 PCB 无腐蚀、BNC 接口无松动，配齐合格证与出厂校准报告。
- 上电自检：在 3500 机架通电，核查 LED 状态，读取固件版本，测试 – 24V 传感器电源输出稳定性。
- 功能测试：接入标准电涡流 / 速度传感器信号，4 通道全量程测试，24 小时满载老化，监测温升≤35°C。
- 电气检测：500V 摇表测绝缘 > 10MΩ，校验 4-20mA 输出精度，测试 BNC 缓冲输出信号完整性。
- 配置备份：备份通道组态参数，拍照记录拨码 / 跳线位置。
- 包装出库：防静电袋密封，贴 QC 合格标签，附完整测试报告与校准证书。
