描述
关键技术规格
- 型号: 146031-01（3500/22M）
- 功能定位: 3500 机架接口 + 瞬态数据采集 + 通信处理（替代 3500/20+TDXnet）
- 输入通道: 4 路接近探头输入（-24VDC）
- 采样速率: 最高 100kHz，支持瞬态波形捕捉
- 通信接口: 以太网（TCP/IP）、RS-485
- 供电: 24VDC ±10%，功耗＜5W
- 工作温度: -40°C ~ +65°C
- 尺寸 (宽 × 高 × 深): 241.3×24.4×99.1 mm
- 重量: 约 0.44 kg
- 防护等级: IP20（工业级防尘）
产品深度介绍

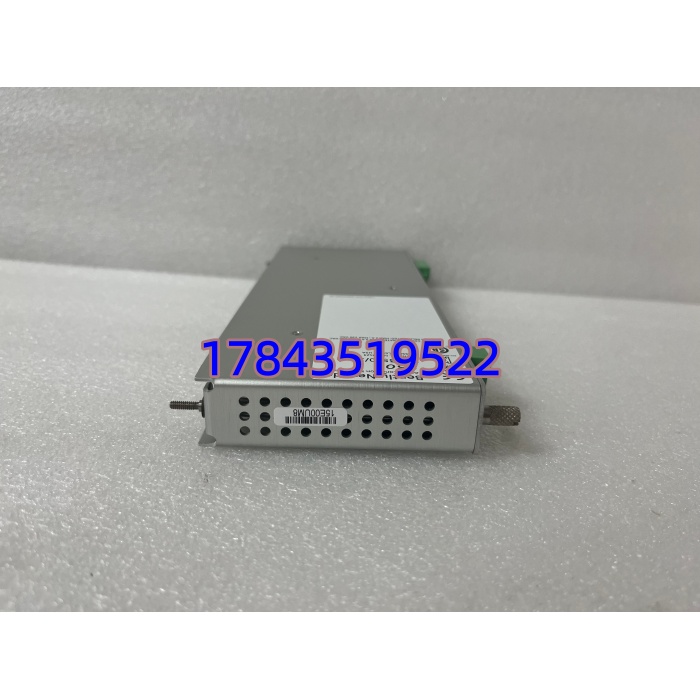

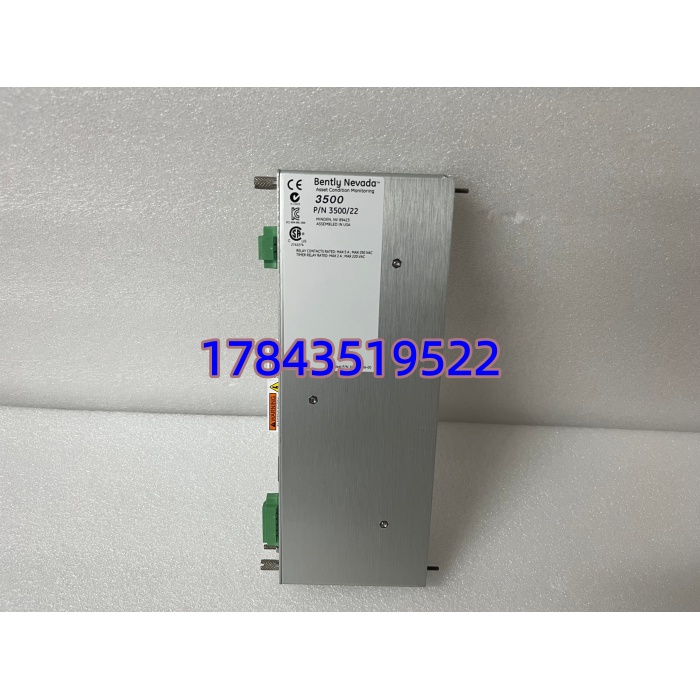

BENTLY 146031-01（3500/22M）是本特利 3500 系统的核心瞬态数据接口卡（TDI），专门用于旋转机械（汽轮机、压缩机、风机）的振动、轴位移、转速数据采集与上传。
它集成了原 3500/20 机架接口模块与 TDXnet 通信处理器的功能，可直接安装在 3500 机架 RIM 槽位，与 3500/40M、3500/42M 等监测卡配合，连续采集稳态与瞬态波形数据，通过以太网上传至 System 1 软件做故障诊断与趋势分析。单卡支持 4 路探头输入，适配电厂、化工、冶金等关键机组的长期在线监测。
应用场景与行业案例
工程痛点
大型旋转机械（汽轮机、压缩机）需毫秒级瞬态数据捕捉，传统模块无法同步采集振动 / 位移 / 转速，故障时缺少波形数据导致诊断困难，非计划停机损失大。
典型应用场景
- 电力行业 – 汽轮发电机组
监测轴振、轴向位移、偏心，捕捉启停瞬态波形，提前预警不平衡、碰摩故障。
- 石油化工 – 离心压缩机
连续监测振动与推力轴承位移，防止喘振与轴系损坏，保障连续生产。
- 冶金行业 – 高炉鼓风机
强振动、粉尘环境下长期监测，数据上传 DCS 与 System 1，保障机组稳定。
- 空分行业 – 大型空压机
实时监测振动与转速，异常时快速捕捉波形，缩短故障排查时间。
真实案例
某电厂 300MW 汽轮机组，原用老款通信卡，故障时瞬态数据丢失，多次延长停机时间。更换 146031-01 后，瞬态采样同步率达 99.9%，波形捕捉延迟＜1ms，一次轴瓦碰摩故障中，精准记录异常波形，2 小时定位问题并修复，减少停机损失超 80 万元。
核心卖点与差异化
- 二合一集成设计：替代 3500/20+TDXnet，减少机架槽位，降低成本 30%。
- 高同步瞬态采集：4 通道同步采样，最高 100kHz，精准捕捉机组启停与故障瞬态。
- 双通信冗余：以太网 + RS-485 双接口，支持数据备份与多系统对接，传输稳定。
- 宽温工业级可靠：-40°C~+65°C 运行，抗振动、防尘，适配严苛工况。
- 原装质保 + 全测试：原厂正品，出货前 3500 机架联调 + 瞬态采集测试，一年质保。
