描述
关键技术规格
- 通道数量：4 通道独立输入
- 输入信号：接近传感器（位移）、地震传感器（速度 / 加速度）
- 测量功能：径向振动、推力位置、差胀、偏心率、加速度、速度等
- 测量精度：±0.5% 满量程
- 频率范围：10 Hz ~ 10 kHz
- 供电电压：24VDC ±10%
- 功耗：约 7.7 W
- 输出信号：4-20mA 模拟量、缓冲传感器信号
- 报警配置：2 级可编程报警（报警 / 危险）
- 工作温度：-40°C ~ +85°C
- 防护等级：IP20（机架安装）
- 尺寸：114 mm × 89 mm × 38.9 mm
- 重量：约 0.75 kg
- 认证：CE、UL、API670
产品深度介绍

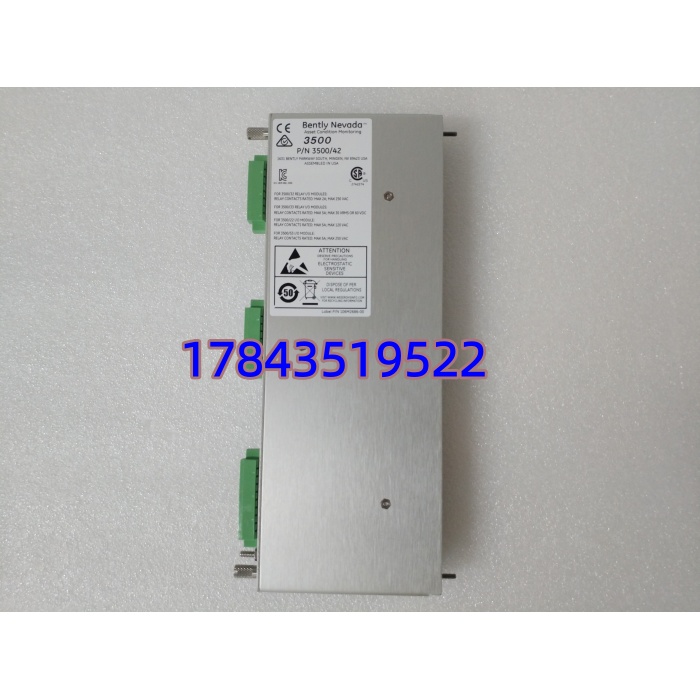

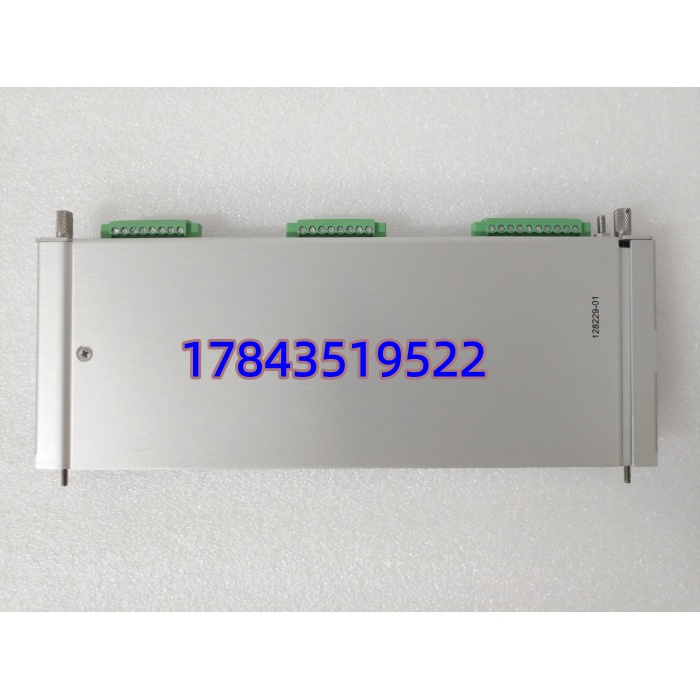

BENTLY 128229-01 是 3500/42M 系统的核心四通道监测模块，属于本特利内华达 3500 系列机械保护系统。模块接收位移、速度、加速度传感器信号，经内部电路调理后，完成振动、位置等多参数测量。每个通道可独立组态，适配不同传感器与监测需求。
具备带电热插拔能力，无需停机即可更换模块，适配连续生产场景。内置硬件诊断与 LED 状态指示，实时监测通道运行与报警状态，快速定位故障。广泛应用于旋转机械的在线保护与状态监测，是工业设备振动保护的核心部件
应用场景与行业案例
工程痛点
旋转机械（压缩机、汽轮机、风机等）长期高速运行，易出现振动超标、轴位移异常等问题，若未及时监测，会导致轴瓦烧毁、转子磨损，甚至设备解体，造成重大停机损失。传统单点监测精度低、无冗余，难以满足连续生产的保护需求。
典型应用场景
- 石油化工 – 压缩机组监测用于离心压缩机、往复压缩机的径向振动、推力轴位移监测，实时捕捉振动突变，避免喘振、轴位移超标导致的机组联锁停机。
- 电力行业 – 汽轮发电机组保护监测汽轮机轴振、瓦振、胀差，保障机组启停与满负荷运行时的轴系安全，防止动静摩擦、轴弯曲等恶性事故。
- 冶金行业 – 高炉鼓风机 / 轧机驱动高炉鼓风机、烧结主抽风机等关键旋转设备，在高温、粉尘、强干扰环境下，持续监测振动参数，预警轴承磨损、转子不平衡。
- 煤化工 – 空分装置空压机空分装置空压机为连续运行核心设备，监测振动与轴位移，避免因振动超标导致的非计划停机，保障氧气、氮气稳定供应。
真实案例
去年 10 月，某大型煤化工企业空分装置的空压机原振动监测模块老化，数据漂移、报警误报频发，多次影响机组稳定运行。更换 BENTLY 128229-01 后，四通道同步采集轴振、瓦振数据，测量精度稳定在 ±0.5%，报警阈值精准匹配机组工况，未再出现误报或漏报，机组连续运行时长提升至 180 天，避免了单次停机超 200 万元的损失。
核心卖点与差异化
- 四通道集成设计：单模块覆盖 4 路振动 / 位置监测，比单通道模块节省 30% 机架空间与采购成本。
- 多参数兼容测量：同时支持位移、速度、加速度信号输入，适配接近式、磁电式、压电式等多种传感器，兼容性强。
- API670 标准合规：完全符合石油化工旋转机械保护行业标准，满足 EPC 总包与业主的合规验收要求。
- 宽温高稳定运行：-40°C~+85°C 工作温度，适配户外、高温厂房等严苛工况，抗干扰能力强。
- 原厂全检质保：每块模块经 72 小时老化、多通道同步测试、报警阈值校准，提供原厂测试报告，质保 1 年。
