描述
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 输入电压 | 85–132 VAC，50/60 Hz |
| 输出电压 | +5V、+12V、-12V（系统总线） |
| 输出电流 | 最大 4A（+5V） |
| 额定功率 | 约 120W |
| 工作温度 | -20°C ~ +70°C |
| 防护等级 | IP20（机架安装） |
| 安装槽位 | 3500 机架上下双槽位（可冗余） |
| 热插拔 | 支持，冗余配置下可在线更换 |
| 认证 | CE、UL、CSA/NRTL/C |
| 尺寸 / 重量 | 半宽模块，约 1.2 kg |
产品深度介绍

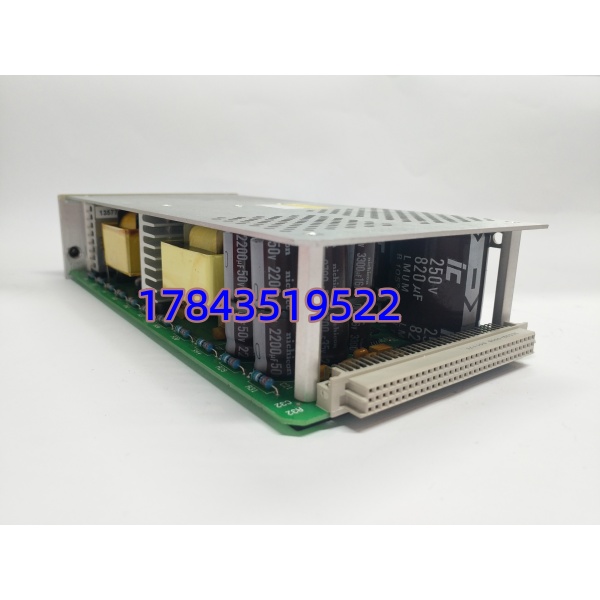

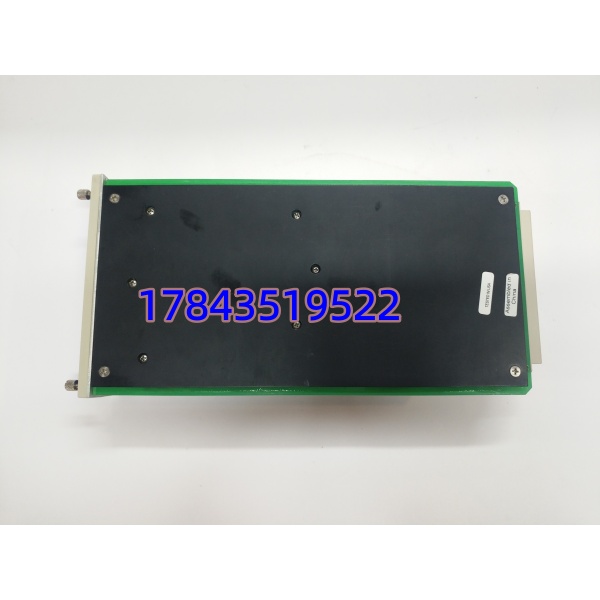

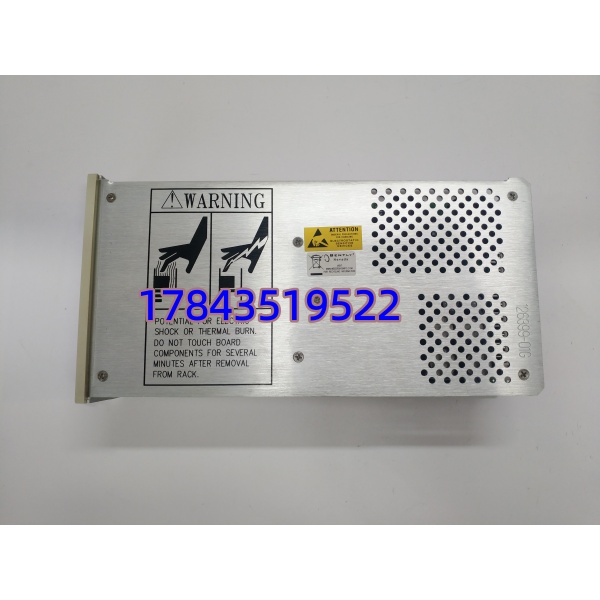

BENTLY 3500/15（127610-01）是 3500 机械保护系统的专用交流电源模块，负责将现场交流电转换成机架内所有监测卡件（振动、位移、温度等）所需的纯净直流电源。它支持双电源冗余（上下槽位各一块），具备热插拔能力，单块故障时另一块无缝接管，保障关键机组监测不中断。127610-01 为低压交流型，适配国内常见 110/120VAC 工况；另有高压交流、高低压直流版本可选。
应用场景与行业案例
旋转机械（汽轮机、压缩机、风机）的振动监测一旦掉电，保护系统立即失效，极易引发重大设备事故。
- 电力行业 – 汽轮发电机组给 3500 振动监测机架供电，实时监测轴振、轴位移、胀差，避免超速或碰磨事故。
- 石油化工 – 离心压缩机关键机组振动保护系统核心供电，24 小时不间断运行，保障连续生产。
- 冶金行业 – 高炉风机 / 轧机恶劣环境下稳定供电，抗电压波动与干扰，保护昂贵转动设备。
- 空分 / 制氧 – 大型空压机冗余电源配置，防止单电源故障导致非计划停机。
案例：某电厂 300MW 机组电源改造2025 年，某电厂 3500 机架原单电源老化，多次出现电压漂移、模块报警，存在保护失效风险。更换为 双冗余 3500/15（127610-01） 后，系统供电稳定性显著提升，报警消除；次年一次电源模块在线更换，未影响机组运行，避免停机损失超百万元。
质量透明化检测流程
- 入库验收检测核对原厂序列号、出厂合格证；检查前面板 127610-01 标签与后背板 125840-01 匹配；外壳无变形、烧痕，连接器引脚完好。
- 上机功能测试接入 3500 标准机架，110VAC 上电，检查电源 LED 正常；测试双冗余切换与热插拔功能；满载运行 24 小时，监测输出电压稳定性与温升，生成报告。
- 电气参数测试用万用表测输出电压精度（±1%）；负载测试验证 4A 电流输出稳定；绝缘电阻≥10MΩ，无漏电。
- 固件 / 配置验证读取电源固件版本并记录；检查冗余模式跳线配置，确保与现场一致。
- 最终质检与包装质检员签字；防静电袋密封，气泡膜加固；贴 QC 合格标签，可提供测试视频与照片。
技术避坑指南
- 型号与输入电压不匹配127610-01 是85-132VAC 低压交流，误购 220VAC 型会烧毁；采购前确认现场输入电压。案例：某项目误装高压交流版，上电瞬间模块冒烟，导致机架停机。
- 冗余配置错误双电源需上下槽位各一块，且型号一致；单槽位或型号混搭会导致切换失败、系统掉电。
- 热插拔操作不当冗余模式下才可热插拔；单电源时拔插会直接断电；操作前确认另一电源运行正常，插拔力度均匀。
- 负载超限满机架卡件总功耗超 120W 会导致电源过载保护、输出跳闸；新增卡件前核算总功耗，预留 20% 余量。
- 接地与干扰问题电源模块接地不良易引入干扰，导致振动数据跳变；确保机架接地电阻≤0.5Ω，动力线与信号线分开布线。
