描述
关键技术规格
| 参数项 | 原厂标准实测数值 |
|---|---|
| 配套机架 | 标准 3500 系列 19 英寸 14 槽监测机架 |
| 标准安装位 | Slot 1（电源右侧专属插槽） |
| 背板供电 | 机架 24 VDC 背板总线取电，整机功耗 7.2 W |
| 对外通讯接口 | 100Base-TX 以太网、RS232/RS422 Host 串口、本地显示接口 |
| 数据存储能力 | 板载缓存，记录报警前 / 报警后完整振动波形 |
| 支持配套外设 | 3500/40M、3500/42M 本地操作显示屏、System1 上位软件 |
| 兼容机架内部卡件 | 3500/40、3500/42、3500/45、3500/50 全系列监测卡 |
| 支持协议 | TDXnet、TDIX、DDIX 本特利专有监测协议 |
| 通道隔离耐压 | 500 Vrms 通讯端口电气隔离 |
| 工作环境温度 | -30 ℃ ~ +70 ℃ 电控柜风冷工况 |
| 防护等级 | IP20，仅密闭控制柜内安装 |
| 整机净重 | 1.3 kg |
| MTBF 参考值 | 96,000 小时（25 ℃恒温无尘电厂机柜） |
| 冗余配置 | 支持 TMR 三模冗余组态，满足电厂 SIL2 安全回路 |
产品深度介绍

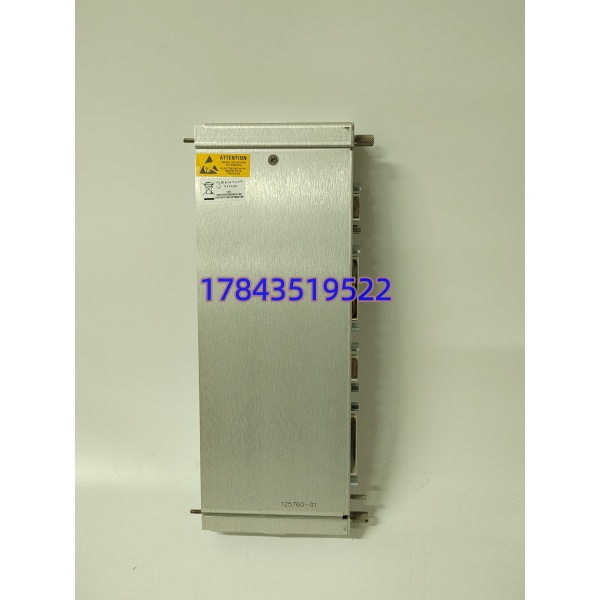

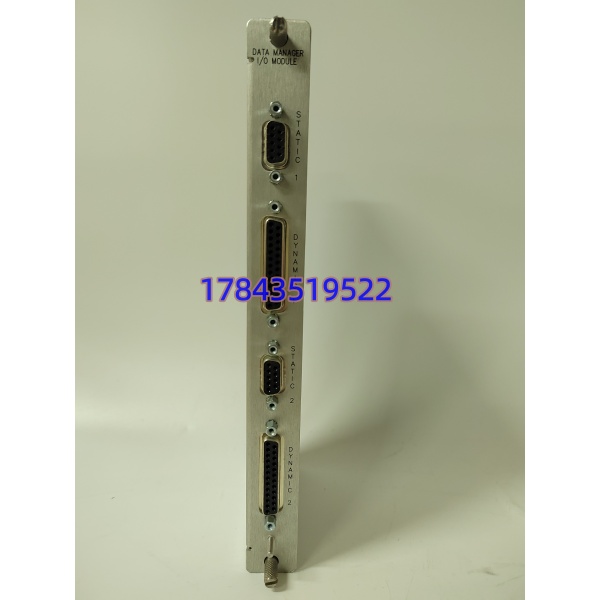

H2 125760-01 3500/20 RIM 卡机组工况适配说明
板载以太网 + 双路串口通讯、故障波形本地缓存、兼容本地触摸屏，这套硬件能力决定 125760-01 是整套 3500 监测机架对外交互的唯一核心枢纽。专属 Slot1 安装位设计，承接机架内所有振动、位移、温度监测卡采集到的机组数据，统一转发至中控 System1 上位系统，同时驱动柜旁本地操作显示屏，现场巡检人员无需调取中控即可查看棒图、趋势曲线与报警记录。
对比升级修订版 125760-02，125760-01 为初代标准硬件，适配存量老款 3500 机架、旧版组态软件，机组改造无需重新编译机架组态；内置独立波形缓存单元，机组跳机瞬间自动锁存故障前后完整动态波形，无需依赖上位持续采集，大幅降低故障溯源难度。TMR 三冗余架构适配火电汽轮机、大型压缩机组安全保护回路，单块卡件异常不会触发机组误跳机。
❗ 明确适用边界：不可安装在 2~14 号普通监测插槽，插槽位置错误会导致整机通讯瘫痪；无强制散热密闭高温柜禁用，长期超 70℃运行以太网端口易断连；仅适配本特利 3500 系列，无法兼容 3300、1701 老旧监测机架。
H2 入库整机检测质控流程
入库第一步核验美国原厂 PCB 丝印、机身物料编码 125760-01，核对原厂外箱出厂批次单据；目视检查 DB9、网口端子无氧化、背板金手指无插拔磨损，出厂校准合格证完整留存。上机测试搭建完整 14 槽 3500 仿真机架，搭载 3500/15 冗余电源、3500/40 振动监测卡连续 24 小时带电老化；以太网、RS422 串口双通道持续和 System1 上位联机通讯，模拟机组高低报警测试波形缓存存储功能；500V 摇表完成通讯端口绝缘检测，绝缘阻值＞10 MΩ 才算合格。所有出库货品附带完整联机测试记录，支持客户远程视频核验数据上传与显示屏驱动功能。
H2 现场更换避坑要点
- 更换 RIM 卡前整机断电，虽支持单卡热插拔，但冗余电源故障状态下带电拆装易击穿背板总线芯片；
- 拆卸旧卡前完整导出机架全部组态、IP 地址、串口通讯参数，新旧硬件版本差异过大易丢失本地屏显示配置；
- 以太网通讯线缆必须使用屏蔽超五类双绞线，动力电缆与通讯线分槽敷设，变频器强干扰环境会出现周期性数据断流；
- 严格限定安装在 1 号插槽，强行插入其他插槽会出现整机所有监测卡离线报警；
- 机组跳机后调取波形失败，优先排查 125760-01 缓存存储空间是否溢出，定期重启清空缓存即可恢复。
兼容性与替代选型矩阵
| 原型号 | 替代型号 | 兼容标签 | 工程实操说明 |
|---|---|---|---|
| 125760-01（3500/20） | 125760-02 | ✅ 直接替换 | 硬件插槽、通讯接口完全一致，原有机架组态无需修改，仅固件迭代优化缓存容量 |
| 125760-01 | 3500/25 通讯卡 | ⚠️ 需适配调整 | 仅具备远程上位通讯，无本地显示屏驱动、无波形缓存，柜前操作功能完全缺失 |
| 125760-01 | 3500/32 继电器卡 | ❌ 绝对不兼容 | 硬件插槽外形相似，但底层总线协议、端子定义完全不同，无法实现数据中转 |
| 125760-01 | 3300 系列通讯模块 | ❌ 绝对不兼容 | 老旧 3300 机架背板总线与 3500 不互通，不存在互换可行性 |
⚠️ 选型常见误区：125760-01（3500/20）和 3500/25 通讯卡外观尺寸接近，不少维保人员混淆采购，上机后本地触摸屏无画面、故障波形无法存储，机组故障排查缺少关键数据支撑。
