描述
关键技术规格
| 参数项目 | 技术参数 |
|---|---|
| 适配机架 | 3500/05 标准 14 槽 TSI 监测机架，单槽全高插槽安装 |
| 背板供电 | 机架 24 VDC ±10%，整机典型功耗 5 W |
| 前端硬件接口 | 1×RJ45 10BASE-T 以太网、1×RS232 DB9、2 路独立 RS485 DB9 总线口 |
| 支持通讯协议 | Modbus TCP、Modbus RTU、本特利专有组态协议 |
| 寄存器功能 | 自定义 Modbus 寄存器配置工具，自由映射振动、键相、报警测点 |
| 端口隔离 | 以太网、RS485 端口 1000 VAC 电气隔离，抵御变频器、电机干扰浪涌 |
| 热插拔特性 | 原生支持 3500 机架带电拔插，更换不中断机组监测保护逻辑 |
| 工作温区 | -30 ℃ ~ +65 ℃，无冷凝湿度 5%~95%，适配电厂高温密闭机柜 |
| 状态指示灯 | OK 运行指示灯、TX/RX 收发通讯指示灯 |
| 整机尺寸重量 | 241 × 24.4 × 99.1 mm，净重 0.44 kg |
| 合规标准 | API670 机组保护标准、CE、UL/cUL、SIL2 安全认证 |
| 原厂状态 | 原厂持续供货，3500 系统标配对外通讯扩展卡 |
产品深度介绍

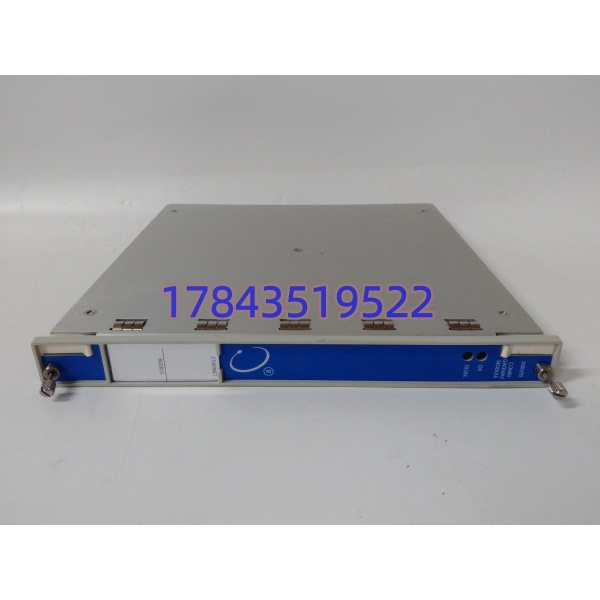

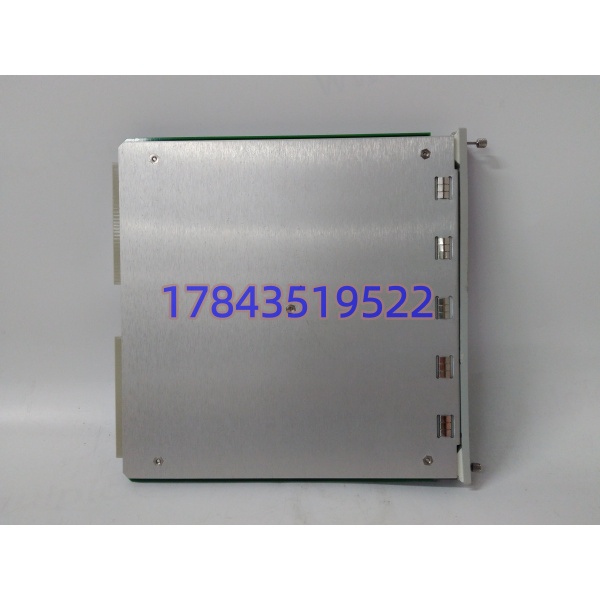

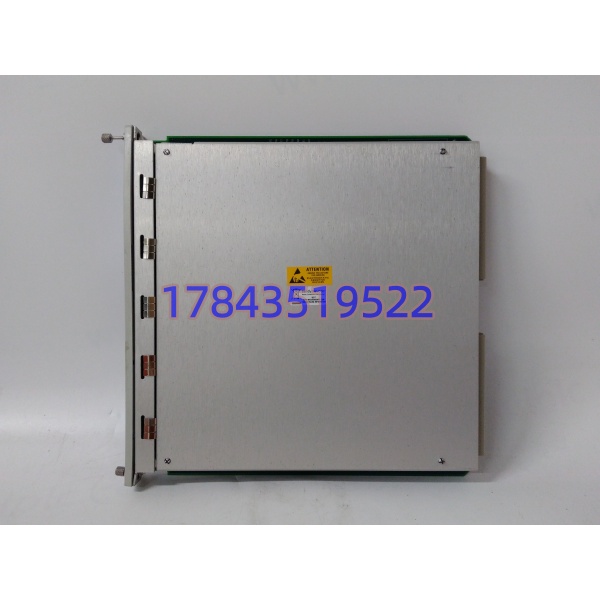

3500/92（350092）是本特利 3500 TSI 机组监测系统专用通讯网关卡，插入机架扩展槽作为整机架统一数据出口，广泛配套火电汽轮机、燃气轮机、大型压缩机、风机机组。统一采集轴振、轴位移、键相转速、通道报警等测点数据，通过以太网或 485 总线上传至霍尼韦尔、ABB、罗克韦尔等主流 DCS 与上位 SCADA 系统。
多端口并行通讯架构，以太网与两路 RS485 可分别对接不同控制系统，互不抢占数据带宽；硬件电气隔离电路规避现场动力线缆窜扰，杜绝 Modbus 数据跳变、测点丢失。配套组态软件自定义寄存器映射，按需筛选关键机组数据，减少上位机数据负载。支持机架热插拔，单卡更换无需停机停运机组；板卡实时诊断通讯链路故障，单条总线断线仅对应端口告警，不影响其余测点数据传输，降低机组非计划停机风险。
常见问题解答
- 老哥，3500/92 能直接替换老款 3500/90 吗？坦白讲硬件插槽通用，但寄存器配置逻辑不互通。老款 3500/90 固定原生测点寄存器，3500/92 采用自定义寄存器工具，直接替换后 DCS 测点地址全部错位，数值读取异常。更换需重新组态 Modbus 映射表，我们可按现场测点清单预配寄存器参数。
- 只更换这块 3500/92 网关卡，需要重新下载机架组态吗？同型号、同固件版本替换无需重新刷写 3500 机架程序，仅需导入原有 Modbus 寄存器配置文件，DCS 测点地址无需改动；更换前务必拍照记录前端网口、485 总线接线顺序。出库可提前预存客户现场测点映射配置，到货插机架直接通讯。
- 3500 机架更换 3500/92 支持热插拔吗？硬件原生支持机架带电拔插，但外部以太网、RS485 总线线缆严禁带电拆卸。我见过电厂检修人员热拔 485 总线接头，浪涌击穿网关收发芯片，整套 TSI 数据全部中断，DCS 失去机组振动监控，被迫降负荷人工监护。仅插拔机架模块，外部通讯线缆必须断电操作。
- 怎么区分全新原装和拆机翻新 3500/92 网关卡？每块入库核验机身原厂序列号、面板丝印型号，PCB 无维修动焊、DB9/RJ45 接口针脚无氧化磨损，原厂蓝色面板密封标签完整。发货附带完整 3500 机架 24 小时联机测试报告，支持视频通电查看 OK、TX/RX 状态灯；市面拆机件普遍存在通讯丢包、端口隔离失效，我们不流通维修二手卡件。
- 这块 TSI 通讯网关质保多久，总线频繁掉线怎么处理？整机质保 12 个月，现场接错高压、线缆进水腐蚀、静电击穿不在质保范围。上机前提供远程 Modbus 寄存器映射、总线终端电阻调试指导；若模块原生硬件缺陷导致通讯中断、端口无收发，免费换新并承担往返物流。
- 两路 RS485 总线布线有什么硬性规范？两路 485 总线完全独立，每条总线首尾两端必须接入 120Ω 终端电阻，中间节点全部摘除；屏蔽线缆单端接地，与汽轮机动力电缆分线槽敷设，避免启停干扰造成数据跳变。单条总线从站数量建议控制在 32 台以内，降低总线负载。
- 秋冬干燥机柜拆装，静电会不会损坏通讯端口？北方电厂、炼化厂冬季静电击穿故障率极高，操作全程佩戴接地防静电手环，仅握持金属面板边框，严禁触碰背板金手指与前端 DB9、RJ45 金属接头。有班组电工未做防静电防护，拆箱静电击穿 485 隔离芯片，整块网关卡报废，机组振动数据长时间无上传。
老工程师忠告
在工控现场，慢就是快。更换 TSI 通讯网关前核对寄存器版本、拍照记录通讯线缆排布、断电拆装外部总线、防静电操作四步落实，能避开 90% DCS 测点无数据、通宵重新映射机组参数的麻烦。
