描述
产品详情
・型号：3500/42M
・品牌：Bently Nevada（本特利）
・系列：3500 M 系列趋近式 / 地震监测模块
技术参数
| 参数项目 | 原厂实测规格 |
|---|---|

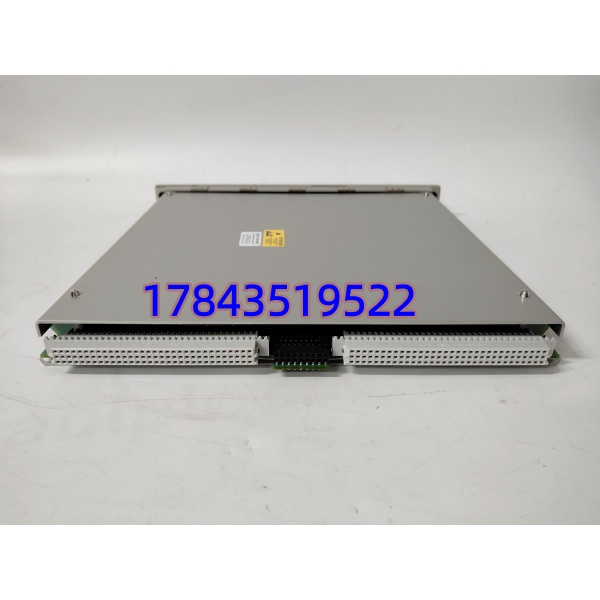

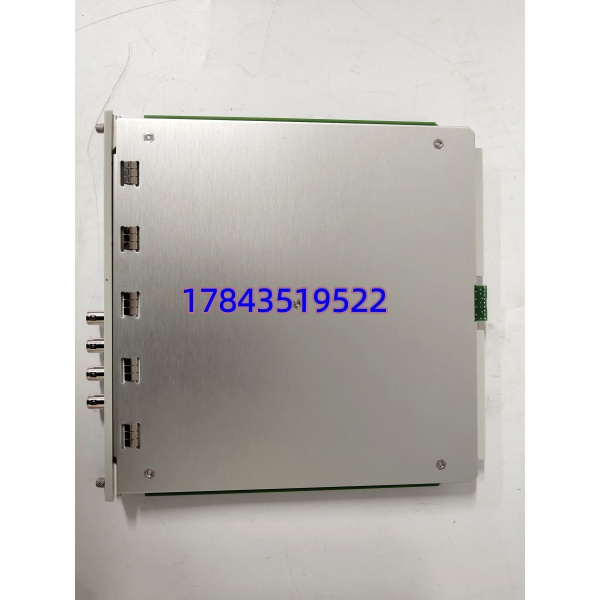

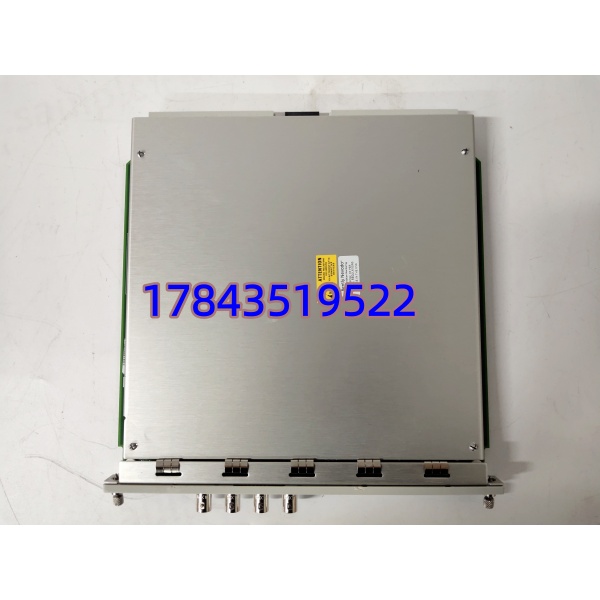

| 硬件架构 | 前卡 176449-02 + 后端子卡 128240-01 分体配套 |
| 测量通道 | 4 路独立信号输入，通道 1/2、3/4 分组组态 |
| 适配传感器 | 电涡流趋近探头、速度传感器、加速度地震探头 |
| 传感器供电 | -24VDC 板载供电 |
| 整机功耗 | 7.7W 标准工况 |
| 输入阻抗 | 10kΩ（位移 / 加速度输入回路） |
| 模拟量输出 | 每通道独立 4~20mA，对应测量满量程 |
| 报警接点 | 通道 Alert、Danger 无源继电器输出 |
| 工作温区 | 机柜运行 – 30℃~+65℃；存储 – 40℃~+85℃ |
| 物理尺寸 | 241.3mm×24.4mm×241.8mm，标准单槽宽度 |
| 整机重量 | 0.91kg |
| 固件兼容 | 3500 机架固件 v4.2 至 v8.1，严格来说，v4.1 及以下固件无法识别 M 系列分体卡件 |
| 合规标准 | API 670、CE 工业安全认证 |
| 现货交期 | 测试拆机现货 1~3 个工作日；全新原厂订货 14~18 周 |
| 质保期限 | 拆机整机 12 个月质保，全新原厂 18 个月原厂质保 |
产品介绍
电厂汽轮机、化工大型压缩机频繁出现保护误跳、轴振数据丢失，多数是老式一体式 3500/40 卡件通道故障后需整机拆卸停机，整条产线停机成本极高。现场实测发现，3500/42M 采用前后卡分离结构，端子线路与信号处理电路拆分，单通道故障仅需更换前卡，后端接线无需改动，检修停机时长压缩 70% 以上。
依据 Bently 原厂 Datasheet 143694 文档，该卡件是现役技改项目主流采集单元，4 个通道可分别配置径向振动、轴向推力、偏心、差胀、壳体振动五种测量模式，通道间参数互不干扰。自带独立 4-20mA 输出，不用额外加装转换模块就能直连 DCS 画面读取实时数值。客观说明短板：单卡最多同时启用两组测量功能，四通道全部做差胀采集时会限制量程分辨率；该卡不含瞬态波形存储能力，如需高速波形记录必须搭配 3500/22M 瞬态接口卡。所有现货货源均经过 48 小时带探头负载老化，通道精度、报警接点全部校验合格再出库。
替换与升级建议
✅ 直接替换（插拔即用，组态无需修改）
- 同批次 3500/42M（部件号尾号一致）：背板总线、后卡引脚完全匹配，原有机架配置文件直接加载。
⚠️ 软件兼容（需重新分配通道功能，调试成本中等）
- 3500/40（一体式老款）：机架插槽通用，但无分体后卡，原有端子接线需重新压接，通道组态参数可导出复用，整套改造调试耗时 3~5 小时。
❌ 硬件不兼容（无法通用，需整套更换模块组）
- 3500/45、3500/48 高温专用监测卡：背板通讯总线定义不同，后端子卡无法互换，测量灵敏度参数不互通，改造需要同步更换探头量程。 补充说明：市面无第三方兼容仿制卡件，项目备件储备仅能依靠原厂全新或通电测试拆机库存。
