描述
产品深度介绍

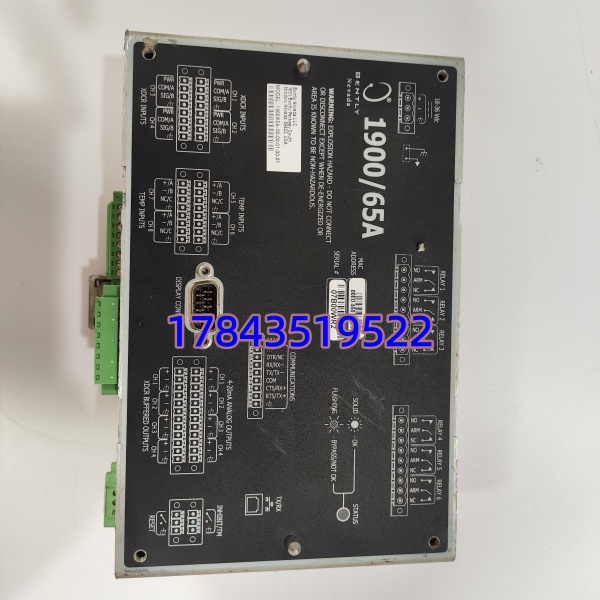

BENTLY 1900/65A-00-00-01-00-01 是本特利 1900 系列的紧凑型通用监测仪，专为中小型旋转机械（泵、风机、压缩机、电机）设计，提供经济高效的状态监测与基础保护功能。
设备集成 4 路可编程传感器输入（支持加速度、速度、涡流探头）、4 路温度输入（热电偶 / 热电阻），搭配 6 路继电器报警输出与 4-20mA 模拟量输出，可独立运行或接入 PLC/DCS/SCADA 系统。相比大型 3500 系列机架，1900/65A 体积更小、成本更低，适合无需复杂机架系统的设备保护场景
关键技术规格
| 参数项 | 规格 |
|---|---|
| 型号 | 1900/65A-00-00-01-00-01 |
| 输入通道 | 4 路振动 / 位移 / 速度输入；4 路温度输入（E/J/K/T 型热电偶、RTD） |
| 输出 | 6 路继电器（告警 / 危险 / 正常）；4 路 4-20mA；1 路缓冲输出 |
| 通讯 | 可选 Modbus RTU（RS-485） |
| 供电 | 18–36V DC，典型 8.5W，最大 14W |
| 工作温度 | -20°C ~ +60°C |
| 安装方式 | DIN 导轨安装 |
| 尺寸（宽 × 高 × 深） | 约 149×74×196 mm |
| 重量 | 约 0.77 kg |
| 分辨率 | 24 位 ADC |
入库验收检测
- 来源追溯：核验原厂序列号、出厂标签及报关单，可在本特利官网溯源
- 防伪识别：检查机身激光防伪标，序列号与出厂记录匹配
- 外观检查：无划痕、无腐蚀、无维修痕迹，接线端子完好
- 附件核对：含说明书、出厂合格证、接线端子排
- 上电功能测试：
- 测试环境：24V DC 稳压电源 + 本特利 1900 配置软件
- 通电自检：PWR 绿灯常亮，OK 指示灯正常，无告警
- 输入测试：模拟振动 / 温度信号，通道响应正常
- 输出测试：继电器动作可靠，4-20mA 输出精度≤±0.1%
- 老化测试：连续运行 24 小时，温升正常、无异常告警
- 电气测试：500V 摇表测绝缘电阻 > 1000MΩ，接地连续性合格
- 固件验证：读取固件版本（如 V4.1.0），配置参数备份
- 包装：防静电袋密封 + 气泡膜 + 纸箱，贴 QC 合格标签
技术避坑指南
- 传感器类型配置错误
- 问题：振动通道误设为加速度 / 速度 / 涡流探头，导致数据异常
- 避坑：接线前确认传感器型号；用配置软件匹配输入类型；核对灵敏度参数
- 案例：某风机监测误将涡流探头设为加速度，振动值始终超量程，重新配置后正常
- 继电器接线与告警逻辑错误
- 问题：告警 / 危险继电器常开 / 常闭接反，导致故障时不触发停机
- 避坑：查看手册确认继电器默认状态；用软件配置告警逻辑；上电前模拟测试
- 警示：曾有泵轴承损坏时，因继电器接反未停机，导致轴抱死、设备报废
- 供电不稳导致数据漂移
- 问题：24V DC 电压波动大，监测数据跳变、告警误触发
- 避坑：供电电压控制在 24V±5%；采用冗余电源；远离变频器等干扰源
- 数据：电压低于 18V 时，模块自动关机；18–20V 区间数据误差增大
- 温度输入线长与补偿错误
- 问题：热电偶线过长无补偿，或 RTD 接线错误，温度偏差大
- 避坑：热电偶用补偿导线；RTD 采用 3 线制；线长≤50 米
- 经验：现场常见 K 型热电偶未用补偿线，导致温度偏差 5–10°C
- 静电击穿通讯端口
- 问题：未做防静电操作，RS-485 端口芯片烧毁，通讯失败
- 避坑：操作时戴防静电手环；在防静电垫上拆封；冬季干燥环境尤需注意
- 案例：工程师直接裸手接线，通电后通讯口无响应，检测为静电击穿
