本特利 136188-01 全新原装 | 3500/92 网关模块

描述

产品深度介绍

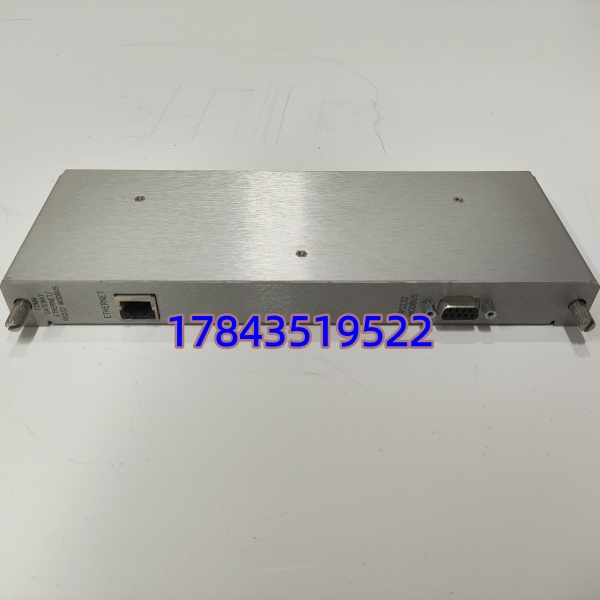

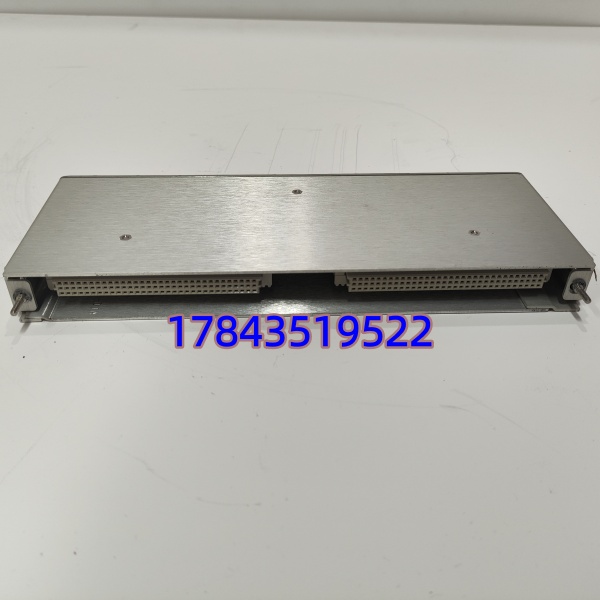

3500-92（136188-01）是本特利 3500 监测系统的核心通信网关模块，负责将机架内所有监测数据（振动、位移、转速、温度等）转换为标准协议，上传至 DCS、SCADA 或 PLC 系统，实现设备状态集中监控。

模块搭载 以太网（RJ45）+ 串行（RS232/RS422/RS485） 双通讯接口，支持 Modbus TCP、Modbus RTU 及本特利专有协议，适配新旧控制系统集成。具备 SIL2 功能安全认证，适用于电力、石化、燃气轮机等关键机组的高可靠性数据传输场景。

关键技术规格

质量检测流程

1. 入库验收检测核验原厂装箱单、序列号，查询防伪信息；外观无划痕、锈蚀、变形；配件（说明书、合格证）齐全，防静电袋未拆封。
2. 上机功能测试使用本特利 3500 原厂测试机架，搭载各类监测卡件；通电自检，核查 PWR、RUN、ERR 指示灯状态；以太网 / 串口通讯测试，模拟 Modbus 数据交互；连续 24 小时带载运行，记录温升，出具测试报告。
3. 电气参数测试福禄克 115 万用表测电路通断；500V 摇表测绝缘电阻＞10MΩ；核验接地连续性，确保电气安全。
4. 固件配置核验读取网关固件版本并记录；备份默认配置及寄存器映射参数；拍照留存 DIP 开关位置，方便现场复刻。
5. 最终质检封装质检员签字确认所有检测项目；模块装入密封防静电袋，气泡膜包裹后入箱；粘贴 QC 合格标签及序列号，可提供检测视频 / 照片。

替换避坑指南

1. 固件版本不匹配新旧网关固件版本差异会导致通讯协议不兼容，出现数据乱码、断连。更换前读取原模块固件版本，采购时明确版本范围；版本不符可联系技术人员协助刷新 / 降级固件。曾遇到现场更换后，DCS 持续报通讯超时，核查为固件版本不兼容导致。
2. DIP 开关配置错误网关地址、波特率、终端电阻需与原模块一致，配置错误会导致网络冲突、通讯失败。更换前务必拍照记录开关位置，新模块上机前逐一核对；总线终端电阻仅首尾节点设为 ON，中间节点设为 OFF。
3. 通讯接口混淆以太网口（RJ45）与串口（RS485）接口外观不同，接错会导致通讯无响应。接线前核对接口标识，以太网用网线，串口用屏蔽双绞线；屏蔽层单端接地，避免干扰。
4. 供电负载不足网关功耗约 5W，若机架内卡件过多，需核算总功耗，预留 20% 余量；电源容量不足会导致网关频繁重启、数据中断。
5. 静电损伤模块网关内部芯片对静电敏感，干燥环境下未做防护易击穿。拆装全程佩戴防静电手环，操作区域铺防静电垫；曾有工程师无防护操作，通电后模块烧毁，造成损失。
