描述
关键技术规格
- 供电电压：24V DC（10~30V DC 宽范围兼容）
- 输入信号：接近探头 / 磁性拾取器脉冲信号，-24V~+10V
- 表决逻辑：支持 2oo2、2oo3 冗余表决
- 响应时间：≤10ms，超速快速触发
- 工作温度：-30°C ~ +65°C
- 存储温度：-40°C ~ +70°C
- 环境湿度：5%~95% RH（无凝露）
- 尺寸：140mm×70mm×40mm
- 重量：约 0.5kg
- 认证：符合 API 670、API 612 标准
产品深度介绍

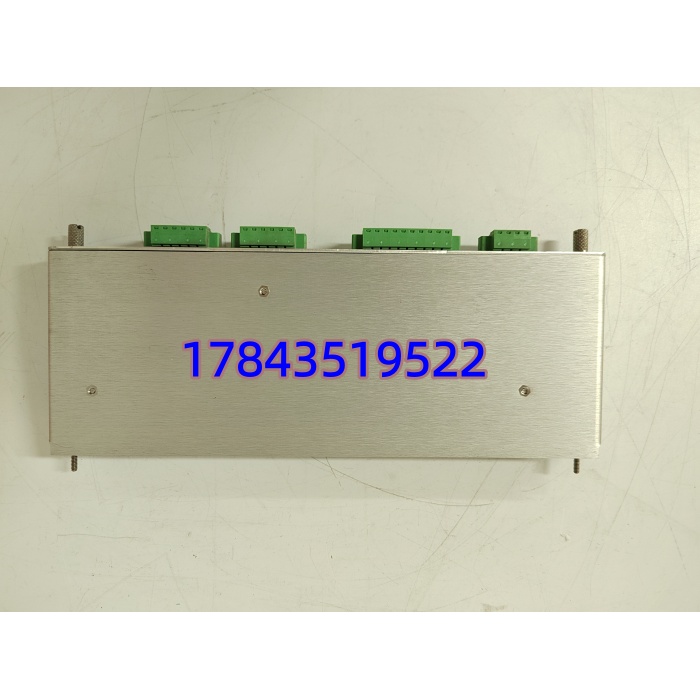

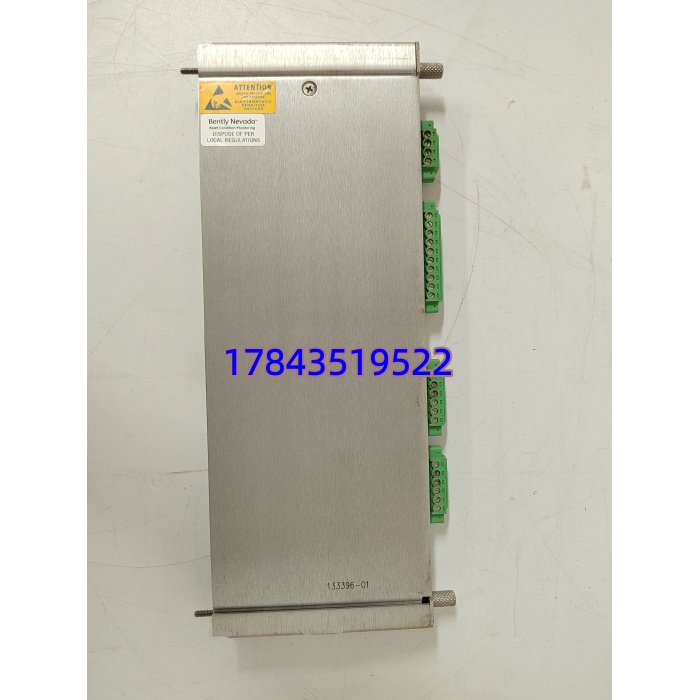

Bently Nevada 133396-01 是本特利 3500/53 电子超速检测系统的核心 I/O 模块，专为旋转机械超速保护设计。模块接收接近探头或磁性拾取器的转速脉冲信号，通过内部电路处理后输出超速报警 / 停机信号，适配 3500 系列机架，支持多模块冗余配置。
作为冗余转速计系统核心部件，133396-01 可构建 2oo2 或 2oo3 表决系统，满足 API 670 工业安全标准，避免单点故障导致保护失效。模块具备快速响应、宽温运行、抗干扰强等特点，适配电力、石化、冶金等行业高速旋转机械的超速保护场景。
应用场景与行业案例
高速旋转机械（如汽轮机、压缩机）超速是重大安全风险，一旦失控易引发设备损毁与安全事故。传统单通道测速易因传感器或线路故障误判，冗余配置是行业主流解决方案。
典型应用场景：
- 电力行业 – 汽轮发电机组超速保护火电 / 核电汽轮机转速高达 3000rpm，133396-01 冗余监测转速，超速时 10ms 内触发停机，避免轴系断裂。
- 石油化工 – 离心压缩机安全监测炼化装置压缩机连续运行，模块适配防爆环境，冗余表决防止误停机，保障连续生产。
- 冶金行业 – 大型风机 / 电机保护钢厂高温风机、大功率电机转速波动大，模块宽温运行，抗电磁干扰，稳定监测转速。
- 油气输送 – 管道压缩机冗余测速长输管道压缩机需 24 小时运行，模块构建 2oo3 表决系统，符合 API 612 标准，保障设备安全。
案例：某电厂汽轮机超速保护改造2025 年，华北某热电厂 200MW 机组汽轮机原单通道测速系统频繁误报警，影响机组稳定运行。
现场采用 3 块 Bently 133396-01 模块构建 2oo3 冗余测速系统，替换原单通道模块。模块接入原有 3500 机架，配置转速阈值 3300rpm，响应时间≤10ms。
改造后，系统消除误报警，连续运行 18 个月无故障。某次因传感器线路干扰，单通道信号异常，冗余系统正常输出信号，避免非计划停机，减少损失超 200 万元。
核心卖点与差异化
- 冗余表决设计：支持 2oo2/2oo3 配置，符合 API 670，避免单点故障，安全性提升 90%。
- 快速响应：超速触发≤10ms，远快于行业平均 20ms，降低设备损毁风险。
- 宽温适配：-30°C~+65°C 稳定运行，适配电厂、炼化等极端工况。
- 原装品质：全新原装，每台经超速模拟、冗余切换测试，提供一年质保。
- 无缝兼容：适配 3500 系列机架，直接替换旧款模块，无需改接线，1 小时内完成更换。
