描述
关键技术规格
| 参数项 | 参数数值 |
|---|---|
| 适配前卡 | 3500/42M（140734-01）四通道监测卡 |
| 通道数量 | 4 路独立可编程测量通道 |
| 兼容传感器 | 电涡流位移探头、速度传感器、加速度地震探头 |
| 测量项目 | 径向振动、轴位移、差胀、偏心、振动速度 / 加速度 |
| 输出接口 | 每通道 4-20mA 模拟量输出、无源故障报警接点 |
| 供电方式 | 3500 机架背板 24VDC 直流供电 |
| 典型整机功耗 | 7.7 W |
| 安装规格 | 标准 3500 机架单槽位，支持带电热插拔 |
| 工作温度 | 0 ℃ ~ +65 ℃ |
| 物理尺寸 | 241.3 mm × 24.4 mm × 241.8 mm |
| 整机净重 | 0.91 kg |
| 合规标准 | API670 旋转机械在线保护标准 |
| 配套机架 | 3500/05 全系列 5/7/10/14 槽机架通用 |
产品深度介绍

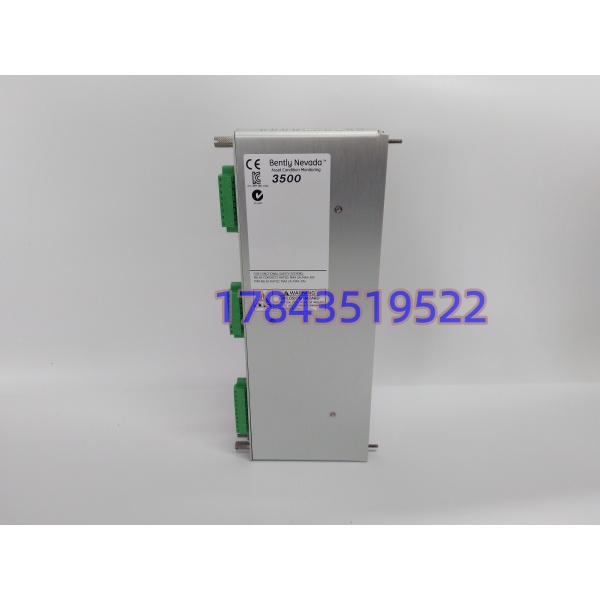

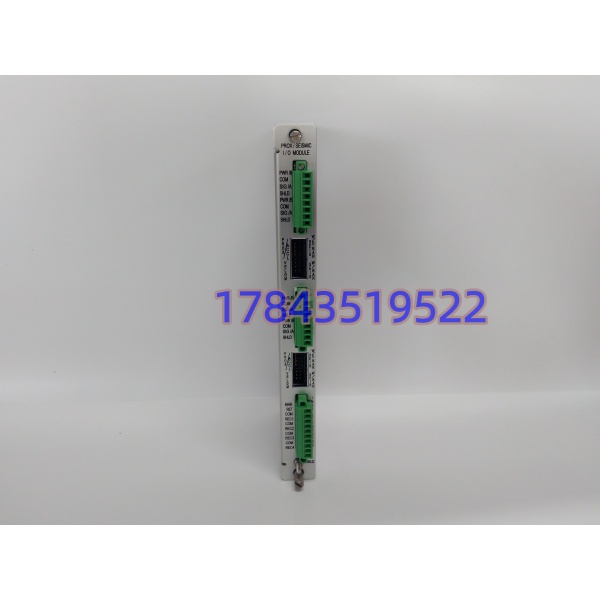

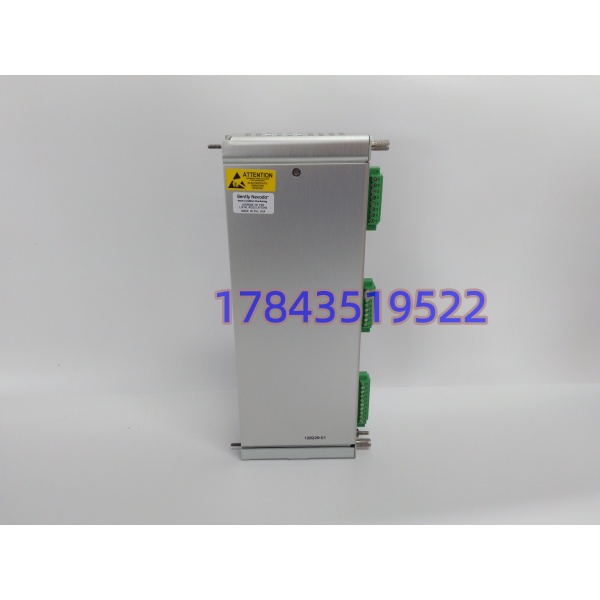

128229-01 是本特利 3500 系统 3500/42M 监测卡专用后背端子板，采用前后卡分离分体架构，自带绿色欧式接线端子，无需额外转接端子排，简化现场机组布线施工。模块后端双排总线针座与前卡 140734-01 硬连接，完成四路传感器信号采集、报警触点与模拟量变送输出；四个通道可通过组态软件独立配置测量类型，同时实现机组振动、轴位移实时监测与超限联锁保护。整机铝合金壳体抗电磁干扰，电厂、炼化高粉尘强电磁工况稳定运行，支持机架不停机单卡热插拔更换，大幅缩短机组检修停机时长，是火电汽轮机、大型压缩机组 TSI 系统核心配套备件。
应用场景与行业案例
工程痛点
老旧 3500 机组现场经常出现后背板端子氧化、接线针脚烧蚀、总线接触不良，导致振动信号丢失、机组误跳机；原厂订货周期 4–8 周，大型机组非计划停机单日损失超百万，企业需常备现货端子板应急替换。
典型应用场景
- 火力发电 – 汽轮发电机组 TSI 保护监测汽轮机轴振、轴向位移、差胀，超限触发 ETS 停机联锁，保障机组安全运行。
- 石油炼化 – 大型往复式 / 离心压缩机监测压缩机主轴振动、偏心，避免喘振、轴磨损引发设备爆炸风险。
- 煤化工 – 空分制氧机组、大型风机多测点同步采集振动加速度信号，长期趋势分析预判轴承失效。
- 钢铁冶金 – 高炉鼓风机、烧结主抽风机高粉尘高温环境稳定采集地震式速度传感器信号。
- 燃气电厂 – 燃气轮机联合循环机组满足 API670 强制机组保护标准，配套全厂 DCS 系统 4-20mA 数据上传。
真实抢修案例
山东某 300MW 电厂 #2 机组 3500/42M 后背端子板 128229-01 端子排氧化，2 号轴振信号间歇性丢失，DCS 频繁报振动故障报警，机组随时触发保护跳闸。联系艾默生原厂调货周期 6 周，停机检修成本极高。我方库存全新原装背板，完成全项导通、信号仿真测试后当日发出，3 天抵达现场；检修人员热插拔更换背板，重新紧固传感器接线，振动信号恢复稳定，机组消除跳机隐患。后续电厂采购 2 套前后卡整套备件作为机架备用。
核心卖点与差异化
- 一体式内置端子设计，对比外置端子板 128240-01 减少现场转接配件，布线工时降低 40%
- 全通道信号仿真上机检测，每块现货完成 4 通道涡流 / 地震信号模拟测试，可提供测试记录与视频
- 分层质保：全新原装整机质保 12 个月，拆机翻新检测件质保 6 个月，故障件支持寄回维修
- 配套完整组态技术支持，远程协助核对通道配置、4-20mA 量程校准、报警联锁逻辑排查
- 现货前后卡成套备货，背板与 3500/42M 前卡整套出货，避免前后卡型号不匹配返工
