描述
关键技术规格
| 参数 | 规格 |
|---|---|
| 型号 | 1756‑A7 B |
| 槽位数量 | 7 槽 |
| 安装方式 | 仅水平安装 |
| 尺寸（宽 × 高 × 深） | 442.2 mm × 177.8 mm × 127 mm |
| 重量 | 约 1.1 kg |
| 工作温度 | 0°C ~ +60°C |
| 存储温度 | -40°C ~ +85°C |
| 相对湿度 | 5% ~ 95%（非凝结） |
| 背板供电能力 | 1.2V：1.5A；3.3V：4A；5.1V：15A；24V：2.8A |
| 功耗 | 最大 4.5 W |
| 散热方式 | 自然对流 |
| 防护等级 | IP20（开放式机架） |
| 兼容模块 | 全系列 ControlLogix 5000 CPU、I/O、通讯模块 |
产品深度介绍

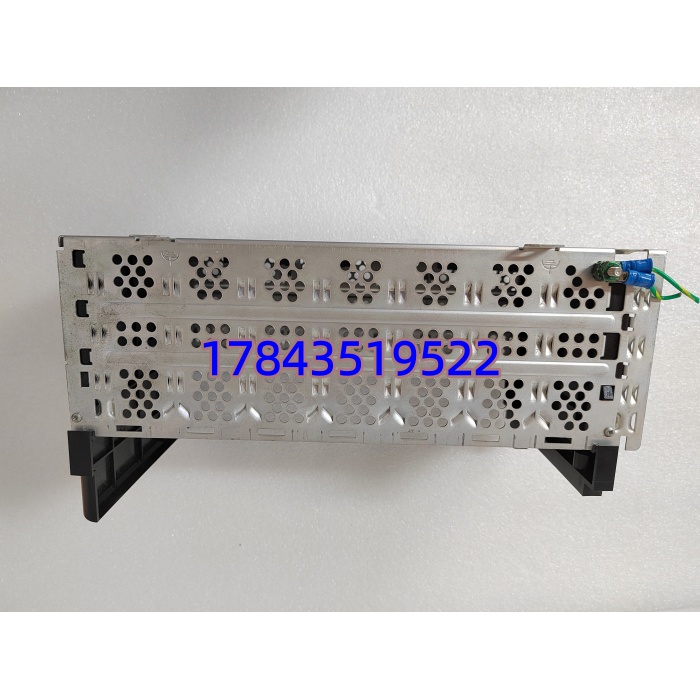

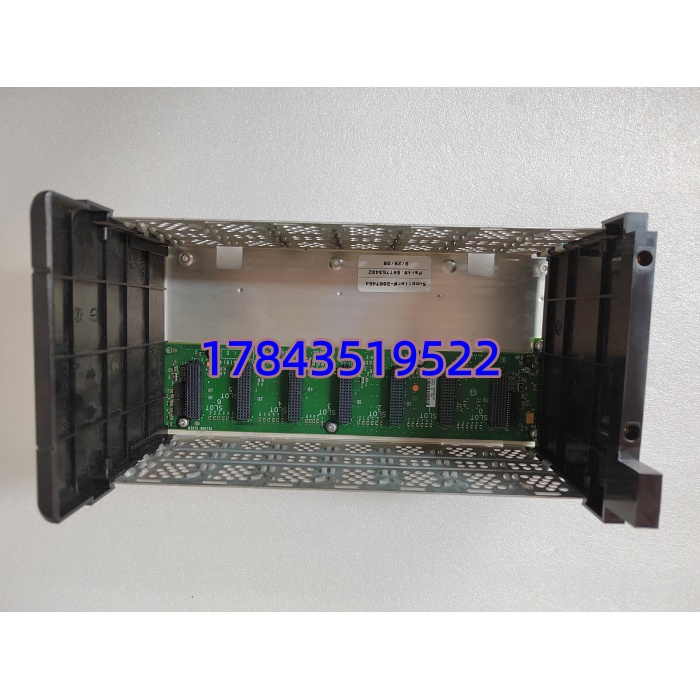

1756‑A7 B 是罗克韦尔 ControlLogix 平台的标准 7 槽机架，为 CPU、I/O 及通讯模块提供机械固定与高速背板通讯。作为系统 “骨架”，它负责分配背板电源并传输数据，是构建中小型 ControlLogix 系统的核心部件。
采用加固金属框架，保证长期运行稳定性；开放式设计配合自然对流散热，降低粉尘堆积风险；支持多电源冗余配置，进一步提升系统连续运行能力，广泛用于离散制造、过程工业等场景。
应用场景与行业案例
工程痛点
中小项目机柜空间紧张、预算有限，同时要求系统具备良好扩展性与可靠性。普通机架槽位不足或冗余能力弱，难以兼顾成本与未来扩容。
典型应用场景
- 汽车制造 – 焊装 / 总装线用于车身焊接、装配工位的 PLC 本地站，配置 1 个 CPU+6 个 I/O 模块，满足分布式控制需求，节省机柜空间。
- 食品饮料 – 生产线控制包装、灌装线的自动化控制，机架集成 CPU、模拟量 / 数字量 I/O 及以太网通讯模块，适配洁净环境。
- 水处理 – 中小型污水厂用于 PLC 主站，连接液位、PH、溶解氧等仪表，7 槽配置足以满足常规 I/O 点数，支持后期扩展。
- 冶金 – 辅助设备控制高炉风机、水泵等辅机控制，机架耐受车间粉尘与温度波动，提供稳定背板通讯。
真实案例
去年 10 月，某汽车零部件厂扩建冲压线，原计划用 10 槽机架，但机柜空间受限、预算偏紧。最终选用 1756‑A7 B（7 槽），配置 1756‑L30 CPU+6 块 I/O 卡，完美匹配当前点数；预留 2 个槽位供未来增加伺服控制模块。相比 10 槽方案，节省约 30% 机柜空间、降低 15% 采购成本，一次上电运行正常。
核心卖点与差异化
- 紧凑 7 槽设计：尺寸小、重量轻，适配中小项目与空间受限机柜
- 全系列兼容：支持所有 ControlLogix 5000 CPU、I/O 与通讯模块，通用性强
- 冗余电源支持：可安装多电源模块，单电源故障不影响系统运行
- 稳定背板供电：多电压输出、电流充足，支持高密度 I/O 配置
- 全新原装现货：原厂渠道、可溯源，库存充足，1‑3 天快速发货
- 12 个月质保：硬件故障免费保修，远程协助配置调试
