描述
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 显示屏 | 10.4″ 彩色 TFT，640×480（VGA），18 位色 |
| 触摸类型 | 模拟电阻式，响应快、耐油污、支持手套 |
| 处理器 | 高性能 ARM，运行 Windows CE |
| 内存 | 64MB RAM + 64MB Flash |
| 存储扩展 | 支持 SD/MMC 存储卡（程序 / 数据备份） |
| 通信端口 | • 1× EtherNet/IP（10/100M）• 1× RS-232（DF1/Modbus）• 1× USB 2.0 Host |
| 电源 | 24V DC（18~32V），典型 39W |
| 防护等级 | 前面板 IP65、NEMA 4X/12 |
| 工作温度 | 0°C ~ +55°C |
| 安装方式 | 面板嵌入式安装 |
| 编程软件 | FactoryTalk View Studio ME |
产品深度介绍

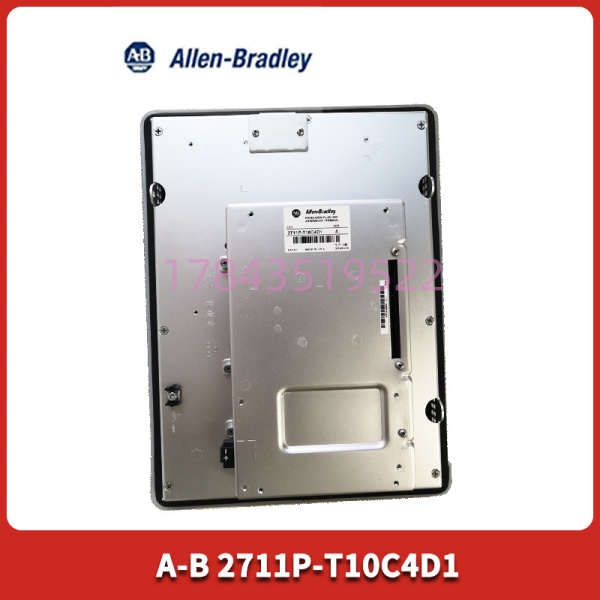

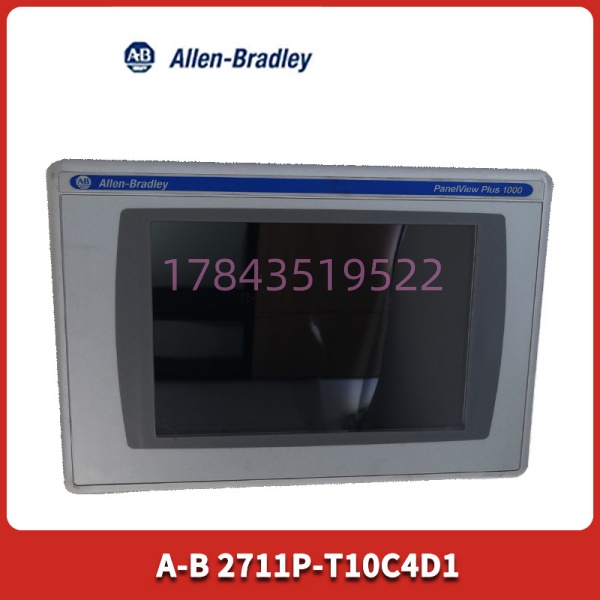

2711P-T10C4D1 是罗克韦尔 PanelView Plus 1000 系列经典 10.4 英寸 HMI，专为工业现场设备监控与操作设计。
- 高清工业屏：10.4 寸 640×480 彩色显示，清晰呈现流程图、趋势曲线、报警信息。
- 耐用电阻触控：电阻式触摸，抗油污、抗粉尘，可戴手套操作，适应恶劣环境。
- 高速以太网：自带 EtherNet/IP，无缝对接 CompactLogix/ControlLogix PLC，支持远程监控与程序下载。
- 丰富功能：内置 报警、趋势、配方、数据记录、多语言，满足复杂设备需求。
- 高防护可靠：前面板 IP65 防水防尘，宽温无风扇，适合产线 7×24 小时运行。
典型应用场景
- 包装机械：灌装机、贴标机、封箱机 —— 显示速度、计数、故障报警，参数设定。
- 食品加工：配料、混合、烘烤、杀菌 —— 温度 / 压力监控、配方管理、批次记录。
- 物流设备：分拣线、提升机、AGV、立体库 —— 状态监控、手动操作、故障定位。
- 纺织印刷：印染、定型、分切、复卷 —— 张力 / 速度控制、计长、运行数据。
- 水处理：泵站、加药、过滤、反渗透 —— 液位 / 流量 / 压力监控、自动 / 手动切换。
- OEM 设备：机床、橡塑、电子制造 —— 标准化 HMI 界面，提升设备档次。
技术避坑指南（工程师实战）
❗ 软件不兼容
- 问题：用旧版 PanelBuilder 32 无法编程
- 避坑：必须用 FactoryTalk View Studio ME 开发
❗ 以太网无法连接
- 问题：新 HMI 上电后 ping 不通、找不到设备
- 避坑：用 BOOTP-DHCP 软件分配 IP，或在 HMI 配置页面手动设 IP
❗ 触摸不准 / 漂移
- 问题：点击位置与响应错位
- 避坑：进入系统菜单执行 触摸屏校准；长期漂移建议更换触摸板
❗ 程序丢失
- 问题：断电后应用程序消失
- 避坑：确保程序已 下载至 Flash；重要项目备份到 SD 卡
❗ 电源接错烧机
- 问题：误接 220V AC 导致 HMI 烧毁
- 避坑：严格接 24V DC，注意正负极；建议配 短路保护开关
