描述
关键技术规格
| 参数类别 | 技术指标 | 备注/说明 |
|---|---|---|
| 输入电源 | 324–528 V AC, 3 相, 50/60 Hz | 兼容国内 380V 及 460V 工业电网 |
| 直流母线 | 530 / 680 V DC (典型) | 视输入电压而定 |
| 输出能力 | 连续 22 kW, 峰值 ~136 kW | 460V AC 输入时 |
| 输出电流 | 连续 33.8 A, 峰值 200 A | 需配合外部分流模块 |
| 控制轴数 | 最多 4 轴 | 速度/转矩控制模式 |
| 控制接口 | ±10 V DC 模拟量输入 | 标准速度/转矩指令 |
| 通信接口 | SCANport, RS-232/422, DH-485 | 可选配 Remote I/O, AxisLink |
| 辅助电源 | 24 V AC/DC (制动/控制) | 用于电机制动器及控制回路 |
| 物理尺寸 | 约 480 × 270 × 130 mm (W×H×D) | 具体以手册为准 |
| 工作温度 | 0°C 至 +55°C | 需保证垂直安装散热 |
产品深度介绍

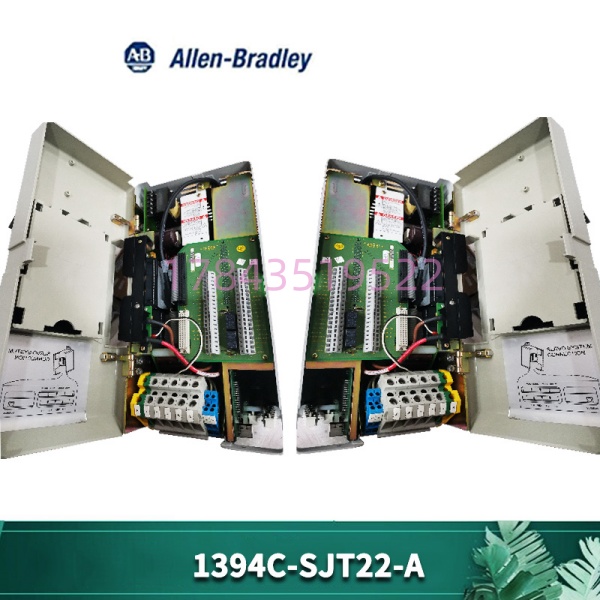

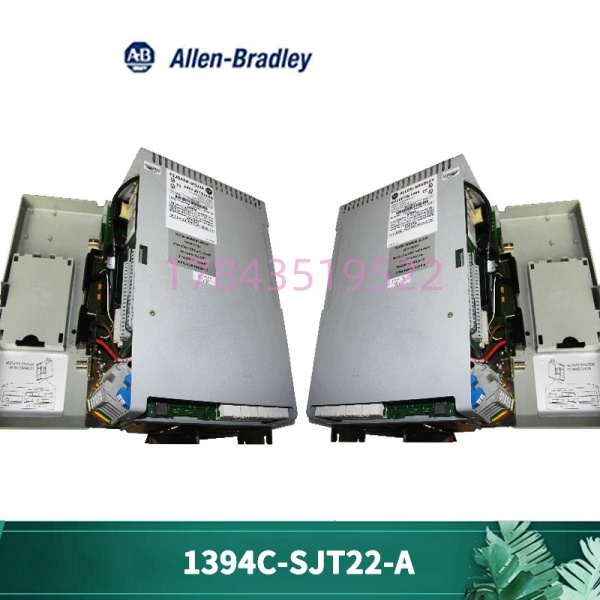

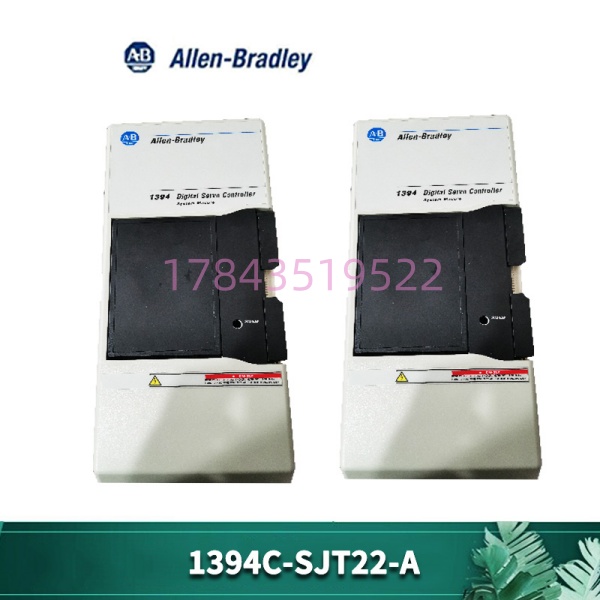

Allen-Bradley 1394C-SJT22-A 是罗克韦尔自动化 1394C 系列中的一款大功率数字伺服控制器，属于 Ultra3000 家族的高端产品。它主要用于驱动多台伺服电机，实现高精度的位置、速度和转矩控制。该驱动器支持通过 ±10V 模拟量接口接收指令，并内置了丰富的通信与诊断功能，适用于对动态响应要求极高的重载工业场景。
作为一款系统级模块，1394C-SJT22-A 通常需要配合外部分流电阻模块（如 1394-SR9A）使用，以处理高功率运行时的再生能量。其紧凑的设计在提供 22kW 连续功率的同时，相比老款标准 1394 系列节省了柜内空间，是老旧产线大功率伺服系统升级或备件替换的关键组件。
应用场景
典型应用痛点
在重载多轴同步设备中（如大型印刷机、龙门式搬运机），主传动轴往往需要极大的启停转矩。1394C-SJT22-A 的 200A 峰值电流输出能力，能有效解决大惯量负载启动时的“拖不动”问题，避免因驱动器过流报警导致的整机停机。
常见应用场景
- 包装机械 – 高速立式包装机：驱动多组横封、纵封伺服电机，要求速度同步精度高，且封切瞬间需要大扭矩。
- 汽车制造 – 车身焊接线：用于大负载搬运机器人的基轴或大臂驱动，频繁启停且负载变化剧烈。
- 金属加工 – 飞剪/追剪系统：在连续生产线上进行定长切割，要求驱动器对速度指令的跟随延迟极低。
核心卖点与差异化
- 大功率密度：在紧凑的体积内实现 22kW 连续功率输出，相比老款非 C 系列产品，节省约 30% 的柜内安装空间，特别适合空间受限的改造项目。
- 多轴控制能力：单台驱动器可控制最多 4 轴，减少了系统中独立驱动器的数量，降低了整体接线复杂度和硬件成本。
- 强抗扰设计：内置 EMI 滤波和改进的接地端子设计，使其在焊接、变频器密集的强干扰车间环境中，通讯丢包率显著低于普通驱动器。
- 库存备件优势：作为停产型号，我们提供的库存件均经过通电自检（LED 状态灯测试）及模拟量接口通断测试，确保老系统能快速恢复运行。
工程师建议：如果现场设备运行稳定且无整线改造计划，。更换为不同系列或新型号通常需要重新配置参数甚至修改 PLC 程序，在紧急维修场景下极易引入新的不稳定性。
