描述
关键技术规格
参数项规格详情
输出通道16点源型（Sourcing）
额定电压10~31.2V DC
单通道电流0.5A连续，1A峰值（1s）
总电流限制4.0A（所有通道合计）
开关响应≤0.5ms（开/关）
导通压降<1.0V 0.5A
电气隔离光电隔离500V AC，组间250V DC隔离Rockwell Automation
保护功能电子熔断、过流、短路、过热保护
状态指示16个绿色LED（每通道状态）+模块状态灯
安装ControlLogix机架，单槽位，支持热插拔
工作温度0°C~+60°C
功耗5.1W
接线端子1756-TBNH/1756-TBSH可拆卸端子块
产品深度介绍

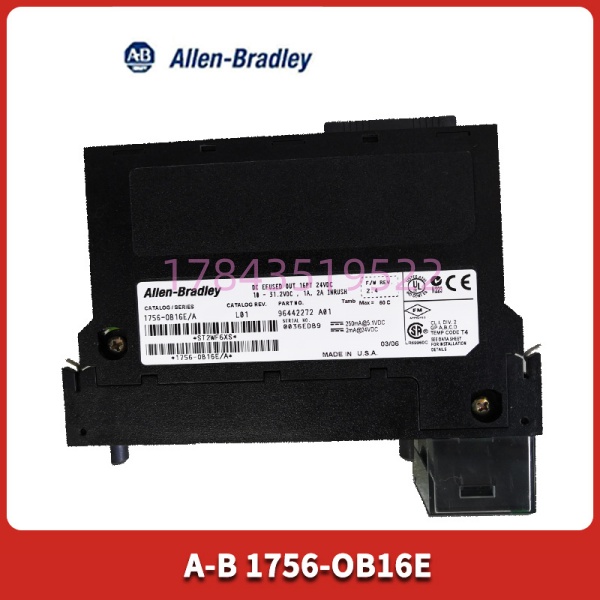

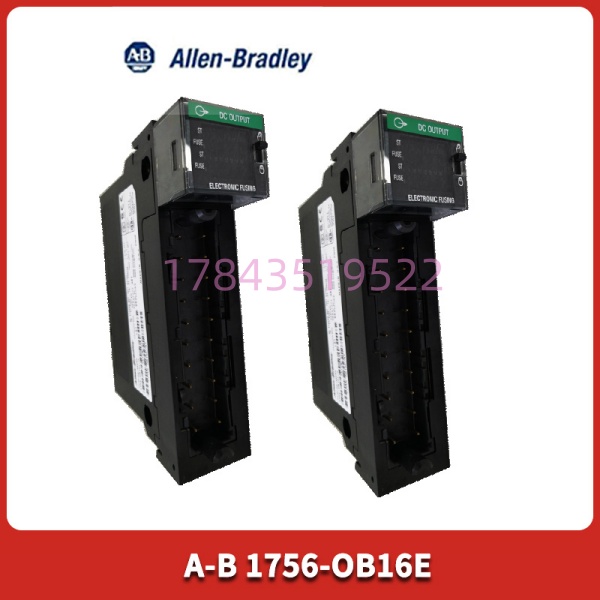

1756-OB16E是罗克韦尔ControlLogix系统的标准数字量输出模块，专为工业直流负载控制设计，具备高可靠、高速响应、电子保护三大核心优势。
16点源型输出：电流从模块流出至负载，适配绝大多数24V DC执行器，接线简单、抗干扰强。
电子熔断保护：每组8通道独立电子保险丝，过流/短路时自动切断，无需更换熔芯，故障排除后自动恢复，大幅降低维护成本。
高速MOSFET开关：微秒级响应，适合高速脉冲控制（如电磁阀、步进驱动），寿命远超继电器输出。
组间电气隔离：2组独立隔离（250V DC），防止一组故障影响另一组，提升系统稳定性Rockwell Automation。
状态可视化：每通道独立LED，实时显示通断/故障，快速定位问题，调试维护高效。
工业级稳定：无风扇、宽温、强抗干扰，适应粉尘、油污、振动环境，7×24小时连续运行。
典型应用场景
汽车制造：焊接/装配线气缸电磁阀、夹具指示灯、安全继电器控制。
包装机械：剔除机构、封口机、喷码机、传送带启停高速控制。
食品饮料：灌装阀、搅拌电机、液位报警灯、计量泵开关控制。
化工/石油：管道阀门、加药泵、紧急切断、压力报警联锁控制。
物流仓储：分拣挡板、AGV指示灯、辊筒电机、限位执行控制。
电子制造：测试设备、气动夹具、报警蜂鸣器、工位指示灯控制。
技术避坑指南（工程师实战）
❗源型/漏型混淆（OB16E vs OV16E）
问题：接线后无输出、负载不动作
避坑：1756-OB16E=源型（Sourcing，+输出）；1756-OV16E=漏型（Sinking，-输出）。确认负载类型，不可直接互换。
❗电子熔断误判
问题：通道突然无输出，LED闪烁
避坑：过流/短路触发电子保护。检查负载是否短路、电流是否超0.5A；排除故障后，软件复位或重新上电即可恢复。
❗单通道过载
问题：输出发热、不稳定、频繁保护
避坑：单通道最大0.5A。大电流负载（>0.5A）加中间继电器扩容；禁止多通道并联使用。
❗组隔离误用
问题：两组接不同电压（如24V/12V）导致烧模块
避坑：组间隔离，但同组必须共用同一电源。两组可接不同电压/地，但每组内部电源必须一致。
❗网线/动力线干扰
问题：输出误动作、信号漂移
避坑：输出线与强电动力线分开布线；用屏蔽电缆，屏蔽层单端接地；远离变频器、伺服等干扰源。
